1．实验任务
如图4.9.1所示，开关SP1接在P3.7/RD管脚上，在AT89S51单片机的P1端口接有四个发光二极管，上电的时候，L1接在P1.0管脚上的发光二极管在闪烁，当每一次按下开关SP1的时候，L2接在P1.1管脚上的发光二极管在闪烁，再按下开关SP1的时候，L3接在P1.2管脚上的发光二极管在闪烁，再按下开关SP1的时候，L4接在P1.3管脚上的发光二极管在闪烁，再按下开关SP1的时候，又轮到L1在闪烁了，如此轮流下去。

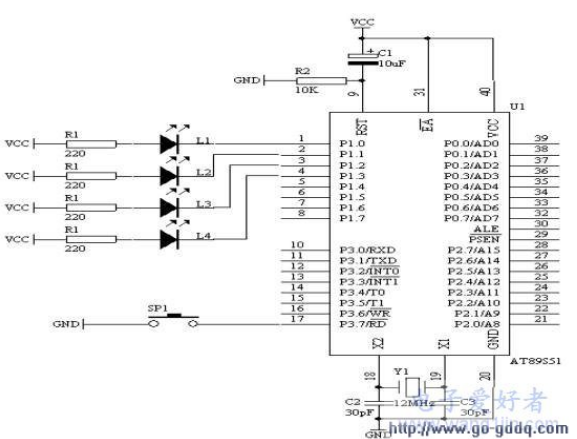

2．电路原理图
图4.9.1
3．系统板上硬件连线
（1）．把“单片机系统”区域中的P3.7/RD端口连接到“独立式键盘”区域中的SP1端口上；
（2）．把“单片机系统”区域中的P1.0－P1.4端口用8芯排线连接到“八路发光二极管指示模块”区域中的“L1－L8”端口上；要求，P1.0连接到L1，P1.1连接到L2，P1.2连接到L3，P1.3连接到L4上。
4．程序设计方法
（1）．设计思想由来
在我们生活中，我们很容易通过这个叫张三，那个叫李四，另外一个是王五；那是因为每个人有不同的名子，我们就很快认出，同样，对于要通过一个按键来识别每种不同的功能，我们给每个不同的功能模块用不同的ID号标识，这样，每按下一次按键，ID的值是不相同的，所以单片机就很容易识别不同功能的身份了。
（2）．设计方法
从上面的要求我们可以看出，L1到L4发光二极管在每个时刻的闪烁的时间是受开关SP1来控制，我们给L1到L4闪烁的时段定义出不同的ID号，当L1在闪烁时，ID＝0；当L2在闪烁时，ID＝1；当L3在闪烁时，ID＝2；当L4在闪烁时，ID＝3；很显然，只要每次按下开关K1时，分别给出不同的ID号我们就能够完成上面的任务了。下面给出有关程序设计的框图。

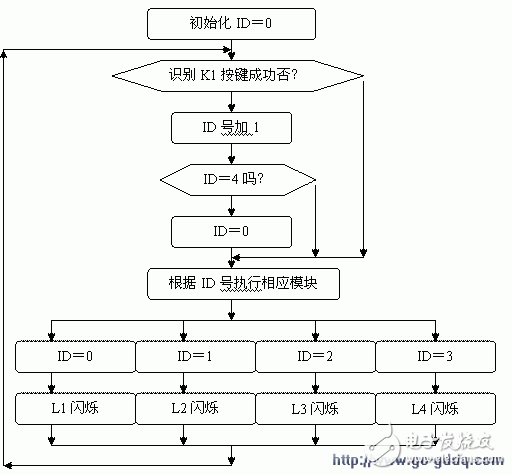

5．程序框图
图4.9.2
6．汇编源程序
ID EQU 30H
SP1 BIT P3.7
L1 BIT P1.0
L2 BIT P1.1
L3 BIT P1.2
L4 BIT P1.3
ORG 0
MOV ID，#00H
START： JB K1，REL
LCALL DELAY10MS
JB K1，REL
INC ID
MOV A，ID
CJNE A，#04，REL
MOV ID，#00H
REL： JNB K1，$
MOV A，ID
CJNE A，#00H，IS0
CPL L1
LCALL DELAY
SJMP START
IS0： CJNE A，#01H，IS1
CPL L2
LCALL DELAY
SJMP START
IS1： CJNE A，#02H，IS2
CPL L3
LCALL DELAY
SJMP START
IS2： CJNE A，#03H，IS3
CPL L4
LCALL DELAY
SJMP START
IS3： LJMP START
DELAY10MS： MOV R6，#20
LOOP1： MOV R7，#248
DJNZ R7，$
DJNZ R6，LOOP1
RET
DELAY： MOV R5，#20
LOOP2： LCALL DELAY10MS
DJNZ R5，LOOP2
RET
END
7．C语言源程序
#include
unsigned char ID;
void delay10ms（void）
{
unsigned char i，j;
for（i=20;i》0;i--）
for（j=248;j》0;j--）;
}
void delay02s（void）
{
unsigned char i;
for（i=20;i》0;i--）
{delay10ms（）;
}
}
void main（void）
{ while（1）
{ if（P3_7==0）
{delay10ms（）;
if（P3_7==0）
{
ID++;
if（ID==4）
{
ID=0;
}
while（P3_7==0）;
}
}
switch（ID）
{ case 0：
P1_0=~P1_0;
delay02s（）;
break;
case 1：
P1_1=~P1_1;
delay02s（）;
break;
case 2：
P1_2=~P1_2;
delay02s（）;
break;
case 3：
P1_3=~P1_3;
delay02s（）;
break;
}
}
