51单片机对闪烁灯的控制设计
内容导读:

1.实验任务

如图4.1.1所示:在P1.0端口上接一个发光二极管L1,使L1在不停地一亮一灭,一亮一灭的时间间隔为0.2秒。

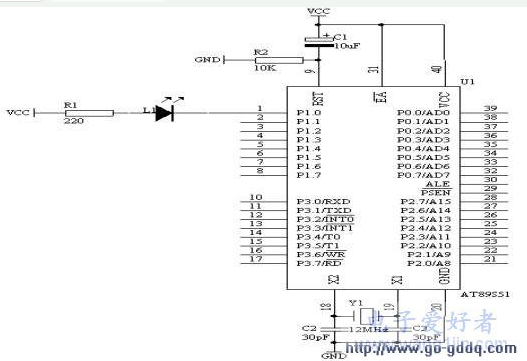

2.电路原理图

51单片机对闪烁灯的控制设计

图4.1.1

3.系统板上硬件连线

把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。

4.程序设计内容

(1).延时程序的设计方法

作为单片机的指令的执行的时间是很短,数量大微秒级,因此,我们要求的闪烁时间间隔为0.2秒,相对于微秒来说,相差太大,所以我们在执行某一指令时,插入延时程序,来达到我们的要求,但这样的延时程序是如何设计呢?下面具体介绍其原理:

如图4.1.1所示的石英晶体为12MHz,因此,1个机器周期为1微秒

机器周期 微秒

MOV R6,#20        2个  2

D1: MOV R7,#248   2个  2       2+2×248=498 20×

DJNZ R7,$    2个  2×248             (498

DJNZ R6,D1   2个   2×20=40           10002

因此,上面的延时程序时间为10.002ms。

由以上可知,当R6=10、R7=248时,延时5ms,R6=20、R7=248时,延时10ms,以此为基本的计时单位。如本实验要求0.2秒=200ms,10ms×R5=200ms,则R5=20,延时子程序如下:

DELAY: MOV R5,#20

D1: MOV R6,#20

D2: MOV R7,#248

DJNZ R7,$

DJNZ R6,D2

DJNZ R5,D1

RET

(2). 输出控制

如图1所示,当P1.0端口输出高电平,即P1.0=1时,根据发光二极管的单向导电性可知,这时发光二极管L1熄灭;当P1.0端口输出低电平,即P1.0=0时,发光二极管L1亮;我们可以使用SETB P1.0指令使P1.0端口输出高电平,使用CLR P1.0指令使P1.0端口输出低电平。

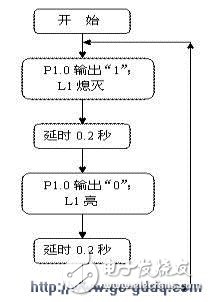

5?程序框图

如图4.1.2所示

51单片机对闪烁灯的控制设计

图4.1.2

6.汇编源程序

ORG 0

START: CLR P1.0

LCALL DELAY

SETB P1.0

LCALL DELAY

LJMP START

DELAY: MOV R5,#20 ;延时子程序,延时0.2秒

D1: MOV R6,#20

D2: MOV R7,#248

DJNZ R7,$

DJNZ R6,D2

DJNZ R5,D1

RET

END

7.C语言源程序

#include

sbit L1=P1^0;

void delay02s(void) //延时0.2秒子程序

{

unsigned char i,j,k;

for(i=20;i》0;i--)

for(j=20;j》0;j--)

for(k=248;k》0;k--);

}

void main(void)

{

while(1)

{

L1=0;

delay02s();

L1=1;

delay02s();

}

}

标签:闪烁灯,51单片机,
来源:工程师周亮 作者:lhl545545 时间:2019/5/14 15:04:00
