AT89S51单片机控制八个发光二极管左移右移重复循环发光的设计
内容导读:

1. 做单一灯的左移右移,硬件电路如图4.4.1所示,八个发光二极管L1-L8分别接在单片机的P1.0-P1.7接口上,输出“0”时,发光二极管亮,开始时P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮,重复循环。

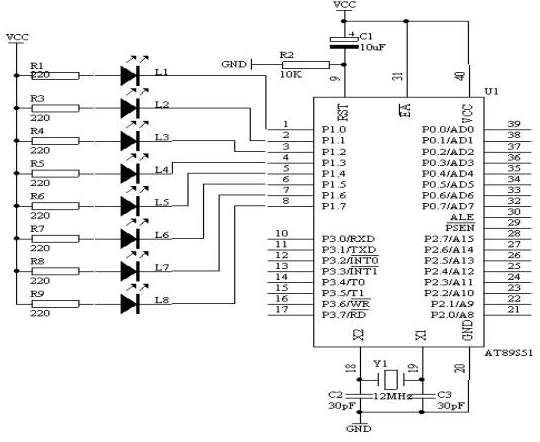

2. 电路原理图

AT89S51单片机控制八个发光二极管左移右移重复循环发光的设计

图4.4.1

3. 系统板上硬件连线

把“单片机系统”区域中的P1.0-P1.7用8芯排线连接到“八路发光二极管指示模块”区域中的L1-L8端口上,要求:P1.0对应着L1,P1.1对应着L2,……,P1.7对应着L8。

4. 程序设计内容

我们可以运用输出端口指令MOV P1,A或MOV P1,#DATA,只要给累加器值或常数值,然后执行上述的指令,即可达到输出控制的动作。

每次送出的数据是不同,具体的数据如下表1所示

P1.7

P1.6

P1.5

P1.4

P1.3

P1.2

P1.1

P1.0

说明

L8

L7

L6

L5

L4

L3

L2

L1

1

1

1

1

1

1

1

0

L1亮

1

1

1

1

1

1

0

1

L2亮

1

1

1

1

1

0

1

1

L3亮

1

1

1

1

0

1

1

1

L4亮

1

1

1

0

1

1

1

1

L5亮

1

1

0

1

1

1

1

1

L6亮

1

0

1

1

1

1

1

1

L7亮

0

1

1

1

1

1

1

1

L8亮

表1

5.

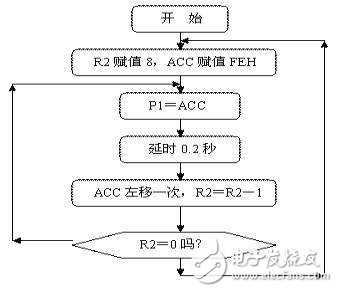

AT89S51单片机控制八个发光二极管左移右移重复循环发光的设计

程序框图

图4.4.2

6. 汇编源程序

ORG 0

START: MOV R2,#8

MOV A,#0FEH

SETB C

LOOP: MOV P1,A

LCALL DELAY

RLC A

DJNZ R2,LOOP

MOV R2,#8

LOOP1: MOV P1,A

LCALL DELAY

RRC A

DJNZ R2,LOOP1

LJMP START

DELAY: MOV R5,#20 ;

D1: MOV R6,#20

D2: MOV R7,#248

DJNZ R7,$

DJNZ R6,D2

DJNZ R5,D1

RET

END

7. C语言源程序

#include

unsigned char i;

unsigned char temp;

unsigned char a,b;

void delay(void)

{

unsigned char m,n,s;

for(m=20;m》0;m--)

for(n=20;n》0;n--)

for(s=248;s》0;s--);

}

void main(void)

{

while(1)

{

temp=0xfe;

P1=temp;

delay();

for(i=1;i《8;i++)

{

a=temp《 b=temp》》(8-i);

P1=a|b;

delay();

}

for(i=1;i《8;i++)

{

a=temp》》i;

b=temp《《(8-i);

P1=a|b;

delay();

}

}

}
