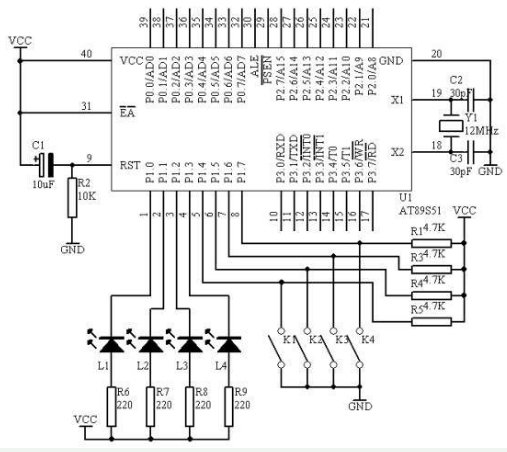

1. 如图4.3.1所示，AT89S51单片机的P1.0-P1.3接四个发光二极管L1-L4，P1.4-P1.7接了四个开关K1-K4，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。
2. 电路原理图
图4.3.1
3. 系统板上硬件连线
（1. 把“单片机系统”区域中的P1.0-P1.3用导线连接到“八路发光二极管指示模块”区域中的L1-L4端口上;
（2. 把“单片机系统”区域中的P1.4-P1.7用导线连接到“四路拨动开关”区域中的K1-K4端口上;
4. 程序设计内容
（1. 开关状态检测
对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状态，根据每个开关的状态让相应的发光二极管指示，可以采用JB P1.X，REL或JNB P1.X，REL指令来完成;也可以一次性检测四路开关状态，然后让其指示，可以采用MOV A，P1指令一次把P1端口的状态全部读入，然后取高4位的状态来指示。
（2. 输出控制
根据开关的状态，由发光二极管L1-L4来指示，我们可以用SETB P1.X和CLR P1.X指令来完成，也可以采用MOV P1，#1111XXXXB方法一次指示。
5. 程序框图
开始
读P1口数据到ACC中
ACC内容右移4次
ACC内容与F0H相或
ACC内容送入P1口
图4.3.2
6. 方法一（汇编源程序）
ORG 00H
START： MOV A，P1
ANL A，#0F0H
RR A
RR A
RR A
RR A
XOR A，#0F0H
MOV P1，A
SJMP START
END
7. 方法一（C语言源程序）
#include
unsigned char temp;
void main（void）
{
while（1）
{
temp=P1》》4;
temp=temp | 0xf0;
P1=temp;
}
}
8. 方法二（汇编源程序）
ORG 00H
START： JB P1.4，NEXT1
CLR P1.0
SJMP NEX1
NEXT1： SETB P1.0
NEX1： JB P1.5，NEXT2
CLR P1.1
SJMP NEX2
NEXT2： SETB P1.1
NEX2： JB P1.6，NEXT3
CLR P1.2
SJMP NEX3
NEXT3： SETB P1.2
NEX3： JB P1.7，NEXT4
CLR P1.3
SJMP NEX4
NEXT4： SETB P1.3
NEX4： SJMP START
END
9. 方法二（C语言源程序）
#include
void main（void）
{
while（1）
{
if（P1_4==0）
{
P1_0=0;
}
else
{
P1_0=1;
}
if（P1_5==0）
{
P1_1=0;
}
else
{
P1_1=1;
}
if（P1_6==0）
{
P1_2=0;
}
else
{
P1_2=1;
}
if（P1_7==0）
{
P1_3=0;
}
else
{
P1_3=1;
}
}
}
