1．实验任务
做单一灯的左移右移，硬件电路如图4.4.1所示，八个发光二极管L1－L8分别接在单片机的P1.0－P1.7接口上，输出“0”时，发光二极管亮，开始时P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮，重复循环。
2．电路原理图

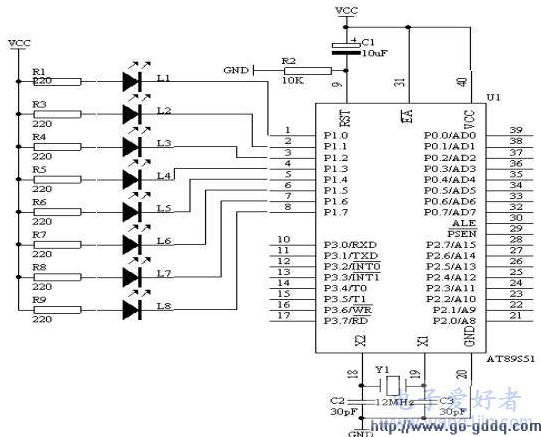

图4.4.1
3．系统板上硬件连线
把“单片机系统”区域中的P1.0－P1.7用8芯排线连接到“八路发光二极管指示模块”区域中的L1－L8端口上，要求：P1.0对应着L1，P1.1对应着L2，……，P1.7对应着L8。
4．程序设计内容
我们可以运用输出端口指令MOV P1，A或MOV P1，＃DATA，只要给累加器值或常数值，然后执行上述的指令，即可达到输出控制的动作。
每次送出的数据是不同，具体的数据如下表1所示
表1
5．程序框图

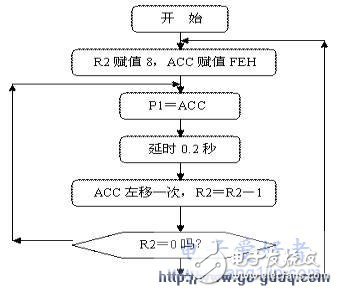

图4.4.2
6．汇编源程序
ORG 0
START： MOV R2，#8
MOV A，#0FEH
SETB C
LOOP： MOV P1，A
LCALL DELAY
RLC A
DJNZ R2，LOOP
MOV R2，#8
LOOP1： MOV P1，A
LCALL DELAY
RRC A
DJNZ R2，LOOP1
LJMP START
DELAY： MOV R5，#20 ;
D1： MOV R6，#20
D2： MOV R7，#248
DJNZ R7，$
DJNZ R6，D2
DJNZ R5，D1
RET
END
7．C语言源程序
#include
unsigned char i;
unsigned char temp;
unsigned char a，b;
void delay（void）
{
unsigned char m，n，s;
for（m=20;m》0;m--）
for（n=20;n》0;n--）
for（s=248;s》0;s--）;
}
void main（void）
{
while（1）
{
temp=0xfe;
P1=temp;
delay（）;
for（i=1;i《8;i++）
{
a=temp
b=temp》》（8-i）;
P1=a|b;
delay（）;
}
for（i=1;i《8;i++）
{
a=temp》》i;
b=temp《《（8-i）;
P1=a|b;
delay（）;
}
}
}
