1．实验任务
利用取表的方法，使端口P1做单一灯的变化：左移2次，右移2次，闪烁2次（延时的时间0.2秒）。

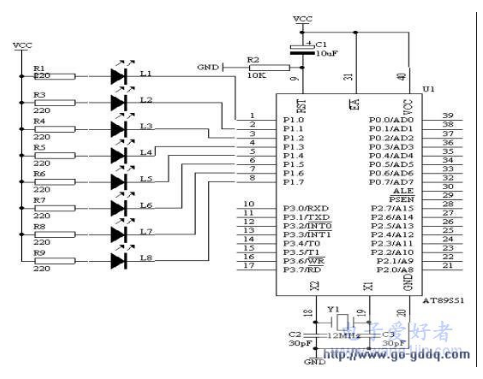

2．电路原理图
图4.5.1
3．系统板上硬件连线
把“单片机系统”区域中的P1.0－P1.7用8芯排线连接到“八路发光二极管指示模块”区域中的L1－L8端口上，要求：P1.0对应着L1，P1.1对应着L2，……，P1.7对应着L8。
4．程序设计内容
在用表格进行程序设计的时候，要用以下的指令来完成
（1）．利用MOV DPTR，＃DATA16的指令来使数据指针寄存器指到表的开头。
（2）．利用MOVC A，＠A＋DPTR的指令，根据累加器的值再加上DPTR的值，就可以使程序计数器PC指到表格内所要取出的数据。
因此，只要把控制码建成一个表，而利用MOVC 工，＠A＋DPTR做取码的操作，就可方便地处理一些复杂的控制动作，取表过程如下图所示：

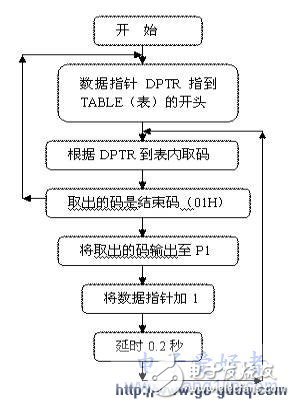

5．程序框图
图4.5.2
6．编源程序
ORG 0
START： MOV DPTR，#TABLE
LOOP： CLR A
MOVC A，@A+DPTR
CJNE A，#01H，LOOP1
JMP START
LOOP1： MOV P1，A
MOV R3，#20
LCALL DELAY
INC DPTR
JMP LOOP
DELAY： MOV R4，#20
D1： MOV R5，#248
DJNZ R5，$
DJNZ R4，D1
DJNZ R3，DELAY
RET
TABLE： DB 0FEH，0FDH，0FBH，0F7H
DB 0EFH，0DFH，0BFH，07FH
DB 0FEH，0FDH，0FBH，0F7H
DB 0EFH，0DFH，0BFH，07FH
DB 07FH，0BFH，0DFH，0EFH
DB 0F7H，0FBH，0FDH，0FEH
DB 07FH，0BFH，0DFH，0EFH
DB 0F7H，0FBH，0FDH，0FEH
DB 00H， 0FFH，00H， 0FFH
DB 01H
END
7．C语言源程序
#include
unsigned char code table［］={0xfe，0xfd，0xfb，0xf7，
0xef，0xdf，0xbf，0x7f，
0xfe，0xfd，0xfb，0xf7，
0xef，0xdf，0xbf，0x7f，
0x7f，0xbf，0xdf，0xef，
0xf7，0xfb，0xfd，0xfe，
0x7f，0xbf，0xdf，0xef，
0xf7，0xfb，0xfd，0xfe，
0x00，0xff，0x00，0xff，
0x01};
unsigned char i;
void delay（void）
{
unsigned char m，n，s;
for（m=20;m》0;m--）
for（n=20;n》0;n--）
for（s=248;s》0;s--）;
}
void main（void）
{
while（1）
{
if（table［i］！=0x01）
{
P1=table［i］;
i++;
delay（）;
}
else
{
i=0;
}
}
}
