AT89S51单片机对8X8点阵LED的控制设计
内容导读:

在8X8点阵LED上显示柱形,让其先从左往右平滑移动三次,其次从右往左平滑移动三次,再次从上往下平滑移动三次,最后从下往上平滑移动三次,如此循环。

1. 程序设计内容

8X8点阵LED工作原理说明 :8X8点阵共需要64个发光二极管组成,且每个发光二极管是放置在行线和列线的交叉点上,当对应的某一列置1电平,某一行置0电平,则相应的二极管就亮;因此要实现一根柱形的亮法,如图49所示,对应的一列为一根竖柱,或者对应的一行为一根横柱,因此实现柱的亮的方法如下所述:

一根竖柱:对应的列置1,而行则采用扫描的方法来实现。

一根横柱:对应的行置0,而列则采用扫描的方法来实现。

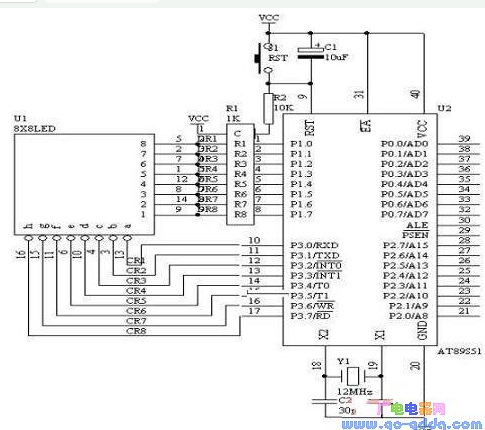

2. 硬件电路

AT89S51单片机对8X8点阵LED的控制设计

3.汇编源程序

ORG 00H

START: NOP

MOV R3,#3

LOP2: MOV R4,#8

MOV R2,#0

LOP1: MOV P1,#0FFH

MOV DPTR,#TABA

MOV A,R2

MOVC A,@A+DPTR

MOV P3,A

INC R2

LCALL DELAY

DJNZ R4,LOP1

DJNZ R3,LOP2

MOV R3,#3

LOP4: MOV R4,#8

MOV R2,#7

LOP3: MOV P1,#0FFH

MOV DPTR,#TABA

MOV A,R2

MOVC A,@A+DPTR

MOV P3,A

DEC R2

LCALL DELAY

DJNZ R4,LOP3

DJNZ R3,LOP4

MOV R3,#3

LOP6: MOV R4,#8

MOV R2,#0

LOP5: MOV P3,#00H

MOV DPTR,#TABB

MOV A,R2

MOVC A,@A+DPTR

MOV P1,A

INC R2

LCALL DELAY

DJNZ R4,LOP5

DJNZ R3,LOP6

MOV R3,#3

LOP8: MOV R4,#8

MOV R2,#7

LOP7: MOV P3,#00H

MOV DPTR,#TABB

MOV A,R2

MOVC A,@A+DPTR

MOV P1,A

DEC R2

LCALL DELAY

DJNZ R4,LOP7

DJNZ R3,LOP8

LJMP START

DELAY: MOV R5,#10

D2: MOV R6,#20

D1: MOV R7,#248

DJNZ R7,$

DJNZ R6,D1

DJNZ R5,D2

RET

TABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH

TABB: DB 01H,02H,04H,08H,10H,20H,40H,80H

END

4.C51语言源程序

#include

unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

void delay(void)

{

unsigned char i,j;

for(i=10;i》0;i--)

for(j=248;j》0;j--);

}

void delay1(void)

{

unsigned char i,j,k;

for(k=10;k》0;k--)

for(i=20;i》0;i--)

for(j=248;j》0;j--);

}

void main(void)

{

unsigned char i,j;

while(1)

{

for(j=0;j《3;j++)  //from left to right 3 TIme

{

for(i=0;i《8;i++)

{

P3=taba[i];

P1=0xff;

delay1();

}

}

for(j=0;j《3;j++)  //from right to left 3 TIme

{

for(i=0;i《8;i++)

{

P3=taba[7-i];

P1=0xff;

delay1();

}

}

for(j=0;j《3;j++)  //from top to bottom 3 TIme

{

for(i=0;i《8;i++)

{

P3=0x00;

P1=tabb[7-i];

delay1();

}

}

for(j=0;j《3;j++)  //from bottom to top 3 TIme

{

for(i=0;i《8;i++)

{

P3=0x00;

P1=tabb[i];

delay1();

}

}

}

}
