1．  实验任务

如图所示，AT89S51单片机 P0端口接动态数码管的字形码笔段，P2端口接动态数码管的数位选择端，P1.7接一个开关，当开关接高电平时，显示“12345”字样；当开关接低电平时，显示“HELLO”字样。

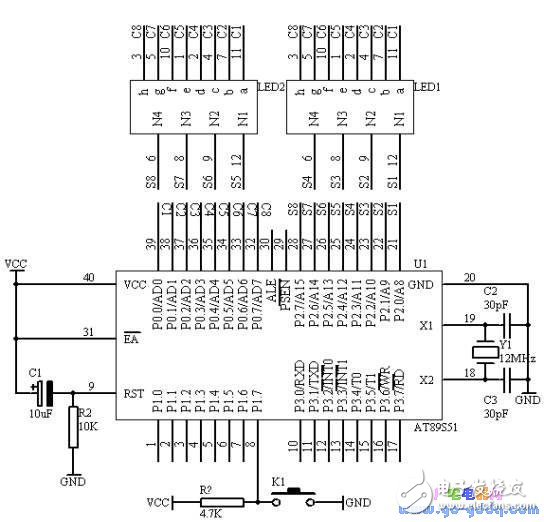

2．  电路原理图

3．  系统板上硬件连线

（1．      把“单片机系统”区域中的P0.0/AD0－P0.7/AD7用8芯排线连接到“动态数码显示”区域中的a－h端口上；

（2．      把“单片机系统”区域中的P2.0/A8－P2.7/A15用8芯排线连接到“动态数码显示”区域中的S1－S8端口上；

（3．      把“单片机系统”区域中的P1.7端口用导线连接到“独立式键盘”区域中的SP1端口上；

4．  程序设计内容

（1． 动态扫描方法

动态接口采用各数码管循环轮流显示的方法，当循环显示频率较高时，利用人眼的暂留特性，看不出闪烁显示现象，这种显示需要一个接口完成字形码的输出（字形选择），另一接口完成各数码管的轮流点亮（数位选择）。

（2．      在进行数码显示的时候，要对显示单元开辟8个显示缓冲区，每个显示缓冲区装有显示的不同数据即可。

（3．      对于显示的字形码数据我们采用查表方法来完成。

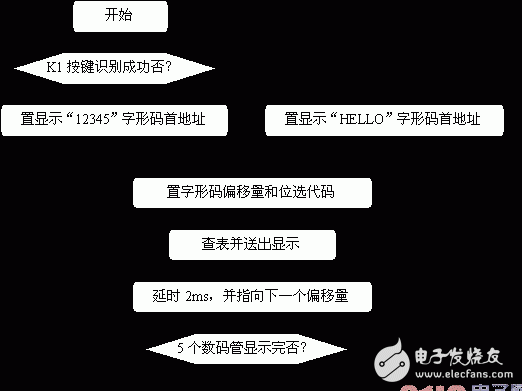

5．  程序框图

6．  汇编源程序

ORG 00H

START:        JB P1.7,DIR1

MOV DPTR,#TABLE1

SJMP DIR

DIR1:        MOV DPTR,#TABLE2

DIR:    MOV R0,#00H

MOV R1,#01H

NEXT:        MOV A,R0

MOVC A,@A+DPTR

MOV P0,A

MOV A,R1

MOV P2,A

LCALL DAY

INC R0

RL A

MOV R1,A

CJNE R1,#0DFH,NEXT

SJMP START

DAY:          MOV R6,#4

D1:          MOV R7,#248

DJNZ R7,$

DJNZ R6,D1

RET

TABLE1:      DB 06H,5BH,4FH,66H,6DH

TABLE2:      DB 78H,79H,38H,38H,3FH

END

7．  C语言源程序

#include

unsigned char code table1[]={0x06,0x5b,0x4f,0x66,0x6d};

unsigned char code table2[]={0x78,0x79,0x38,0x38,0x3f};

unsigned char i;

unsigned char a,b;

unsigned char temp;

void main(void)

{

while(1)

{

temp=0xfe;
