如何采用STM32单片机串口接收数据
内容导读:

0目标1STM32串口简介

2硬件设计3软件设计

4下载验证

0.目标

利用串口1不停的打印信息到电脑上,同时接收从串口发过来的数据,把发送过来的数据直接送回给电脑。

如何采用STM32单片机串口接收数据

1.STM32串口简介

串口设置的一般步骤可以总结为如下几个步骤:

1)串口时钟使能,GPIO时钟使能

2)串口复位

3) GPIO端口模式设置

4)串口参数初始化

5)开启中断并且初始化NVIC(如果需要开启中断才需要这个步骤)

6)使能串口

7)编写中断处理函数

注:对于复用功能的IO,我们首先要使能GPIO时钟,然后使能复用功能时钟,同时要把GPIO模式设置为复用功能对应的模式。

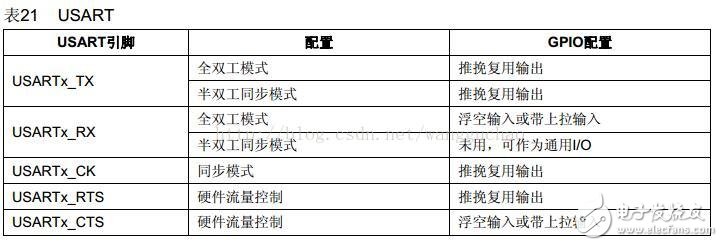

查看手册《STM32 中文参考手册 V10》P110 的表格“8.1.11 外设的 GPIO 配置:

如何采用STM32单片机串口接收数据

2硬件设计

(1)LED0接PA0

(2)串口1

3.软件设计

新建工程:

其中SYSTEM下放置原子哥提供的三个文件夹delay、sys、uart(及其文件),HARDWARE下建LED文件夹,及其内建LED.C与LED.H文件。

uart中串口函数:

voiduart_init(u32bound){

//GPIO端口设置

GPIO_InitTypeDefGPIO_InitStructure;

USART_InitTypeDefUSART_InitStructure;

NVIC_InitTypeDefNVIC_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA,ENABLE);//使能USART1,GPIOA时钟

//USART1_TXPA.9

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9;//PA.9

GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;//复用推挽输出

GPIO_Init(GPIOA,&GPIO_InitStructure);

//USART1_RXPA.10

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;//浮空输入

GPIO_Init(GPIOA,&GPIO_InitStructure);

//Usart1NVIC配置

NVIC_InitStructure.NVIC_IRQChannel=USART1_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreempTIonPriority=3;//抢占优先级3

NVIC_InitStructure.NVIC_IRQChannelSubPriority=3;//子优先级3

NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;//IRQ通道使能

NVIC_Init(&NVIC_InitStructure);//根据指定的参数初始化VIC寄存器

//USART初始化设置

USART_InitStructure.USART_BaudRate=bound;//一般设置为9600;

USART_InitStructure.USART_WordLength=USART_WordLength_8b;//字长为8位数据格式

USART_InitStructure.USART_StopBits=USART_StopBits_1;//一个停止位

USART_InitStructure.USART_Parity=USART_Parity_No;//无奇偶校验位

USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;//无硬件数据流控制

USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;//收发模式

USART_Init(USART1,&USART_InitStructure);//初始化串口

USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);//开启中断

USART_Cmd(USART1,ENABLE);//使能串口

}

LED.c内容:

#include“led.h”

//初始化PA0为输出口。并使能这个口的时钟

//LEDIO初始化

voidLED_Init(void)

{

GPIO_InitTypeDefGPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能PA端口时钟

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;//LED0--》PA0端口配置

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//推挽输出

GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//IO口速度为50MHz

GPIO_Init(GPIOA,&GPIO_InitStructure);//根据设定参数初始化GPIOA0

GPIO_SetBits(GPIOA,GPIO_Pin_0);//PA0输出高

}

led.h:

#ifndef__LED_H

#define__LED_H

#include“sys.h”

#defineLED0PAout(0)//PA0

voidLED_Init(void);//初始化

#endif

主函数:

#include“led.h”

#include“delay.h”

#include“sys.h”

#include“usart.h”

intmain(void)

{

u8t;

u8len;

u16TImes=0;

delay_init();//延时函数初始化

NVIC_ConfiguraTIon();//设置NVIC中断分组2:2位抢占优先级,2位响应优先级

uart_init(9600);//串口初始化为9600

LED_Init();//LED端口初始化

while(1)

{

if(USART_RX_STA&0x8000)

{

len=USART_RX_STA&0x3f;//得到此次接收到的数据长度

printf(“ 您发送的消息为: ”);

for(t=0;t

{

USART_SendData(USART1,USART_RX_BUF[t]);//向串口1发送数据

while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束

}

printf(“ ”);//插入换行

USART_RX_STA=0;

}else

{

times++;

if(times%5000==0)

{

printf(“ 口袋里的超超 串口实验 ”
