STM32F407的UART串口初始化
内容导读:

STM32F407xx内嵌四个通用同步/异步接收器(USART1,USART2,USART3 和USART6)和两个通用异步收发器(UART4和UART5)。这6个接口提供异步通信的IrDASIR ENDEC支持,多机通信模式,单线半双工通信模式LIN主/从功能。 USART1和USART6接口能够速度高达10.5 Mbit / s的通信其他可用的接口通信高达5.25bit/s。USART1,USART2,USART3和USART6还提供硬件管理的CTS,RTS信号,智能卡的模式(ISO7816兼容)和类似的SPI通信能力。所有接口都可以通过DMA控制器。

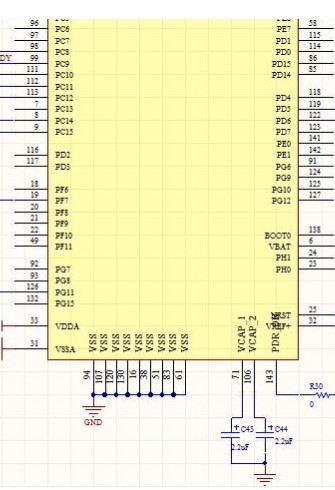

STM32F407的UART串口初始化

这里只使用了两根线的最简单串口设置。

硬件环境:STM32F4-Discovery

软件环境:MDK4.7a

实现的功能:1、串口初始化,

2、通过串口发送数据

3、中断方式接收数据,并将接收到的数据回送。

使用库函数操作

首先,配置NVIC使用NVIC_PriorityGroupConfig()设置优先级分组,使用NVIC_Init()对NVIC进行初始化

本文引用地址: http://www.21ic.com/app/mcu/201812/783926.htm

void NVIC_Config()

{

NVIC_InitTypeDef NVIC_InitStructure;

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

NVIC_InitStructure.NVIC_IRQChannelPreempTIonPriority = 0x03;

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;

NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

NVIC_Init(&NVIC_InitStructure);

}

第二步:配置引脚功能,因为我的板子上PA9被用来驱动LED了,所以只能将将串口映射到PB6,PB7。这个设置跟F1系列的有点差别。首先初始化端口时钟,第二配置端口引脚功能,第三不设置功能映射将串口连接到引脚。

void USART_Gpio_Config(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_AHB1PeriphClockCmd( RCC_AHB1Periph_GPIOB , ENABLE);

//PB6-》TX PB7-》Rx

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOB, &GPIO_InitStructure);

GPIO_PinAFConfig(GPIOB,GPIO_PinSource6,GPIO_AF_USART1);

GPIO_PinAFConfig(GPIOB,GPIO_PinSource7,GPIO_AF_USART1);

}

第三步:配置串口工作方式。步骤也差不多:打开时钟,用Init函数初始化串口,设置串口的接收中断,最后别忘了使能串口。

void USART_Config(void)

{

USART_Gpio_Config();

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

USART_InitStructure.USART_BaudRate = 115200;

USART_InitStructure.USART_WordLength = USART_WordLength_8b;

USART_InitStructure.USART_StopBits = USART_StopBits_1;

USART_InitStructure.USART_Parity = USART_Parity_No;

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

USART_Init(USART1,&USART_InitStructure);

USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);

USART_Cmd(USART1,ENABLE);

}

第四步:添加串口中断函数,函数名是固定的:void USART1_IRQHandler(void)。中断进入时候,先判断接收寄存器是否有数据,有数据时候就接收,然后使用USART_SendData()将数据发回

void USART1_IRQHandler(void)

{

char c;

if(USART_GetFlagStatus(USART1,USART_FLAG_RXNE)==SET)

{

c = USART_ReceiveData(USART1);

USART_SendData(USART1,c);

}

//while(1);

}

最后就是main了,没啥可说的

int main(void)

{

NVIC_Config();

USART_Config();

while(1)

{

while(RESET == USART_GetFlagStatus(USART1,USART_FLAG_TXE));

USART_SendData(USART1,‘b’);

while(RESET == USART_GetFlagStatus(USART1,USART_FLAG_TXE));

USART_SendData(USART1,‘a’);

delay_ms(1000);

}

}

标签:STM32F407,uart,
来源:工程师周亮 作者:lhl545545 时间:2018/12/5 15:12:00
