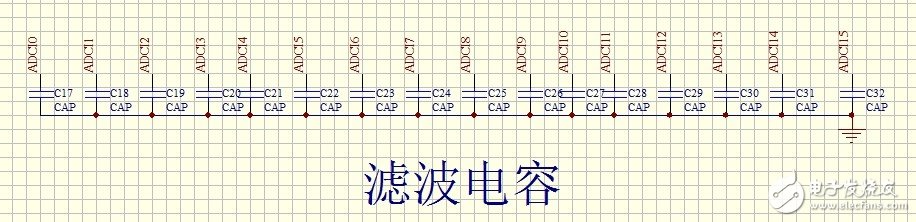

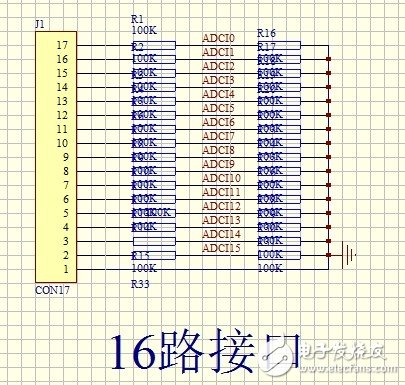

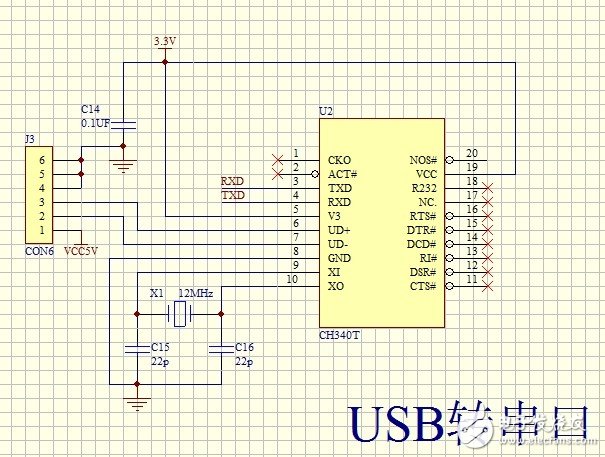

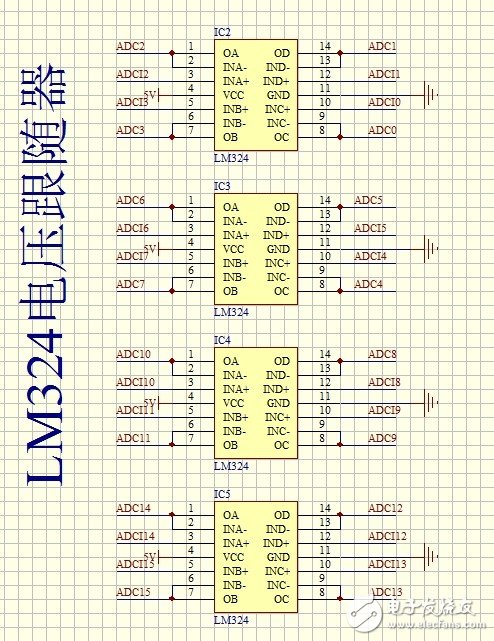

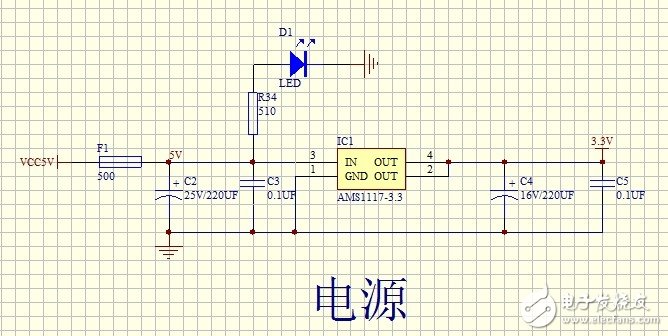

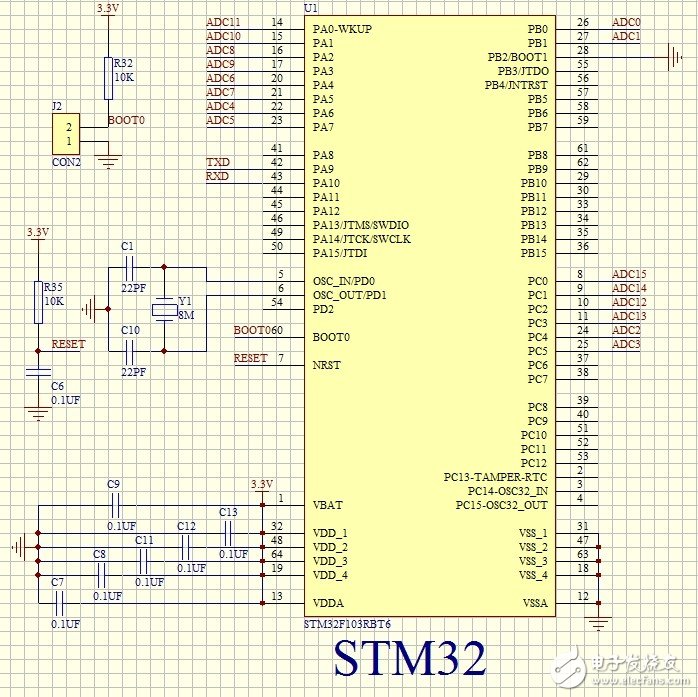

下面介绍一种利用STM32单片机制作的16路多通道ADC采集电路图和源程序。采用USB接口与电脑连接，实则USB转串口方式，所以上位机可以用串口作为接口。电路图中利用LM324作为电压跟随器，起到保护单片机引脚的作用。直接在电脑USB取点，省去外接电源麻烦，实测耗电电流不到20ma.
7.16路ADC初始化程序：
voidAdc_Init（void）
{
//先初始化IO口
RCC-》APB2ENR|=0X7《《2;//使能PORTA\PORAB\PORTC口时钟
GPIOA-》CRL&=0X00000000;//PA01234567anolog输入
GPIOB-》CRL&=0XFFFFFF00;//PB01anolog输入
GPIOC-》CRL&=0XFF000000;//PC012345anolog输入
//通道10/11设置
RCC-》APB2ENR|=1《《9;//ADC1时钟使能
RCC-》APB2RSTR|=1《《9;//ADC1复位
RCC-》APB2RSTR&=~（1《《9）;//复位结束
RCC-》CFGR&=~（3《《14）;//分频因子清零
//SYSCLK/DIV2=12MADC时钟设置为12M，ADC最大时钟不能超过14M！
//否则将导致ADC准确度下降！
RCC-》CFGR|=2《《14;
ADC1-》CR1&=0XF0FFFF;//工作模式清零
ADC1-》CR1|=0《《16;//独立工作模式
ADC1-》CR1&=~（1《《8）;//非扫描模式
ADC1-》CR2&=~（1《《1）;//单次转换模式
ADC1-》CR2&=~（7《《17）;
ADC1-》CR2|=7《《17;//软件控制转换
ADC1-》CR2|=1《《20;//使用用外部触发（SWSTART）！！！必须使用一个事件来触发
ADC1-》CR2&=~（1《《11）;//右对齐ADC1-》SQR1&=~（0XF《《20）;
ADC1-》SQR1&=0《《20;//1个转换在规则序列中也就是只转换规则序列1
//设置通道采样时间
ADC1-》SMPR2&=0X00000000;//通道0，1，2，3，4，5，6，7，8，9采样时间清空
ADC1-》SMPR2|=7《《27;//通道9239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《24;//通道8239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《21;//通道7239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《18;//通道6239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《15;//通道5239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《12;//通道4239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《9;//通道3239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《6;//通道2239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《3;//通道1239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR2|=7《《0;//通道0239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR1&=0XFFFC0000;//通道10，11，12，13，14，15采样时间清空
ADC1-》SMPR1|=7《《15;//通道15239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR1|=7《《12;//通道14239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR1|=7《《9;//通道13239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR1|=7《《6;//通道12239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR1|=7《《3;//通道11239.5周期，提高采样时间可以提高精确度
ADC1-》SMPR1|=7《《0;//通道10239.5周期，提高采样时间可以提高精确度
ADC1-》CR2|=1《《0;//开启AD转换器
ADC1-》CR2|=1《《3;//使能复位校准
while（ADC1-》CR2&1《《3）;//等待校准结束
//该位由软件设置并由硬件清除。在校准寄存器被初始化后该位将被清除。
ADC1-》CR2|=1《《2;//开启AD校准
while（ADC1-》CR2&1《《2）;//等待校准结束
//该位由软件设置以开始校准，并在校准结束时由硬件清除
}
8.获取ADC值的程序：
//获得ADC值
//ch：通道值1~16
u16Get_Adc（u8ch）
{
u8ch_ch;
switch（ch）
{
case1:ch_ch=8;break;
case2:ch_ch=9;break;
case3:ch_ch=14;break;
case4:ch_ch=15;break;
case5:ch_ch=6;break;
case6:ch_ch=7;break;
case7:ch_ch=4;break;
case8:ch_ch=5;break;
case9:ch_ch=2;break;
case10:ch_ch=3;break;
case11:ch_ch=1;break;
case12:ch_ch=0;break;
case13:ch_ch=12;break;
case14:ch_ch=13;break;
case15:ch_ch=11;break;
case16:ch_ch=10;break;
default:ch_ch=88;break;
}
if（ch_ch==88）return0;
//设置转换序列
ADC1-》SQR3&=0XFFFFFFE0;//规则序列1通道ch
ADC1-》SQR3|=ch_ch;
ADC1-》CR2|=1《《22;//启动规则转换通道
while（！（ADC1-》SR&1《《1））;//等待转换结束
returnADC1-》DR;//返回adc值
}
9.把ADC值转换成电压值的函数：
//ch范围1~16
voidfetch_adc（u8ch）
{
u16adcx;
u32temp;
if（（ch==0）||（ch》16））return;//如果不是1到16，通道无效，退出函数
adcx=Get_Adc（ch）;// 获得ADC值
temp=（u32）adcx*3300/4096;//计算电压值单位mv
adcx=temp;//获得计算出的电压值
adc_buf［ch*2-2］=adcx》》8;//给adc_buf赋值，先赋高8位，后赋低8位
adc_buf［ch*2-1］=adcx;
}
