STM32的ADC单次转换设计
内容导读:

下面分别为库函数和直接操作寄存器的两个范便,我都已测试通过

使用此程序前必要对GPIO设好为模拟输入方式

=====================================库函数版=========================================

void AD_CONFIG_SINGLE(void )

{

//先配置IO口:

ADC_InitTypeDef adcInitStruct;

////PB1 作为模拟通道输入引脚

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 , ENABLE);//使能ADC和GPIOC时钟

STM32的ADC单次转换设计

//配置ADC:

//将ADC配置成非扫描方式(就是每次处理时不会扫描本组内的所有端口),因为采用规则组时只有一个寄存器保存adc结果;单次模式。

adcInitStruct.ADC_Mode = ADC_Mode_Independent;

adcInitStruct.ADC_ScanConvMode = DISABLE;

adcInitStruct.ADC_ConTInuousConvMode = DISABLE;

adcInitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;

adcInitStruct.ADC_DataAlign = ADC_DataAlign_Right;

adcInitStruct.ADC_NbrOfChannel = 1;

ADC_Init(ADC1, &adcInitStruct);

ADC_Cmd(ADC1, ENABLE);

ADC_TempSensorVrefintCmd(ENABLE);

ADC_ResetCalibraTIon(ADC1);

while((ADC_GetResetCalibraTIonStatus(ADC1)));// && (TImeOut--));

ADC_StartCalibration(ADC1);

while((ADC_GetCalibrationStatus(ADC1)));// && (timeOut--));

}

//每次扫描时调用函数:

u16 AD_sysGetAdcResult(void)

{

u16 ad;

ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_55Cycles5);

ADC_ClearFlag(ADC1, ADC_FLAG_EOC);

ADC_SoftwareStartConvCmd(ADC1, ENABLE);

while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC)==0);

ad = ADC_GetConversionValue(ADC1);

//ADC_TempSensorVrefintCmd(DISABLE);

//ADC_SoftwareStartConvCmd(ADC1, DISABLE);

//ADC_Cmd(ADC1, DISABLE);

return ad;

}

=====================================寄存器版=========================================

voidAD_CONFIG_SINGLE(void)

{

//先初始化 IO 口

//RCC-》APB2ENR|=1《《2;//使能 PORTA 口时钟

//GPIOA-》CRL&=0XFFFF0000;//PA0 1 2 3 anolog 输入

//通道 10/11 设置

RCC-》APB2ENR|=1《《9;//ADC1 时钟使能

RCC-》APB2RSTR|=1《《9;//ADC1 复位

RCC-》APB2RSTR&=~(1《《9);//复位结束

RCC-》CFGR&=~(3《《14);//分频因子清零

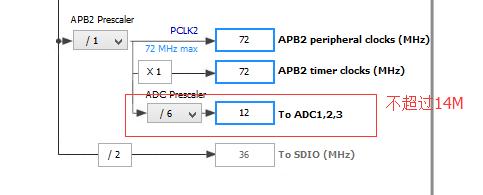

//SYSCLK/DIV2=12M ADC 时钟设置为 12M,ADC 最大时钟不能超过 14M!

//否则将导致 ADC 准确度下降!

RCC-》CFGR|=2《《14;

ADC1-》CR1&=0XF0FFFF;//工作模式清零

ADC1-》CR1|=0《《16;//独立工作模式

ADC1-》CR1&=~(1《《8);//非扫描模式

ADC1-》CR2&=~(1《《1);//单次转换模式

ADC1-》CR2&=~(7《《17);

ADC1-》CR2|=7《《17;//软件控制转换

ADC1-》CR2|=1《《20;//使用用外部触发(SWSTART)!!! 必须使用一个事件来触发

ADC1-》CR2&=~(1《《11);//右对齐

ADC1-》SQR1&=~(0XF《《20);

ADC1-》SQR1&=0《《20;//1 个转换在规则序列中也就是只转换规则序列 1

//设置通道 0~3 的采样时间

ADC1-》SMPR1|=7;//通道 10239.5 周期,提高采样时间可以提高精确度

ADC1-》CR2|=1《《0;//开启 AD 转换器

ADC1-》CR2|=1《《3;//使能复位校准

while(ADC1-》CR2&1《《3);//等待校准结束

//该位由软件设置并由硬件清除。在校准寄存器被初始化后该位将被清除。

ADC1-》CR2|=1《《2;//开启 AD 校准

while(ADC1-》CR2&1《《2);//等待校准结束

//该位由软件设置以开始校准,并在校准结束时由硬件清除

}

//获得 ADC 值

//ch:通道值0~3

u16 AD_sysGetAdcResult(void)

{

//设置转换序列

ADC1-》SQR3&=0XFFFFFFE0;//规则序列 1通道 ch

ADC1-》SQR3|=10;

ADC1-》CR2|=1《《22;//启动规则转换通道

while(!(ADC1-》SR&1《《1));//等待转换结束

return ADC1-》DR;//返回 adc 值

}

标签:STM32单片机,adc,
来源:未知 作者:工程师周亮 时间:2018/11/23 15:40:00
