proteus与keil的完美结合(没有开发板,让你也学的爽!)
来源: 作者: 2006/9/25 16:50:53 人气:428
内容导读:
在没有单片机开发板的情况下,一般来讲要学好单片机确实的一件困难的事,本人也是过来者.
后来发现有一个很好用的软件,叫proteus,拿来试了几下子,嘿嘿,还真好用,不信你看看!
用他来实现单片机驱动LCD1602的仿真实验:
proteus这个软件的用法在这里就不详细介绍了,想毕很多人都知道去下载.
开始前先要准备好仿真文件,这是用keil产生的HEX文件(HEX是什么?我倒)
现在我们用到的是LCD1602.HEX(这个是我自己写的程序产生的HEX文件,我把他一起发上来吧)
运行Proteus 6 Professional(ISIS6 Professional)
是不是感觉和protel差不多,有这个感觉那就对了
其实他也是一个来画原理和做PCB的软件,
下面就是选取元件了
第一个要选的是单片机了(废话!)
点上图的P,就可以选了,在对话框中输入AT89C51就OK了
同样的方法选取LM016L
看看是不是多出来下面的
好了,这一步就把这两个元件放到原理图中来,具体怎么放就不多说了,慢慢自己折腾去吧(千万别骂我)
放成下面的就差不多了


上图中的联线是51的P2口和LCD1602的数据口相连,RS与P1.4相连,RW与P1.3相连,EN与P1.2相连
至此好像还没有用到HEX文件,
别急,现在就来说说HEX,这个可是仿真时的灵魂呀,先右键点中51,再左键点开他,是不是看到了下面的图

在Program File中单击出现文件浏览对话框,找到LCD1602.hex文件,单击确定完成添加文件,在Clock Frequency中把频率改为12MHz,单击OK退出。

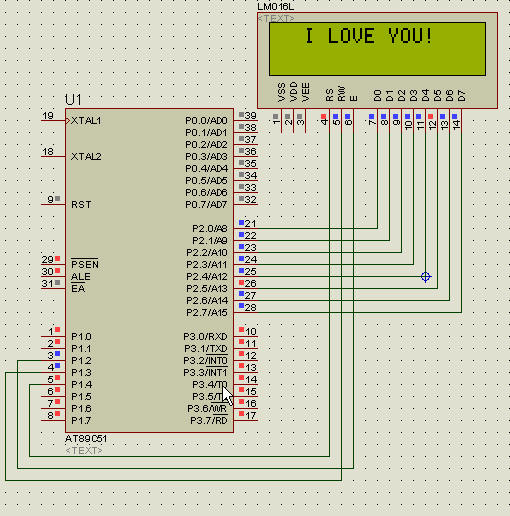

好了下面就开始欣赏你的杰作吧
单击开始仿真。
是不是觉的很爽呀!
(关于LCD1602的程序请看我写的程序LCD1602的滚动显示
