51单片机CO2检测显示程序解析
内容导读:

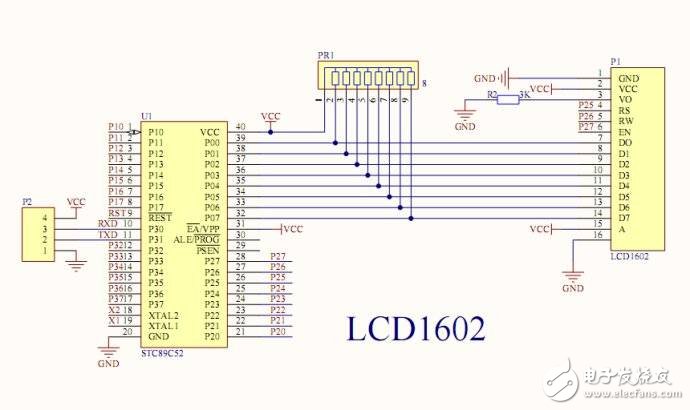

这是一款51单片机CO2检测显示程序资料,二氧化碳传感器MH-Z19模块的T(TXD)接单片机的RXD, R(RXD)接单片机的TXD,V+连接单片机5v正极,V-连接单片机的地(串口TTL通信就需要连接这四根线);测量电压选用5V;单片机型号STC89C52,液晶显示屏型号LCD1602,电路连接按照那个测试图的;串口通信波特率9600,注意晶振要是11.0592M,否则会引起通信失败;传感器上电需要预热3分钟。

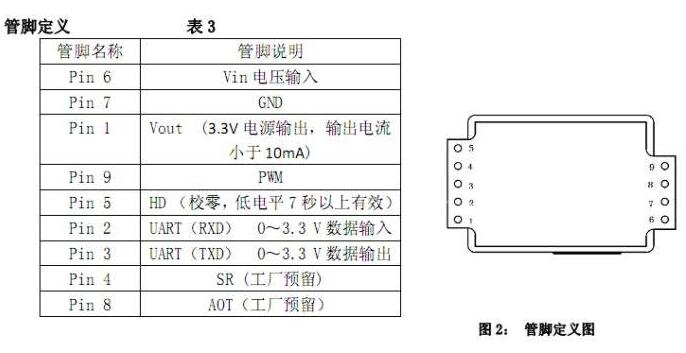

51单片机CO2检测显示程序解析

51单片机CO2检测显示程序解析

#include“reg52.h”

#include“stdio.h”

#include“intrins.h”

#include“lcd1602.H”

#define uchar unsigned char

#define uint unsigned int

#define ulong unsigned long

uchar code tab[9]={0xff,0x01,0x86,0x00,0x00,0x00,0x00,0x00,0x79};

uchar date[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};

void delayms(uint xms)

{

uint x,y;

for(x=xms;x》0;x--)

for(y=110;y》0;y--);

}

void send(uchar dat) //发送一字节

{

SBUF=dat;

while(!TI);

TI=0;

}

void main(void)

{

uint tmp;

uchar i;

TMOD=0x20; // T1定时方式2

SCON=0x40;//串行工作 方式1

PCON=0x00; //不加倍

TH1=TL1=0xfd; //定时器1赋初值 保证波特率9600

TR1=1; //开定时器1

REN=1; //允许串口接收

init_1602(); //液晶初始化

delayms(10);

ES=1; //打开串口中断

EA=1; //开总中断

while(1)

{

for(i=0;i《9;i++) //向co2传感器发送数据

{

send(tab[i]);

}

delayms(1000); //延时一秒 刷新测得数据

tmp=date[2]*256+date[3]; //计算出co2浓度值

if(tmp》9999)

tmp=0;

WRITE_LCD1602_COM(0x80+8);

if((tmp/1000)》0)

WRITE_LCD1602_DAT(LCD1602_Table[tmp/1000]);

else WRITE_LCD1602_DAT(‘ ’);

WRITE_LCD1602_DAT(LCD1602_Table[tmp00/100]);

WRITE_LCD1602_DAT(LCD1602_Table[tmp0/10]);

WRITE_LCD1602_DAT(LCD1602_Table[tmp]);

}

}

void serial()interrupt 4 //串口中断服务函数

{

staTIc uchar j;

ES=0; //禁止中断

if(!RI);

RI=0; //清楚接收完毕标志

date[j]=SBUF;

if(date[0]==0xff) //判断接收到的第一位为传感器所发数据

j++;

else

j=0;

if(j==9) //接收传感器所发数据9字节

j=0;

ES=1; //允许串口中断

}

//////////////////////////////////////////////////////////////////////////////////////////////

lcd1602.H:

#define uchar unsigned char

#define uint unsigned int

sbit RS=P2^5;

sbit RW=P2^6;

sbit EN=P2^7;

uchar LCD1602_Table[]=“0123456789”;

//LCD1602显示标尺 //0123456789abcdef

uchar code DIS_TIM[16] = {“ PPM= ”}; //显示温湿度

uchar code DIS_STA[16] = {“ Test is oK! ”}; //

uchar code DIS[16] = {“alarm ppm”}; //

extern void delayms(uint xms);

void WRITE_LCD1602_DAT(uchar date)

{

EN=0;

RS=1;

P0=date;

EN=1;

delayms(2);

EN=0;

}

void WRITE_LCD1602_COM(uchar date)

{

EN=0;

RS=0;

P0=date;

EN=1;

delayms(2);

EN=0;

}

void init_1602()

{

unsigned char i;

RW=0;

WRITE_LCD1602_COM(0x38);

WRITE_LCD1602_COM(0x0c);

WRITE_LCD1602_COM(0x06);

WRITE_LCD1602_COM(0x01);

WRITE_LCD1602_COM(0x80);

for(i=0;i《8;i++)

WRITE_LCD1602_DAT(DIS_TIM[i]);

}
