STC单片机EEPROM掉电瞬间的数据保存处理方法
内容导读:

由于客户在请人设计开发一设备,但是设备用户处总停电,造成设备及其周边耗材损耗严重,因此请我司在现有STC为主要芯片的基础上做掉电瞬间EEPROM里的20个参数保存,上电后通过读取EEPROM中的参数回到掉电的状态,基于此,荣致电子科技做了大量的工作,并选用了很多种方案:

1、 通过1法拉大电容做掉电临时备份电池。

2、 通过备份电池或者DS1302里的31个字节ram+电池方案。

3、 通过MAX813L检测掉电,然后通过普通STC10某个引脚读取MAX813L的第五脚高低电平状态。

4、 购买铁电芯片来不停的存储用户数据。

基于以上4种方案,荣致电子科技做了大量的试验与验证工作,最后敲定方案3经济、安全、可靠,并且存储20个参数无任何问题,具体实施细节如下:

一、割掉单片机单独供电VCC线路。

二、外部进电源VCC接IN5819二极管后单独给单片机供电。

三、VCC5V通过4.7K与2K电阻分压给MAX813L第四脚,高于1.25V即可。

四、MAX813L第五脚连接至STC10单片机某个引脚,如:P2.0。

五、通过软件来检测P2.0引脚的电平状态,如果为低,立刻关闭所有的外部输出,然后进行EEPROM的写操作,通过延时约100ms后即可很好的保存在掉电时的动态参数。

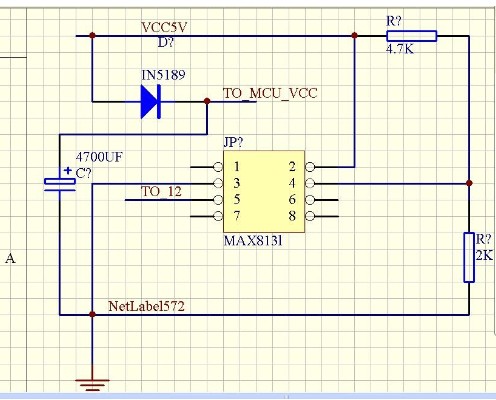

通过各类验证,在断电几十次的情况下,所有的参数及执行程序未发生丢失及错误的情况,说明可用。具体图纸如下:

STC单片机EEPROM掉电瞬间的数据保存处理方法

我的PCB图纸:

还可以借用MAX813L的复位等功能来实现。
