AT89S51单片机电子门铃的设计
内容导读:

1.实验任务

当按下开关SP1,AT89S51单片机产生“叮咚”声从P1.0端口输出到LM386,经过放大之后送入喇叭。

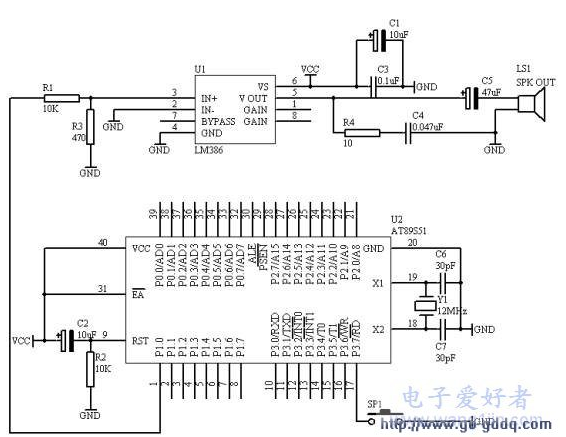

2.电路原理图

AT89S51单片机电子门铃的设计

图4.19.1

3.系统板上硬件连线

(1).把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上;

(2).在“音频放大模块”区域中的SPK OUT端口上接上一个8欧或者是16欧的喇叭;

(3).把“单片机系统”区域中的P3.7/RD端口用导线连接到“独立式键盘”区域中的SP1端口上;

4.程序设计方法

(1).我们用单片机实定时/计数器T0来产生700Hz和500HZ的频率,根据定时/计数器T0,我们取定时250us,因此,700HZ的频率要经过3次250us的定时,而500HZ的频率要经过4次250us的定时。

(2).在设计过程,只有当按下SP1之后,才启动T0开始工作,当T0工作完毕,回到最初状态。

(3).“叮”和“咚”声音各占用0.5秒,因此定时/计数器T0要完成0.5秒的定时,对于以250us为基准定时2000次才可以。

6.汇编源程序

T5HZ EQU 30H

T7HZ EQU 31H

T05SA EQU 32H

T05SB EQU 33H

FLAG BIT 00H

STOP BIT 01H

SP1 BIT P3.7

ORG 00H

LJMP START

ORG 0BH

LJMP INT_T0

START: MOV TMOD,#02H

MOV TH0,#06H

MOV TL0,#06H

SETB ET0

SETB EA

NSP: JB SP1,NSP

LCALL DELY10MS

JB SP1,NSP

SETB TR0

MOV T5HZ,#00H

MOV T7HZ,#00H

MOV T05SA,#00H

MOV T05SB,#00H

CLR FLAG

CLR STOP

JNB STOP,$

LJMP NSP

DELY10MS: MOV R6,#20

D1: MOV R7,#248

DJNZ R7,$

DJNZ R6,D1

RET

INT_T0: INC T05SA

MOV A,T05SA

CJNE A,#100,NEXT

MOV T05SA,#00H

INC T05SB

MOV A,T05SB

CJNE A,#20,NEXT

MOV T05SB,#00H

JB FLAG,STP

CPL FLAG

LJMP NEXT

STP: SETB STOP

CLR TR0

LJMP DONE

NEXT: JB FLAG,S5HZ

INC T7HZ

MOV A,T7HZ

CJNE A,#03H,DONE

MOV T7HZ,#00H

CPL P1.0

LJMP DONE

S5HZ: INC T5HZ

MOV A,T5HZ

CJNE A,#04H,DONE

MOV T5HZ,#00H

CPL P1.0

LJMP DONE

DONE: RETI

END

7.C语言源程序

#include

unsigned char t5hz;

unsigned char t7hz;

unsigned int tcnt;

bit stop;

bit flag;

void main(void)

{

unsigned char i,j;

TMOD=0x02;

TH0=0x06;

TL0=0x06;

ET0=1;

EA=1;

while(1)

{

if(P3_7==0)

{

for(i=10;i》0;i--)

for(j=248;j》0;j--);

if(P3_7==0)

{

t5hz=0;

t7hz=0;

tcnt=0;

flag=0;

stop=0;

TR0=1;

while(stop==0);

}

}

}

}

void t0(void) interrupt 1 using 0

{

tcnt++;

if(tcnt==2000)

{

tcnt=0;

if(flag==0)

{

flag=~flag;

}

else

{

stop=1;

TR0=0;

}

}

if(flag==0)

{

t7hz++;

if(t7hz==3)

{

t7hz=0;

P1_0=~P1_0;

}

}

else

{

t5hz++;

if(t5hz==4)

{

t5hz=0;

P1_0=~P1_0;

}

}

}

标签:AT89S51单片机,电子门铃,
