AT89S51单片机报警器的设计
内容导读:

1.实验任务

用P1.0输出1KHz和500Hz的音频信号驱动扬声器,作报警信号,要求1KHz信号响100ms,500Hz信号响200ms,交替进行,P1.7接一开关进行控制,当开关合上响报警信号,当开关断开告警信号停止,编出程序。

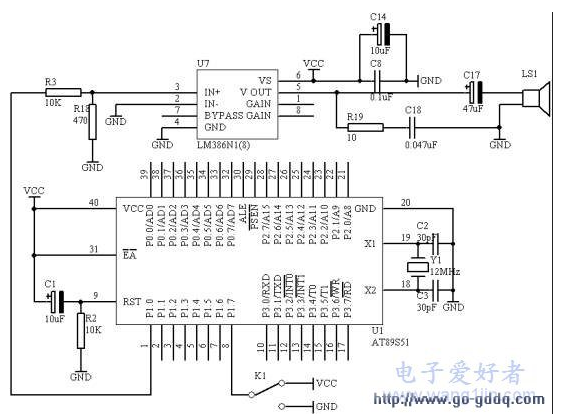

2.电路原理图

AT89S51单片机报警器的设计

图4.6.1

3.系统板上硬件连线

(1).把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上;

(2).在“音频放大模块”区域中的SPK OUT端口上接上一个8欧的或者是16欧的喇叭;

(3).把“单片机系统”区域中的P1.7/RD端口用导线连接到“四路拨动开关”区域中的K1端口上;

4.程序设计内容

(1).信号产生的方法

500Hz信号周期为2ms,信号电平为每1ms变反1次,1KHz的信号周期为1ms,信号电平每500us变反1次;

5.程序框图

图4.6.2

6.汇编源程序

FLAG BIT 00H

ORG 00H

START: JB P1.7,START

JNB FLAG,NEXT

MOV R2,#200

DV: CPL P1.0

LCALL DELY500

LCALL DELY500

DJNZ R2,DV

CPL FLAG

NEXT: MOV R2,#200

DV1: CPL P1.0

LCALL DELY500

DJNZ R2,DV1

CPL FLAG

SJMP START

DELY500: MOV R7,#250

LOOP: NOP

DJNZ R7,LOOP

RET

END

7.C语言源程序

#include

#include

bit flag;

unsigned char count;

void dely500(void)

{

unsigned char i;

for(i=250;i》0;i--)

{

_nop_();

}

}

void main(void)

{

while(1)

{

if(P1_7==0)

{

for(count=200;count》0;count--)

{

P1_0=~P1_0;

dely500();

}

for(count=200;count》0;count--)

{

P1_0=~P1_0;

dely500();

dely500();

}

}

}

}

标签:AT89S51单片机,报警器,
来源:工程师周亮 作者:lhl545545 时间:2019/5/14 15:35:00
