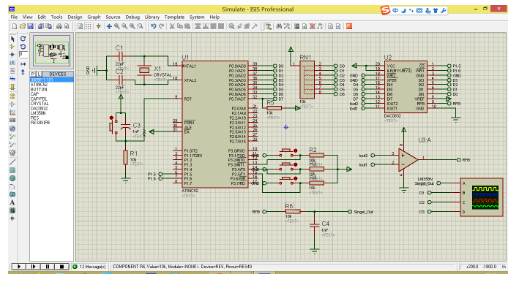

下面先贴上仿真的电路图（仿真的软件是Protuse，上传一个大点的图，方便大家看的清楚点）：
原件清单：STC89C52单片机X1、DAC0832转换器X1、12M晶振X1、电容22pfX2、10uf的电容X1、1nf陶瓷电容X1、独立按键X4、10千欧排阻X1、10KΩ电阻X5、LM358 单电源运放X1。仿真就需要这些原件，具体的硬件设计大家定好了在制作~
下面上传一下C程序吧~（使用的IDE环境是Keil 4，语言是C语言）
Source文件（.c文件）：
1\main.c文件：
1 #include “reg52.h”
2 #include “init.h”
3 #include “single.h”
4 #include “delay.h”
5 #include “Key.h”
6 int main（void）
7 {
8 unsigned char Model=0;//0-方波 1-三角波 2-锯齿波 3-正弦波
9 unsigned int Count=0;//计数器
10 unsigned int Squ_Per=256;
11 unsigned int Tri_Per=256;
12 unsigned int Saw_Per=256;
13 unsigned int Sin_Per=256;
14 init（）;
15 while（1）
16 {
17 while（Model==0）
18 {
19 Square_wave（Squ_Per，&Count）;
20 Count+=4;
21 Squ_Per=Key_Plus（Squ_Per）;
22 Squ_Per=Key_Subc（Squ_Per）;
23 Model=Key_Model（Model，&Squ_Per，&Count）;//每次退出当前while时记得复原Period和Count的数据
24 }
25 while（Model==1）
26 {
27 Triangle_wave（Tri_Per，&Count）;
28 Count+=4;
29 Tri_Per=Key_Plus（Tri_Per）;
30 Tri_Per=Key_Subc（Tri_Per）;
31 Model=Key_Model（Model，&Tri_Per，&Count）;
32 }
33 while（Model==2）
34 {
35 Sawtooth_wave（Saw_Per，&Count）;
36 Count+=4;
37 Saw_Per=Key_Plus（Saw_Per）;
38 Saw_Per=Key_Subc（Saw_Per）;
39 Model=Key_Model（Model，&Saw_Per，&Count）;
40 }
41 while（Model==3）
42 {
43 Sin_wave（Sin_Per，&Count）;
44 Count+=4;
45 Sin_Per=Key_Plus（Sin_Per）;
46 Sin_Per=Key_Subc（Sin_Per）;
47 Model=Key_Model（Model，&Sin_Per，&Count）;
48 }
49 }
50 return 0;
51 }
2\init.c文件：
1 #include “reg52.h”
2 sbit CS_DAC=P1^5;//DAC0832的片选端口
3 sbit WR_DAC=P1^6;//DAC0832的数据写入端口
4 extern void init（void）
5 {
6 P0=0xff;
7 P1=0xff;
8 P2=0xff;
9 P3=0xff;
10 CS_DAC=0;//一直片选中DAC0832，低电平有效啊~
11 WR_DAC=0;//一直写入数据到DAC0832
12 }
3\single.c文件
1 #include “reg52.h”
2 #include “single.h”
3 #include “delay.h”
4 #define DATA P0
5 void Square_wave（unsigned int Per，unsigned int *Count）
6 {
7 if（*Count》=Per） *Count=0;
8 if（*Count
9 {
10 DATA=0x00;
11 }
12 else
13 {
14 DATA=0xFF;
15 }
16 }
17 void Triangle_wave（unsigned int Per，unsigned int *Count）
18 {
19 if（*Count》=Per） *Count=0;
20 if（*Count
21 {
22 DATA=*Count;
23 }
24 else
25 {
26 DATA=Per-*Count;
27 }
28 }
29 void Sawtooth_wave（unsigned int Per，unsigned int *Count）
30 {
31 if（*Count》=Per） *Count=0;
32 if（*Count
33 {
34 DATA=*Count;
35 }
36 }
37 void Sin_wave（unsigned int Per，unsigned int *Count）
38 {
39 if（*Count》Per） *Count=0;
40 if（*Count
41 {
42 DATA=*Count;
43 }
44 else if（*Count==Per/2）
45 {
46 delay（100）;
47 }
48 else if（*Count
49 {
50 DATA=Per-*Count;
51 }
52 else if（*Count==Per）
53 {
54 delay（100）;
55 }
56 }
4\Key.c文件：
1 #include “Key.h”
2 #include “delay.h”
3 sbit key2=P3^3; //wave Change
4 sbit key3=P3^4; //Fre plus
5 sbit key4=P3^5; //Fre subc
6 unsigned char Key_Model（unsigned char Model，unsigned int *Pre，unsigned int *Count）
7 {
8 if（key2==0）
9 {
10 delay（10）;
11 if（key2==0）
12 {
13 Model=Model+1;
14 *Pre=256;
15 *Count=0;
16 }
17 }
18 while（key2==0）;
19 if（Model》3）
20 {
21 Model=0;
22 }
23 return Model;
24 }
25 unsigned int Key_Plus（unsigned int Per）
26 {
27 if（key3==0）
28 {
29 delay（10）;
30 if（key3==0）
31 {
32 Per=Per+8;
33 }
34 }
35 while（key3==0）;
36 if（Per》256）
37 {
38 Per=0;
39 }
40 return Per;
41 }
42 unsigned int Key_Subc（unsigned int Per）
43 {
44 if（key4==0）
45 {
46 delay（10）;
47 if（key4==0）
48 {
49 Per=Per-8;
50 }
51 }
52 while（key4==0）;
53 if（Per《0）
54 {
55 Per=256;
56 }
57 return Per;
58 }
5\delay.c文件：
1 void delay（unsigned int r）
2 {
3 unsigned int i，j;
4 for（i=r;i》0;i--）
5 for（j=110;j》0;j--）;
6 }
Header文件（.h文件）：
1\init.h文件：
1 extern void init（void）;
2\single.h文件：
1 void Square_wave（unsigned int Per，unsigned int *Count）;
2 void Triangle_wave（unsigned int Per，unsigned int *Count）;
3 void Sawtooth_wave（unsigned int Per，unsigned int *Count）;
4 void Sin_wave（unsigned int Per，unsigned int *Count）;
3\Key.h文件：
1 #include “reg52.h”
2 unsigned char Key_Model（unsigned char Model，unsigned int *Pre，unsigned int *Count）;
3 unsigned int Key_Plus（unsigned int Per）;
4 unsigned int Key_Subc（unsigned int Per）;
4\delay.h文件：
1 #include
2 void delay（unsigned int r）;
3 #define NOP（） _nop_（）
所用的工程文件我都已经上传喽~，下面来看看仿真的结果：（大家在电路设计的时候可以进行一下滤波处理，然后对信号进行放大处理，这样的话效果可能会更好点哦~）

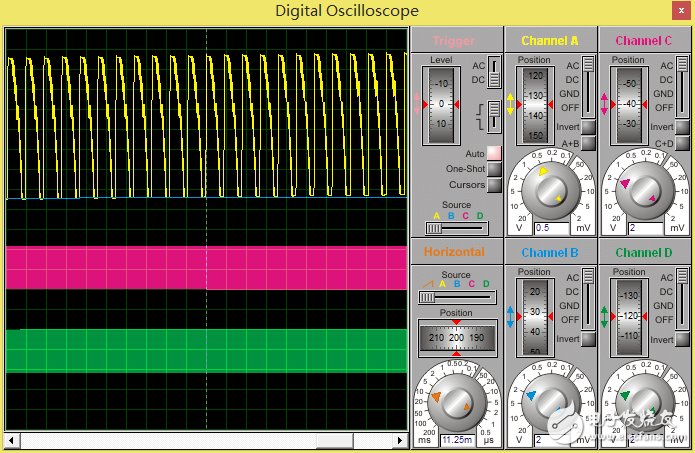

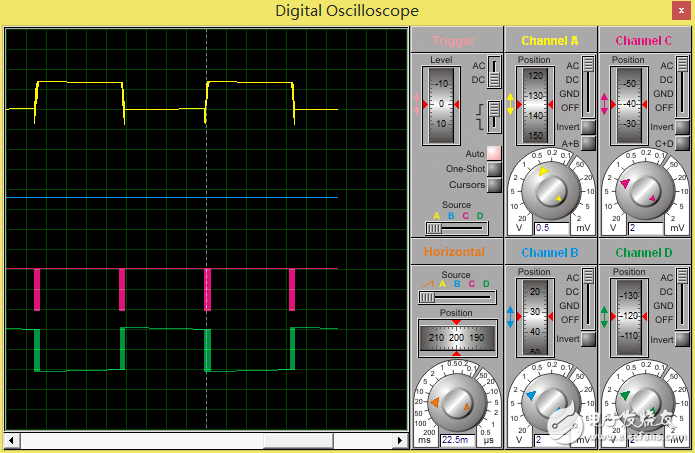

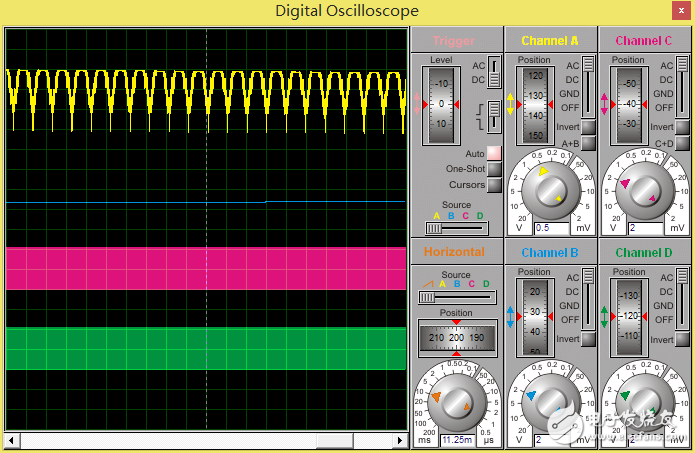

方波： 三角波： 锯齿波： 梯形波：

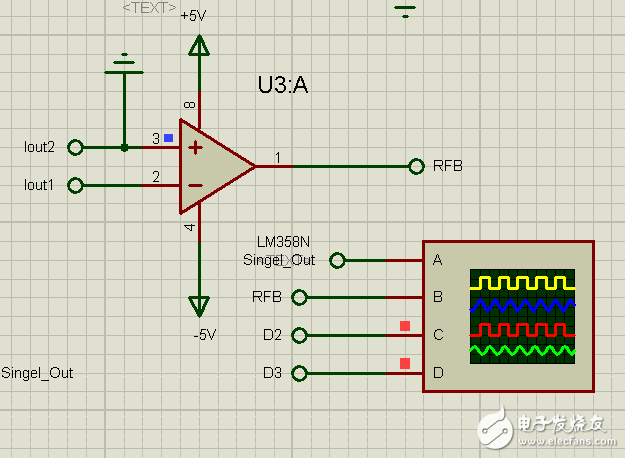

大家注意下，电路有个小问题，由于本人的失误，DAC0832的Iout1和Iout2的输出接口的接法应该按如下的接入方式：
需要修改的地方有：
1、电源改成双电源
2、Iout接口需要接地

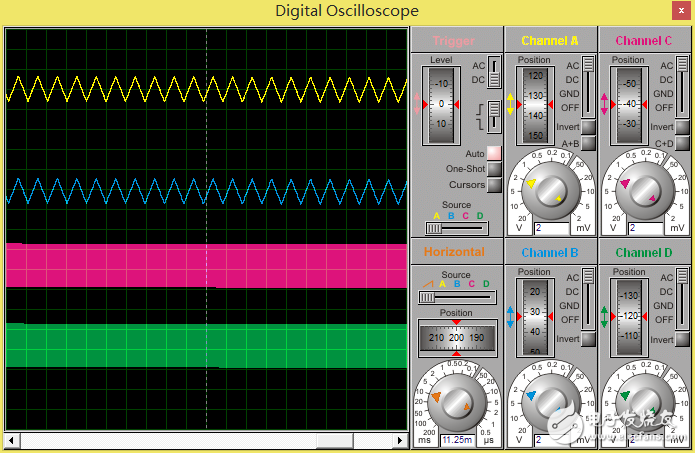

修改完毕之后的结果就会比较完美了，下面上传一个三角波的波形
