1. 利用AT89S51单片机的P1.0-P1.3接四个发光二极管L1-L4，用来指示当前计数的数据;用P1.4-P1.7作为预置数据的输入端，接四个拨动开关K1-K4，用P3.6/WR和P3.7/RD端口接两个轻触开关，用来作加计数和减计数开关。具体的电路原理图如下图所示

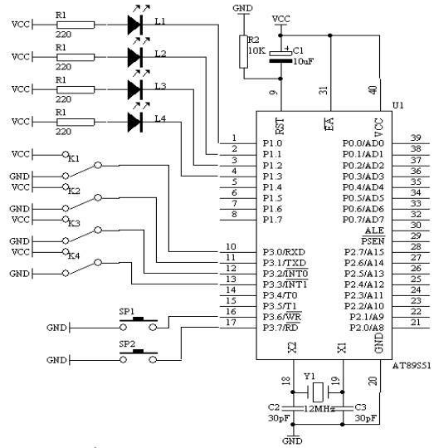

2. 电路原理图

图4.12.1

3. 系统板上硬件连线

（1. 把“单片机系统”区域中的P1.0-P1.3端口用8芯排线连接到“八路发光二极管指示模块”区域中的L1-L4上;要求：P1.0对应着L1，P1.1对应着L2，P1.2对应着L3，P1.3对应着L4;

（2. 把“单片机系统”区域中的P3.0/RXD，P3.1/TXD，P3.2/INT0，P3.3/INT1用导线连接到“四路拨动开关”区域中的K1-K4上;

（3. 把“单片机系统”区域中的P3.6/WR，P3.7/RD用导线连接到“独立式键盘”区域中的SP1和SP2上;

4. 程序设计内容

（1. 两个独立式按键识别的处理过程;

（2. 预置初值读取的问题

LED输出指示

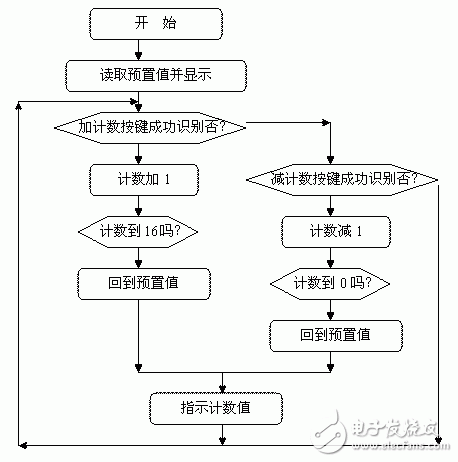

5. 程序框图

图4.12.2

6. 汇编源程序

COUNT EQU 30H

ORG 00H

START： MOV A，P3

ANL A，#0FH

MOV COUNT，A

MOV P1，A

SK2： JB P3.6，SK1

LCALL DELY10MS

JB P3.6，SK1

INC COUNT

MOV A，COUNT

CJNE A，#16，NEXT

MOV A，P3

ANL A，#0FH

MOV COUNT，A

NEXT： MOV P1，A

WAIT： JNB P3.6，WAIT

LJMP SK2

SK1： JB P3.7，SK2

LCALL DELY10MS

JB P3.7，SK2

DEC COUNT

MOV A，COUNT

CJNE A，#0FFH，NEX

MOV A，P3

ANL A，#0FH

MOV COUNT，A

NEX： MOV P1，A

WAIT2： JNB P3.7，WAIT2

LJMP SK2

DELY10MS： MOV R6，#20

MOV R7，#248

D1： DJNZ R7，$

DJNZ R6，D1

RET

END

7. C语言源程序

#include

unsigned char curcount;

void delay10ms（void）

{

unsigned char i，j;

for（i=20;i》0;i--）

for（j=248;j》0;j--）;

}

void main（void）

{

curcount=P3 & 0x0f;

P1=~curcount;

while（1）

{

if（P3_6==0）

{

delay10ms（）;

if（P3_6==0）

{

if（curcount》=15）

{

curcount=15;

}

else

{

curcount++;

}

P1=~curcount;

while（P3_6==0）;

}

}

if（P3_7==0）

{

delay10ms（）;

if（P3_7==0）

{

if（curcount《=0）

{

curcount=0;

}

else

{

curcount--;

}

P1=~curcount;

while（P3_7==0）;

}

}

}

}
