利用AT89S51单片机的T0、T1的定时计数器功能，来完成对输入的信号进行频率计数，计数的频率结果通过8位动态数码管显示出来。要求能够对0-250KHZ的信号频率进行准确计数，计数误差不超过±1HZ。

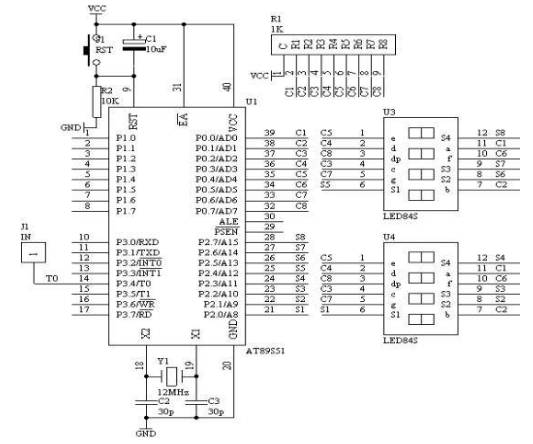

1. 电路原理图
图4.31.1
2. 系统板上硬件连线
（1）。 把“单片机系统”区域中的P0.0-P0.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。
（2）。 把“单片机系统”区域中的P2.0-P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。
（3）。 把“单片机系统”区域中的P3.4（T0）端子用导线连接到“频率产生器”区域中的WAVE端子上。
3. 程序设计内容
（1）。 定时/计数器T0和T1的工作方式设置，由图可知，T0是工作在计数状态下，对输入的频率信号进行计数，但对工作在计数状态下的T0，最大计数值为fOSC/24，由于fOSC=12MHz，因此：T0的最大计数频率为250KHz。对于频率的概念就是在一秒只数脉冲的个数，即为频率值。所以T1工作在定时状态下，每定时1秒中到，就停止T0的计数，而从T0的计数单元中读取计数的数值，然后进行数据处理。送到数码管显示出来。
（2）。 T1工作在定时状态下，最大定时时间为65ms，达不到1秒的定时，所以采用定时50ms，共定时20次，即可完成1秒的定时功能。
4. C语言源程序
#include
unsigned char code dispbit［］={0xfe，0xfd，0xfb，0xf7，0xef，0xdf，0xbf，0x7f};
unsigned char code dispcode［］={0x3f，0x06，0x5b，0x4f，0x66，
0x6d，0x7d，0x07，0x7f，0x6f，0x00，0x40};
unsigned char dispbuf［8］={0，0，0，0，0，0，10，10};
unsigned char temp［8］;
unsigned char dispcount;
unsigned char T0count;
unsigned char TImecount;
bit flag;
unsigned long x;
void main（void）
{
unsigned char i;
TMOD=0x15;
TH0=0;
TL0=0;
TH1=（65536-4000）/256;
TL1=（65536-4000）%256;
TR1=1;
TR0=1;
ET0=1;
ET1=1;
EA=1;
while（1）
{
if（flag==1）
{
flag=0;
x=T0count*65536+TH0*256+TL0;
for（i=0;i《8;i++）
{
temp=0;
}
i=0;
while（x/10）
{
temp=x%10;
x=x/10;
i++;
}
temp=x;
for（i=0;i《6;i++）
{
dispbuf=temp;
}
TImecount=0;
T0count=0;
TH0=0;
TL0=0;
TR0=1;
}
}
}
void t0（void） interrupt 1 using 0
{
T0count++;
}
void t1（void） interrupt 3 using 0
{
TH1=（65536-4000）/256;
TL1=（65536-4000）%256;
TImecount++;
if（TImecount==250）
{
TR0=0;
timecount=0;
flag=1;
}
P0=dispcode［dispbuf［dispcount］］;
P2=dispbit［dispcount］;
dispcount++;
if（dispcount==8）
{
dispcount=0;
}
}
