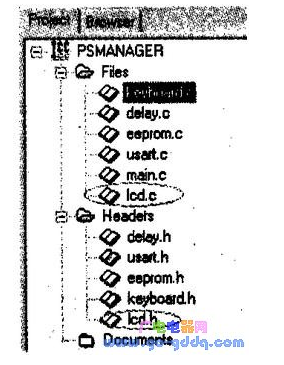

在掌握了对LCD的控制显示之后，我们需要将LCD综合入密码保管箱，使之成为一个独立工作的系统。 在本期配刊光盘中有上一期用ATmega16控制液晶显示屏的源程序，将其中的ICd.c和lod.H拷贝到第7期例程psmanager的目录里，并用ICCAVR打开工程psrnanager，然后分别将Icd.c和Icd.h加入工程，如下图所示。
在Icd.c中去掉以下代码：
/*时钟为8MHz*／
void delay_1us（void）
{
asm（“nod”）；
}
void delay_us（unsigned int iTImes）
{
unsigned int itemp；
for（itemp=0；itemp
{
delay_1us（）；
}
}
/**/
这是因为Icd.c中，“#include”delay.h””语句所包含的delay.h文件中已经定义了以上两个函数。然后在main.c中添加语句“#include”icd.h””，这样就可以在main.c文件中调用所有与LCD相关的函数了。
在main.c中添加以下语句完成对LCD的初始化：
DDRD=0XFF；
PORTD=0XFF；
DDRB=0XFF；
PORTB=0XFF；//LCD控制引脚初始化
LCDReady（）；
LcdInit（）；//LCD初始化完成
在完成了LCD的初始化之后，接下来就要具体分析LCD在系统工作的每个过程中要实现的功能。
首先考虑开机画面，可以显示“PamWord Man-ager V1.0”2秒钟（见图2），将此部分程序放置在密码保管箱工程完 成初始化之后，如下：
UART_init（）；
CharsWrite（0，1，”PassWorDMAnager”）；
CharsWrite（6，2，“V1.0”）；
delay_ms（2000）；//2秒延时
进入while主循环后，首先要对LCD再进行一次初始
化，把LCD上原来显示的内容清除。然后显示“Please
inputPW；”，等待用户输入操作。
ClearLcd（）；／／清屏LCD
delay_us（80）；//等待清屏指令完成
CharsWrite（0，1，”PleaseinputPW：”）；/
/icd显示“PleaseinputPW：”
接下来程序开始等待并处理用户进行小键盘输入。在用户进行密码输入时，用户每输入一位密码，应该在LCD显示一个“*”号。此部分代码应该加在密码保管箱工程的检测键盘输入处，注意*号要显示在LCD的第二行，如下：
while（cBufferPS［ctemp］==0xaa）；／／返回
0xaa说明键盘无动作
putchar（cBufferPS［ctemp］）；
CharsWrite（（0+ctemp），2，“*”）;//在对应的
位置上显示*号
在用户完成输入之后，不论用户输入的密码是否正确，
都需要再一次清屏，准备显示接下来的内容。
Ctemp=check_ps（）；／／该函数执行完成。说
明用户输入完成6位密码
ClearLcd（）；//清屏LCD
delay_us（80）；//等待清屏指令完成
如果用户输入正确，则应依次显示存储在EEPROM中的数据，然后显示“PreSsanykeytoexit.。.”，等待用户输入任意键退出。在显示的时候应该要注意，
1．如果遇到‘％’号，说明读取一组密码结束，应该等待若干秒钟以方便用户观看密码·
2．如果遇到’$’号，说明所有密码已经读取，等待若干秒钟并退出，
3．如果一组密码的字符数大于16，则应该让LCD换行显示。
charuemp_show［2］=（0）;//用于LCD显示数据
ctemp=0；//显示位置初始化，在LCD的第0列
uemp_show［1］=0；//用于存储显示数据的数组
的结束标志
while（EEPROM_read（iAddress）！=$’）
{
if（EEPROM_read（iAddress）==“％”）//-
组密码读取完成
{
putchar（0xod）;
putchar（0xoa）；//回车换行
delay_ms（4000）；//delay4s，以方便用户察看
ClearLcd（）；//清屏LCD
delay_us（80）;
ctemp=0；//下一组密码在LCD上的起始位置
}
+else
{
putchar（EEPROM_read（iAddress））;
temp_show［0］=EEPROM_read（iAddress）；
ctemp++；
if（ctemp《18）//一组密码的总数小于16
个，在LCD第一行显示
{
CharsWrite（（ctemp-1），1，temp_show）；
//显示一个字符
}
else//多于16个的，在LCD第二行显示
{
CharsWrite（（Ctemp-18），2，
temp_show）；//第二行显示一个字符
}
}
iAddress++;
;
putchar（0xod）；
putchar（0xoa）；//回车换行
delay_ms（4000）；//delay4s，用于显示最后一组字符串
iAddress=7；
puts（”按任意键退出”）；
ClearLcd（）;//清屏LCD
delay_us（80）；
CharsWrite（0，1，”Pressanykey”）；
CharsWrite（0，2，”toexit…”）；//icdshow
”pressanykeytoexit”
ctemp=0；
do
ctemp=sCAN_keyboard（）；
while（ctemp==0xaa）；//等待用户出入任意键退出
如果用户输入错误，则直接显示“PassWord
error！”2秒钟即可。
CharsWrite（0，1，”PassWorderror！“）；
delay_ms（2000）；
将工程编译以后下载入ATmega16，插上LCD和小键盘，上电，就可以测试运行结果了。
