一、ATMEGA16的I 端口的使用：（只有一个实验，下面的部分每个小节可能有几个实验验证，你懂得）
一—（01）、）—使用4*4行列式按键开关的使用
直接一个图就哦了，因为根本没什么，就是控制寄存器（这里一定要注意，后面的ATmega16的引脚的功能都是控制寄存器来实现引脚或者器件的功能的，说白了，知道了寄存器，会用了寄存器，再来点51的基础，那这些东西真的就没什么了，AVR单片机很简单的）
我用的就是IAR和Proteus
好了先给个图，这个是按照手机上的设计的你看了就懂了
别的就不费话了，一看图不就全明白了
然后就是今天的代码

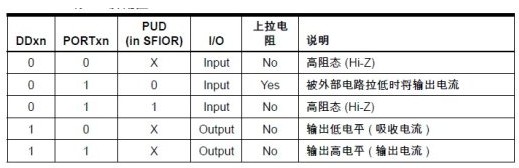

其实相当的简单，和51的原理一样，然后就是控制引脚的输入输出，高低电平，这里用不到高阻态。
#include“iom16.h”
typedef unsigned char uchar;
typedef unsigned intuint;
//------------------------------------------------------------------------------
__flash uchar skey［16］={10，11，12，13，3，6，9，14，2，5，8，0，1，4，7，15};//这里是根据键盘的设定来设定的，我这里设定的是手机键盘，方便使用
__flash uchar act［4］={0xfe，0xfd，0xfb，0xf7};
ucharconst seg［16］={0x3f，0x06，0x5b，0x4f，0x66，0x6d，0x7d，0x07，0x7f，0x6f，0x77，
0x7c，0x39，0x5e，0x79，0x71};//共阴极数码管
//------------------------------------------------------------------------------
//延时函数
voiddelay_ms（uint k）
{
uinTI，j;
for（i=0;ifor（j=0;j《1140;j++）;
}
//------------------------------------------------------------------------------
//键盘检测函数
uchar key_scan（）
{
uchar i，j，in，ini，inj;
uchar flag=0;
for（i=0;i《4;i++）
{
PORTB=act［i］;
delay_ms（5）;//延时消抖
in=PINB;
in=in》》4;
in=in|0xf0;
for（j=0;j《4;j++）
{
if（act［j］==in）
{
flag=1;
inj=j;
ini=i;
}
}
}
if（flag==0）
return（16）;
return（ini*4+inj）;
}
//------------------------------------------------------------------------------
//main
voidmain（）
{
uchar c，key_value;
DDRA=0XFF;
DDRC=0XFF;
DDRB=0X0F;
PORTA=0X00;
PORTC=0XFF;
PORTB=0XFF;
while（1）
{
c=key_scan（）;
if（c！=16）
key_value=skey［c］;
PORTA=seg［key_value］;
PORTC=0xfe;
delay_ms（1）;
}
}
