三分钟带你了解MSP430F249硬件I2C查询法读写AT24C02
内容导读:

/******************************************************************

**

** File : I2C.c “ Master Read Write |

** Version : 1.0

** DescripTIon: I2C 查询法读写24C02

** Author : LightWu

** Date : 2013-4-26

** 必须注意多字节数据读取时,发送停止位需要在最后一个字节读取之前

** 否则数据读取后,停止位发送容易失败,导致从机接收不到停止位。

*******************************************************************/

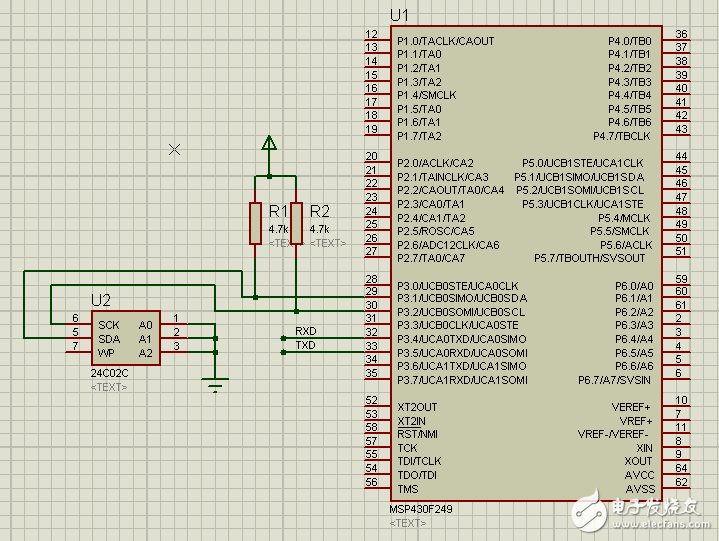

三分钟带你了解MSP430F249硬件I2C查询法读写AT24C02

#include

//注意:两次发送间隔必须要有延时,否则不能再次发送,串口发送格式:

unsigned char PTxData[250]; // Pointer to TX data

unsigned char PRxData[250]; // Pointer to RX data

void UartInit(void)

{

if (CALBC1_1MHZ==0xFF) // If calibraTIon constant erased

{

while(1); // do not load, trap CPU!!

}

DCOCTL = 0; // Select lowest DCOx and MODx setTIngs

BCSCTL1 = CALBC1_1MHZ; // Set DCO

DCOCTL = CALDCO_1MHZ;

P3SEL |= 0x30; // P3.4,5 = USCI_A0 TXD/RXD

UCA0CTL1 |= UCSSEL_2; // SMCLK

UCA0BR0 = 104; // 1MHz 9600; (104)decimal = 0x068h

UCA0BR1 = 0; // 1MHz 9600

UCA0MCTL = UCBRS0; // ModulaTIon UCBRSx = 1

UCA0CTL1 &= ~UCSWRST; // **Initialize USCI state machine**

}

void UartSend( unsigned char Data )

{

UCA0TXBUF = Data; // TX -》 RXed character

while (!(IFG2&UCA0TXIFG)); // USCI_A0 TX buffer ready?,发送缓冲区空

}

void IICInit(void)

{

UCB0CTL1 |= UCSWRST; // Enable SW reset

UCB0CTL0 = UCMST + UCMODE_3 + UCSYNC; // I2C Master, synchronous mode

UCB0CTL1 = UCSSEL_2 + UCSWRST; // Use SMCLK, keep SW reset

UCB0BR0 = 12; // fSCL = SMCLK/12 = ~100kHz

UCB0BR1 = 0;

UCB0I2CSA = 0xA0》》1; // Slave Address is ,注意地址需要右移一位,24C02地址为0XA0,故要写入0X50

// 7位地址模式,器件会发送一位读写位,正好8位。

UCB0CTL1 &= ~UCSWRST; // Clear SW reset, resume operation

}

/*******************************************

函数名称:Ucb0I2c_Start(void)

功 能:I2C主机模式,发送写起始条件

参 数:无

返回值 :无

********************************************/

void Ucb0I2c_Start(void)

{

UCB0I2CSA = 0x50; // Slave Address is 0xd0

while (UCB0CTL1 & UCTXSTP); // Ensure stop condition got sent

UCB0CTL1 |= UCTR + UCTXSTT; // I2C TX, start condition

while(!(IFG2&UCB0TXIFG)); //等待传送完

IFG2 &= ~UCB0TXIFG; // Clear USCI_B0 TX int flag

}

void IICSendData( unsigned char Addr ,unsigned char Data )

{

int i;

for(i=3000;i》0;i--); //两次发送间隔必须要有延时,否则不能再次发送

Ucb0I2c_Start();

UCB0TXBUF = Addr; // Load TX buffer

while(!(IFG2&UCB0TXIFG)); //等待传送完成

IFG2 &= ~UCB0TXIFG; // Clear USCI_B0 TX int flag

UCB0TXBUF = Data; // Load TX buffer

while(!(IFG2&UCB0TXIFG)); //等待传送完成

IFG2 &= ~UCB0TXIFG; // Clear USCI_B0 TX int flag

UCB0CTL1 |= UCTXSTP; // I2C stop condition

}

void IICReadData( unsigned char Addr )

{

int i;

for(i=3000;i》0;i--); //两次发送间隔必须要有延时,否则不能再次发送

Ucb0I2c_Start();

UCB0TXBUF = Addr; // Load TX buffer

while(!(IFG2&UCB0TXIFG)); //等待传送完成

IFG2 &= ~UCB0TXIFG; // Clear USCI_B0 TX int flag

UCB0CTL1 &= ~UCTR ; // I2C RX, Read

UCB0CTL1 |= UCTXSTT; // I2C RX, start condition

while(!(IFG2&UCB0RXIFG)); //等待接收完成

IFG2&=~UCB0RXIFG;

PRxData[0] = UCB0RXBUF; // Read RX buffer

while(!(IFG2&UCB0RXIFG)); //等待接收完成

IFG2&=~UCB0RXIFG;

PRxData[1] = UCB0RXBUF; // Read RX buffer

while(!(IFG2&UCB0RXIFG)); //等待接收完成

IFG2&=~UCB0RXIFG;

PRxData[2] = UCB0RXBUF; // Read RX buffer

while(!(IFG2&UCB0RXIFG)); //等待接收完成

IFG2&=~UCB0RXIFG;

//必须注意发送停止位在最后一个字节读取之前

UCB0CTL1 |= UCTXSTP; // I2C stop condition

PRxData[3] = UCB0RXBUF; // Read RX buffer

}

int main(void)

{

WDTCTL = WDTPW + WDTHOLD; // Stop WDT

P3SEL |= 0x06; // Assign I2C pins to USCI_B0

IICInit();

UartInit();

while (1)

{

UartSend(‘M’);

IICSendData(0X00,‘A’);

IICSendData(0X01,‘B’);

IICSendData(0X02,‘C’);

IICSendData(0X03,‘D’);

IICSendData(0X04,‘E’);

IICSendData(0X05,‘F’);

IICSendData(0X06,‘H’);

IICSendData(0X07,‘J’);

IICReadData(0x00);

UartSend(PRxData[0]);

UartSend(PRxData[1]);

UartSend(PRxData[2]);

UartSend(PRxData[3]);

}

}
