PIC16F84单片机控制电风扇的设计
内容导读:

一、硬件电路及原理

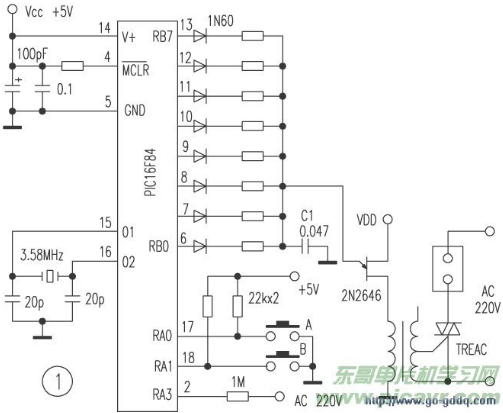

要使电风扇送出仿自然风,就需要改变电风扇送风的强弱,即需要改变风扇电机的电压和电流,从而改变其转速。如图1所示,风扇插座与晶闸管TREAC相串联,改变晶闸管控制角α,即控制晶闸管导通的时间,就能使风扇电机的电压、电流发生变化。图2展示了α角和电机负载电压的关系。

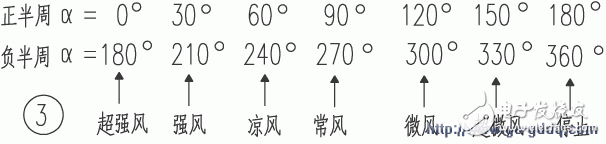

Α角的变化又可通过电容C1的充放电时间的改变来实现。PIC16F84单片机按一定规律选择电阻Rx,即可改变电容C1的充放电时间,从而改变2N2646的导通时间。改变了TREAC的导通角,达到改变电风扇送风强弱的目的。控制角α和强弱风的关系如图3所示

市电频率f=50Hz,则可得下式 α/360°=t/0.02……………(1)

根据图1所示RxC1充电回路,可推知

α=t·360°/0.02 ={RxC1ln1[1/(1-n)]}·360°/0.02 ……………(2)

其中,η=VP/VBB,Vp为C1充电后的电压值,VBB为充电电源电压,一般取η=0。63。若电容C为0。047μF,根据(2)式的值,求得对应于不同的α设定值的Rx值表:

R0=1kΩ,R1=33kΩ,R2=62kΩ,R3=89kΩ,R4=120kΩ,R5=150kΩ,R6=180kΩ,R7=220kΩ。

Rx接于PIC16F84 单片机 的RB0~RB7口;RA0口为启动信号输入口,当A键按下时,自然风发生器开始工作;RA1口为停止信号输入口,当B键按下时,自然风发生器停止运行;RA3口为交流电相位检测口。用于确定交流电的起始相位。

程序清单:

LSIT P=PIC16F84

#INCLUDE P16F84INC

FC EQU0CH

FD EQU0DH

ORG 0

MAIN:CLRW

TRISRB

MOVWFRB;置RB口为输出口,

;且置其初值为0

MOVLW0FH

TRIS RA  ;置A口为输入口

KEYA:BTFSCRA,0 ;A键是否按下

GOTO KEYA ;A键未按下转

KEYA,等待

START:MOVLW80H ;A键按下,

;80H→F8

MOVWFF8

BTFSSRA,1 ;B键按下否

GOTO MAIN ;B键按下

PHASE:BTFSCRA3

GOTO PHASE ;等待交流电

零相位

MOVF8,W

MOVWFRB   ;F8→RB口

CALL DELAY;延时10秒

CLRC      ;清C

RRF F8  ;F8右移

BTFSS3,0

GOTO PHASE

GOTO START

DELAY:MOVLW150

MOVWFF9

MOVLW7  ;给RTCC预

设倍数1∶256

OPTION

LOOP:MOVLW255

SUBWFRTCC

BTFSS 32

DECFSZF9

GOTO LOOP

RETLW 0

END      ;程序结束

PIC16F84单片机控制电风扇的设计

PIC16F84单片机控制电风扇的设计

PIC16F84单片机控制电风扇的设计
