PIC16F877单片机原理图设计及应用
内容导读:
图1所示为PIC16F877单片机最小系统,图2所示为单片机与发光二级管的接线原理图,其中8个发光二极管与地之间通过一个8位拨码
图1所示为PIC16F877单片机最小系统,图2所示为单片机与发光二级管的接线原理图,其中8个发光二极管与地之间通过一个8位拨码开关连接。

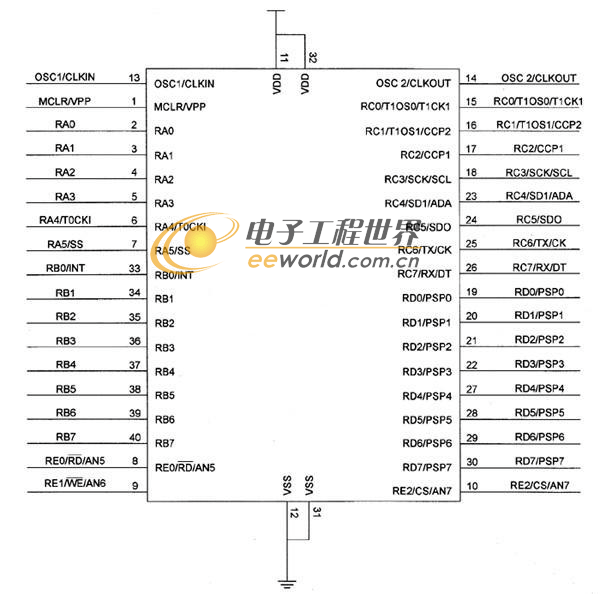

图1 PIC16F877最小系统

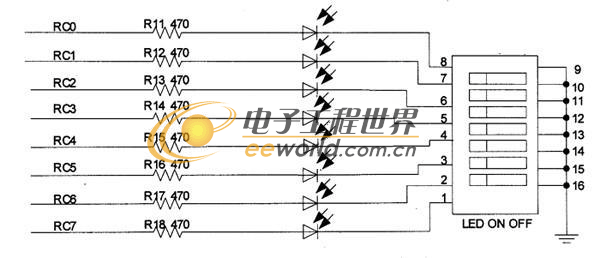

图2 单片机与发光二极管的接线原理图
标签:单片机
来源:互联网 作者: 时间:2008/12/11 13:41:00
