Ⅰ、写在前面

最近有很多朋友问：1.我的USART串口打印出来的数据是乱码？2.我的TIM定时器延时或定时不准确？

常见可能原因：

1.晶振问题：外部晶振不起振、或频率与配置不匹配。

2.软件问题：分频、倍频、时钟源选择等。

总结来说，主要还在于软件的问题。因为即使没有外部晶振，也可以使用内部晶振。

其实，软件的问题是容易得到解决的，只要你了解了STM32时钟配置里面具体内容就知道了。

关于本文的详细内容请看下面章节

Ⅱ、本文要点

要了解时钟的配置，就需要知道它在哪里配置，也就是还需要了解软件执行的流程。

1.软件流程

说软件流程是让大家知道系统时钟配置的位置。不管是使用寄存器开发，还是使用库（标准库、HAL库）开发STM32，工程中基本上都有“startup_stm32fxxxxx.s”这么一个启动文件。

在线调试的朋友应该知道，你点一下复位按钮，软件会跳转到下图的位置，其实可以看到复位之后第一个执行的函数就是【SystemInit】。说到这里，应该明白为什么我们在main函数开始没有看见时钟配置相关的函数了吧，程序是在复位后立马配置的时钟。

2.时钟配置位置

使用库库（标准库、HAL库）开发STM32的朋友，在工程中都可能会看到“system_stm32fxxx.c”这么一个文件，这个文件里面代码主要的功能就是配置STM32的系统时钟。

上面启动文件中说到的【SystemInit】函数就是在这个文件里面，【SystemInit】函数里面就是配置系统时钟的具体内容。配置系统时钟主要就是时钟源选择、分频、倍频等。

注意：STM32有多系列芯片，这里【SystemInit】函数里面代码的内容也因此不同。

3.外部晶振频率、系统时钟频率

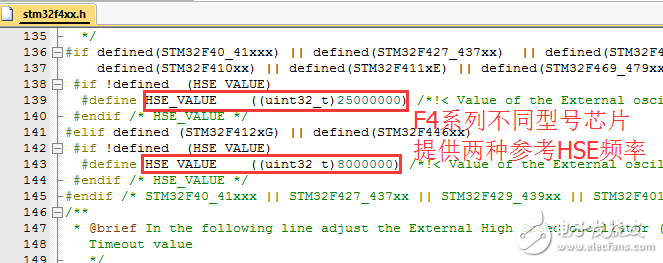

对于初学者，容易受到影响的就是两个参数：HSE_VALUE（外部晶振频率）、SystemCoreClock（系统时钟）。这个两个参数在ST提供的库中都有一个参考值，一般的开发板都是按照参考值设计的晶振，所以不用修改。但如果不同，那么就要修改。位置分别在“stm32fxxx.h”和“system_stm32fxxx.c”文件下面，如下图（F4系列为例）：

4.时钟树

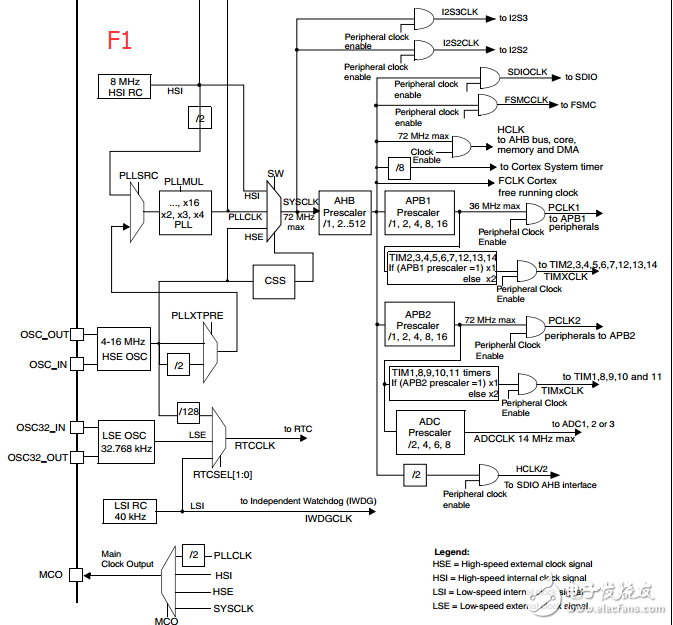

时钟树是很好反应时钟时钟源选择、分频、倍频的一个框图，要深入理解，请下载相关参考手册查看RCC章节的时钟树，下面截取部分系列芯片时钟树图：

5.MCO时钟输出

验证时钟配置是否正确的方法可以通过MCO输出时钟，用示波器检测一下就知道了。我前面提供的软件工程中有一段代码（如下图），主要就是MCO时钟输出的代码。

Ⅲ、说明

需要深入掌握STM32系统时钟配置的内容，还需要你自己认真阅读以下源代码（建议看一下注释说明）。官方提供的代码从命名上都是很容易理解的。
