对于proteus 6.9以后的版本,在安装盘里或LABCENTER公司有vdmagdi插件,安装该插件即可实现与KEIL的联调。
首先安装vdmagdi软件，然后再进行以下设置：
Keil设置

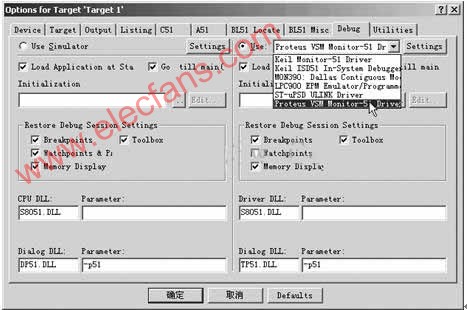

在Keil软件上单击“Project菜单/OpTIons for Target”选项或者点击工具栏的“option for ta rget”按钮 ，弹出窗口，点击“Debug”按钮，出现如图所示页面。
在出现的对话框里在右栏上部的下拉菜单里选中“Proteus VSM Monitor-51 Driver”。并且还要点击一下“Use”前面表明选中的小圆点。再点击“Setting”按钮，设置通信接口，在“Host”后面添上 “127.0.0.1”，如果使用的不是同一台电脑，则需要在这里添上另一台电脑的IP地址(另一台电脑也应安装Proteus)。在“Port”后面添加“8000”。设置好的情形如图所示，点击“OK”按钮即可。最后将工程编译，进入调试状态，并运行。
Proteus的设置
进入Proteus的ISIS，鼠标左键点击菜单“Debug”，选中“use romote debuger monitor”，如图所示。此后，便可实现KeilC与Proteus连接调试。
