1 引言

机关、院校日常作息需要计时和号音提示，笔者利用AT89C51型单片机和LM386型音频功率放大器构成了自动计时和号音播放器，成本低，效果好，值得推广。

2 AT89C51的主要特性和引脚功能

AT89C51是带4K字节闪烁可编程可擦除只读存储器（EPEROM）的低电压、高性能CMOS 8位微处理器（俗称单片机）。该单片机与工业标准的MCS－51型机的指令集和输出引脚兼容。AT89C51将多功能8位CPU和闪烁存储器组合在单个芯片中，为很多嵌入式控制提供了灵活性高且价格低廉的方案。

AT89C51的主要特性如下：

寿命达1000写/擦循环;

数据保留时间：10年;

全静态工作：0Hz－24MHz;

三级程序存储器锁定;

128×8位内部RAM;

32可编程I/O线;

2个16位定时器/计数器;

5个中断源;

可编程串行通道;

低功耗闲置和掉电模式;

片内振荡器和时钟电路。

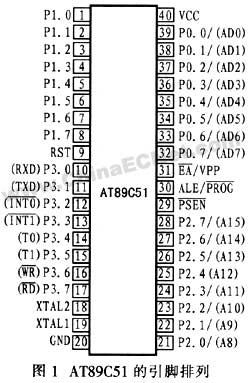

AT89C51引脚排列如图1所示，引脚功能如下：

VCC（40）：＋5V。

GND（20）：接地。

P0口（39－32）：P0口为8位漏极开路双向I/O口，每引脚可吸收8个TTL门电流。

P1口（1－8）：P1口是从内部提供上拉电阻器的8位双向I/O口，P1口缓冲器能接收和输出4个TTL门电流。

P2口（21－28）：P2口为内部上拉电阻器的8位双向I/O口，P2口缓冲器可接收和输出4个TTL门电流。

P3口（10－17）：P3口是8个带内部上拉电阻器的双向I/O口，可接收和输出4个TTL门电流，P3口也可作为AT89C51的特殊功能口。

RST（9）：复位输入。当振荡器复位时，要保持RST引脚2个机器周期的高电平时间。

ALE/PROG（30）：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的低位字节，在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6，它可用作对外部输出的脉冲或用于定时目的，要注意的是，每当访问外部数据存储器时，将跳过1个ALE脉冲。

PSEN（29）：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期2次PSEN有效，但在访问外部数据存储器时，这2次有效的PSEN信号将不出现。

EA/VPP（31）：当EA保持低电平时，外部程序存储器地址为（0000H－FFFFH）不管是否有内部程序存储器。FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。

XTAL1（19）：反向振荡器放大器的输入及内部时钟工作电路的输入。

XTAL2（18）：来自反向振荡器的输出。

3 号音自动播放系统的设计

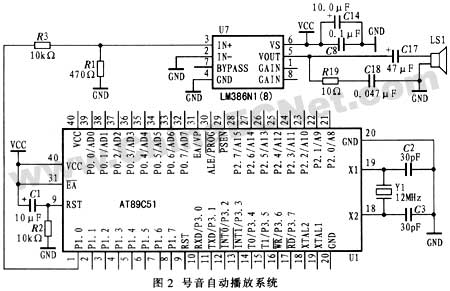

号音自动播放系统如图2所示，AT89C51的P1.0端接音频放大模块的IN＋端口，在音频放大模块的VOUT端接一个8欧姆或者16欧姆的喇叭。

3.1 电路设计及音乐编程原理

若要产生音频脉冲，只要算出某一音频的周期（1/频率），再将此周期除以2，即为半周期的时间。利用定时器计时半周期时间，每当计时终止后就将P1.0反相，然后重复计时再反相。就可在P1.0引脚上得到此频率的脉冲。

利用AT89C51的内部定时器使其工作计数器模式（MODE1）下，改变计数值TH0及TL0以产生不同频率的方法产生不同音阶，例如，频率为523Hz，其周期T＝1/523＝1912μs，因此只要令计数器计时956μs/1μs＝956，每计数956次时将I/O反相，就可得到中音DO（523Hz）。

计数脉冲值与频率的关系式是：

N＝f_i÷2÷f_r

式中，N是计数值;f_i是机器频率（晶体振荡器为12MHz时，其频率为1MHz）;f_r是想要产生的频率。

其计数初值T的求法如下：

T＝65536－N＝65536－f_i÷2÷f_r

例如：设K＝65536，f_i＝1MHz，求低音DO（261Hz）、中音DO（523Hz）、高音DO（1046Hz）的计数值。

T＝65536－N＝65536－f_i÷2÷f_r＝65536－1000000÷2÷f_r＝65536－500000/f_r

低音DO的T＝65536－500000/262＝63627

中音DO的T＝65536－500000/523＝64580

高音DO的T＝65536－500000/1046＝65059

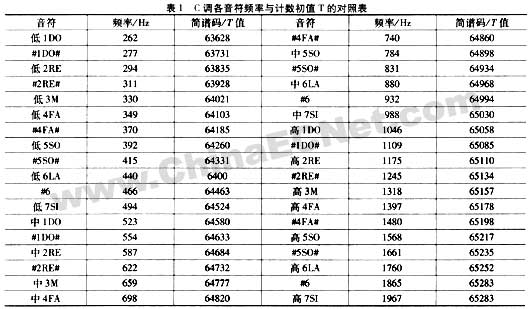

C调各音符频率与计数初值T对照如表1所示。

3.2 主程序流程

本系统主要完成作息定时和号音播放功能，因此用定时器T1中断方式产生100ms基准时间，再根据作息表上各段时间的长短对基准时间用软件计时。可以用查表方式取得计数参数，计时到后将播放子程序地址送DPTR，转入播放子程序，放2遍对应号音后再继续计时。主程序流程如图3所示。

播放子程序是用T0中断方式控制P1.0不断取反以产生不同频率音符，节拍的长短靠调用200ms延时子程序次数来完成。子程序也用查表来完成。
