第8181篇:构成单片正弦波振荡器的可编程模拟电路 |
| 发布时间:2006年4月23日 点击次数:727 |
| 来源: 作者:Stefano Salvatori and Paolo Lorenzi, University of Rome, Rome, Italy |

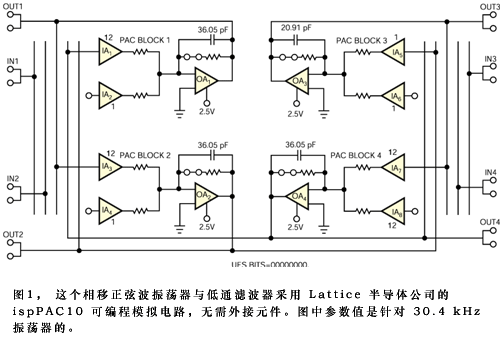

ispPAC10内的电阻器都是固定在标称250 kΩ上的,所有的电容器都是用户可选的,容值从1.07 pF~ 61.59 pF。图1显示将内部块1、2、4接成三部分级联一阶低通滤波器的 ispPAC10,它构成一个经典的移相RC振荡器。改变电容器的值可以产生18kHz~130 kHz 范围内的振荡频率。每个PAC块的增益固定为因数2,以得到-8dB的环路增益,这是起振所需的Barkhausen条件。块3的结构是一个一阶低通滤波器,用以减少振荡器输出端的THD（总谐波失真）。块3中的电容器值对滤波性能作了优化,因此与移相级的电容器值有所差别。

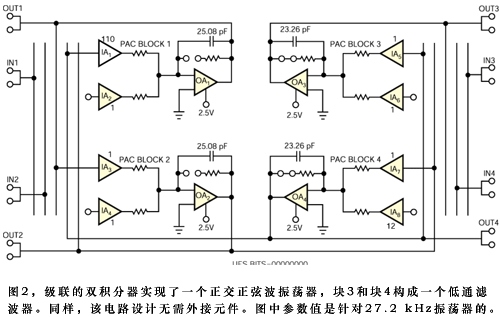

图2中的电路是一个双积分回路,它构成一个经典的正交RC振荡器。电路的振荡频率从12kHz ~ 126kHz,它与块1与块2构成的积分器时间常数有关。理论上说,每个积分器都应是绝对的单位增益,但实际上,ispPAC只允许反向积分器的规格,并且产生稳定的正弦信号需要块1的增益至少为-4dB。该电路采用的增益为-10dB。ispPAC10的两个附加块构成了一个二阶低通滤波器,用于降低输出端的THD。两个振荡器电路中均可以改变低通滤波器的增益,从而使电路输出能在所有频率上提供规定的电压,如1V p-p。

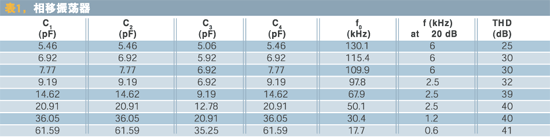

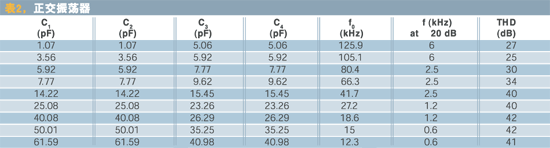

表1和表2分别是移相和正交振荡器的元件与输出特性。CN为用于第n个PAC块的电容器值,该块振荡于频率f0。本设计用Tektronix TDS1002数字示波器的FFT功能测量 THD,以及-20 dB电平时每个输出频率对中心频率f0的谱线宽度。

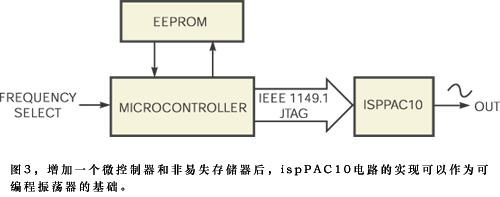

图3表示一个微控制器针对规定频率对ispPAC振荡器作动态重新配置。非易失存储器保存规定频率的电容与增益值,用于ispPAC10的每个电路块。数据传输通过ispPAC10的串行测试访问端口,采用IEEE 1149.1 JTAG标准协议。
|
|
|
|
