引 言

目前，台式电子秤在商业贸易中的使用已相当普遍，但存在较大的局限性：体积大、成本高、需要工频交流电源供应、携带不便、应用场所受到制约。现有的便携秤为杆秤或以弹簧、拉伸变形来实现计量的弹簧秤，居民用户使用的基本是杆秤。弹簧盘秤制造工艺要求较高，弹簧的疲劳问题无法彻底解决，一旦超过弹簧弹性限度，弹簧秤就会产生很大误差，以至损坏，影响到称重的准确性和可靠性，只是一种暂时的代用品，也被列入逐渐取消的行列。多年来，人们一直期待测量准确、携带方便、价格低廉的便携式电子秤（袖珍电子秤）投放市场。

基于电子秤的现状，本项目拟研究一种用单片机控制的高精度智能电子秤设计方案。这种高精度智能电子秤体积小、计量准确、携带方便，集质量称量功能与价格计算功能于一体，能够满足商业贸易和居民家庭的使用需求。

本项目研究的便携式电子秤主要技术指标为：称量范围0～15kg；分度值0.01kg；精度等级ⅲ级；电源dc1.5v（一节5号电池供电）。主要功能有自检、去皮、计价、累计、单价设定、计量单位选择、过载报警和弱电压指示等。仪器若不进行称量操作，5分钟后自动进入休眠模式，降低电源消耗。

仪器的测量原理

本文采用电容传感器进行称重，有别于目前市场上使用的应变式称重传感器。应变式称重传感器设计成本很高，难以普及，而电容传感器具有结构简单、灵敏度高、动态特性好、无接触测量、分辨力强、适应性强和抗干扰力强等优点，最大特点是价格便宜，但它的主要缺点是电容量一般很小，仅几十至几百皮法，甚至只有几个皮法，环境变化将影响电容量发生变化，因而应用受到一定程度的限制。在电子称重技术的应用中，可将电子线路紧靠传感器的极板以减小电缆分布电容的影响，利用微处理技术对电容式传感器的温度特性和非线性特性进行补偿。 本文采用变极距式电容传感器，它由一对距离可变的平行极板构成。两板以弹性元件相连，当向一活动板施加拉力时，两极板距离发生变化，从而改变了平板电容器的电容量。经电容-频率转换电路后，电路输出频率与电容成正比。被测物重量与电容量改变成正比，频率的改变即频差与在传感器上所加重物的重量成正比，因而变极距式电容传感器有良好的线性度。测质量时只须测出电容的变化量。然而，电容值的直接测量非常困难。因此，系统将不易测量的电容变化量转换成易于测量的频率信号的变化量，并采用高稳定参考电容生成参考频率信号，消除系统误差，实现高精度测量。电容－频率转换框图如图1所示。两路频率分别送入后级处理电路，经过数据选择、带通滤波传入单片机系统。

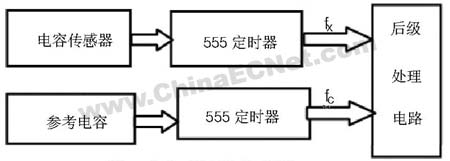

图1　电容频率转换框图

硬件电路设计

仪器的构成

本文研究的便携式电子秤硬件系统由电源、电容传感器、高稳定参考电容、icm7556定时器、max325多路开关、pic16f628单片机系统、控制键盘、lcd显示等组成。测量系统硬件电路框图如图2所示。

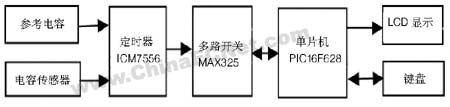

图2　仪器结构框图

pic16f628的主要功能特点

pic16f628单片机是microchip公司的pic系列单片机之一。pic 8位单片机系列是该公司推出采用risc(reduced instruction set computer)结构的嵌入式控制器，具有执行速度高、功耗低、体积小巧、工作电压低、驱动能力强、品种丰富等优越性能。其总线结构采取数据总线和指令线分离独立的哈佛(harvard)结构，具有很高的流水处理速度。与同类8位单片机相比，程序存储器可节省一半，指令运行速度可以提高4倍左右。此外，pic系列单片机集成了一系列外部功能模块，例如：上电复位电路、i/o引脚上拉电路、看门狗定时器等。这样，在组成系统时，就可以最大限度的简化电路、降低成本，提高系统的可靠性。

pic16f628单片机具有直接驱动液晶显示器的能力。输入端口具有跳变中断能力，能方便地接收按键输入，另有多级外部及内部中断，可通过程序禁止主晶振振荡而使单片机进入低功耗状态，适合用于以电池作能源、需液晶驱动的应用场合。

pic16f628单片机的工作电压范围为3.0v~5.5v，时钟频率为dc~20mhz，内部具有1k 14（位）片内程序存储器，224字节通用ram，128字节eeprom，15根双向i/o线和10个中断源，并带有一个16位定时器/计数器（tmr1）和一个8位定时器/计数器（tmr0）。

pic16f628的精简指令集仅有35条指令，除了地址分支跳转指令（goto、call）为双周期指令外，其余皆为单周期指令，执行速度可调范围宽（dc~200ns），具有8级硬件堆栈，3种寻址方式（直接、间接、相对）。

pic16f628的15个i/o口均是独立双向可编程的，并可直接驱动led数码管，最大拉电流和灌电流分别为25ma和20ma。tmr0带有8位可编程预分频器，可进行1~256分频。

pic16f628信息处理单元电路的设计

pic16f628是整个系统的信息处理核心。它需要完成键盘输入检测、采样通道选择、信号分析处理、信息显示、欠电报警和过载报警等多种智能功能。单片机信息处理单元电路如图3所示。图中采用的max325是maxim公司生产的精密单电源spst（single-pole single-throw）模拟开关，它由一个常开型开关和一个常闭型开关组成，具有低功耗、低导通电阻等特点。该芯片两控制端（in1、in2）均连接cpu的rb3引脚，系统两路频率信号输入通道的选择由cpu控制。低电压检测信号通过芯片6脚（int）输入，低压时产生外部中断。键盘检测信号与芯片10~12脚（rb4~rb6）相连，有键按下，就产生rb口电平变换中断，在中断服务程序中，扫描键盘，取得键值。显示缓冲区的写入依靠芯片中通用同步/异步收发器（usart），显示器lcd的数据端和时钟端分别与芯片的7脚（dt）、8脚（ck）相接。

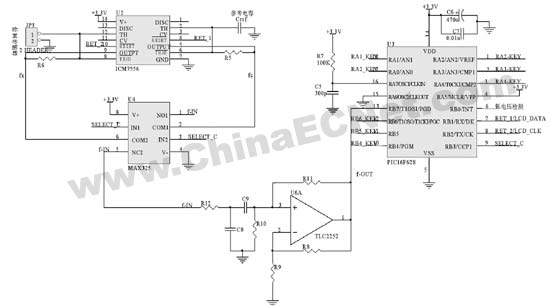

图3　信息处理单元电路

软件设计

作为便携式仪器，系统在整个设计过程中遵循简化硬件电路，以软件设计代替硬件的设计原则，最大限度的减小仪器的体积和重量，因而系统的软件实现功能丰富。软件设计采用模块化结构，主要有人工校正模块、欠电报警模块、键盘检测模块、采样通道切换模块和数据处理模块。

系统主程序

系统主程序控制单片机系统按预定的操作方式运行，它是单片机系统程序的框架。系统上电后，对系统进行初始化。初始化程序主要完成对单片机内专用寄存器的设定，单片机工作方式及各端口的工作状态的规定。系统初始化之后，进行计数器读取、零点校正、过载检测等工作。主程序流程图如图4所示。

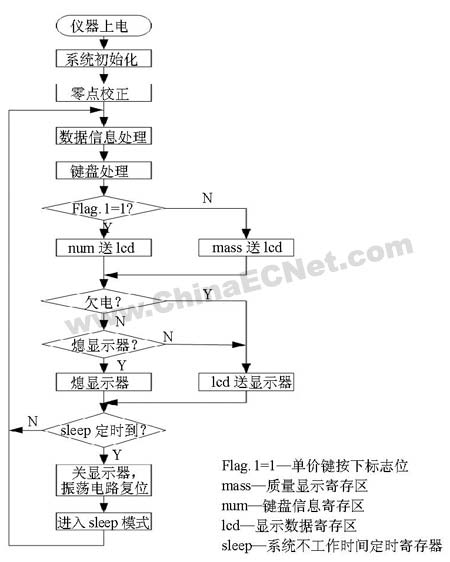

图4　系统主程序流程图

中断服务程序设计

系统程序设计中，键盘检测产生外部中断，采样通道产生内部定时中断。在中断优先级的问题上，因为pic16f628单片机只有一个中断入口地址0004h，每种中断都要由此进入中断程序，所以中断程序开始现场保护后，要进行各种中断标志位的顺序检测和判断。当判断到中断标志位时，转到相应的中断服务子程序中，根据检测标志位的顺序，定义中断优先级，先判断定时中断优先级最高，其次是键盘检测中断。中断服务程序流程图如图5所示。

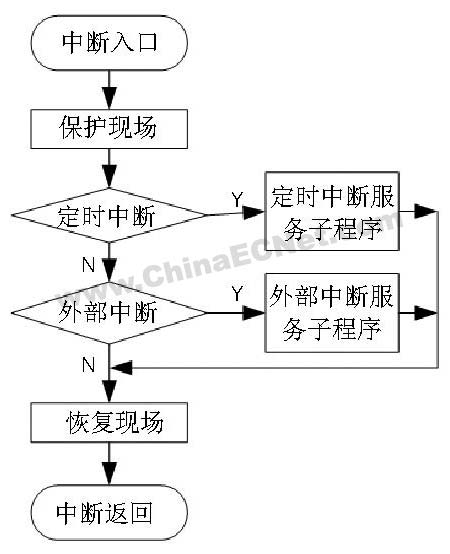

图5中断服务程序流程

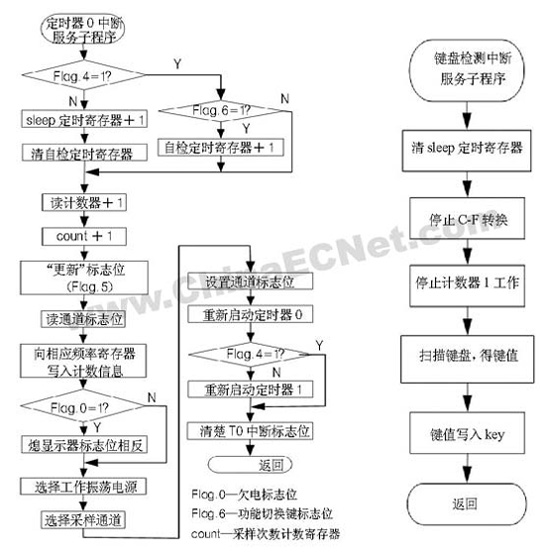

采样通道切换模块，系统传感器单元含有两个电容－频率转换电路，两个电路输出信号的获取均通过单片机pic16f628的计数器1实现。利用定时器0的定时中断功能，每隔0.1s切换一次振荡工作电路及模拟开关max325通道。定时器0中断服务程序流程图如图6所示。

图6　定时器0中断服务程序流程图
图7　键盘中断服务程序流程图

键盘检测模块，系统中按键组合成键盘后排列成3 5矩阵形式，采用rb口中断的方式检测键盘中有无按键。对各列线都送以低电平（称为"全扫描"），若有键按下，则产生中断。进入中断程序后，通过"逐列扫描"（逐列送低电平），查看各行线电平值来鉴别被按下的键，返回键值。对按键的具体处理由主程序中键盘处理子程序完成。键盘检测中断服务程序流程图如图7所示。

软件抗干扰设计

测量算法采用数字滤波、曲线拟合两种数据处理方法。数字滤波（软件滤波）复用性好、可实现超低频滤波且修改方便。因此，在硬件滤波设计基础上，系统通过软件滤波进一步滤除有害干扰信号。同时，曲线拟合使系统对测量曲线进行不失真跟踪处理，也保证了测量计算的准确性。

pic16f628片内带有看门狗定时器（wdt），它是一个拥有独立的rc 时钟信号源、计时周期约为18ms的cpu片内自激式rc振荡计时器。在烧写程序时借助程序烧写器启用wdt，一旦程序跑飞，wdt将立即强迫程序返回到复位向量处（在复位向量处安排了一段出错程序），即可将系统纳入正轨。

软件低功耗设计

因为系统功耗正比于cpu的工作时间，所以尽量缩短cpu的运行时间应是低功耗软件设计的一条重要准则。

(1) 使用单片机睡眠方式

pic16f628设有低功耗模式，即睡眠方式（sleep）。便携式电子秤作为随身携带的手持式称量器具，一定不是常处在工作状态。在未关断电源的情况下，当器具闲置了预定的一段时间后，单片机将自动进入sleep模式，在"睡眠"方式，耗电小于1 a。

(2) 使用单片机的中断功能

系统软件设计应用了三个中断：rb口中断（用于检测键盘输入）、外部中断（用于低电压检测）、定时器0中断（用于切换频率量输入通道）。中断的使用有效地减少了cpu的运行时间，从而降低功耗。

本系统中，严格选用低功耗的cmos器件，硬件上的配合简单而有效，软件上的设计周密而层次分明，整个系统能真正的实现低功耗工作。

结束语

本文设计研究的准确度等级ⅲ级、最大称量15kg并集多种智能功能于一体的便携式电子秤，技术指标参考了目前国内市场上使用最多、国内外产量最大的电子衡器的技术指标，由此可预见产品投放市场后将有极大的竞争力。
