基于PIC16F628单片机的PVS控制系统设计

导读:
关键字:
PVS,PIC16F628,控制系统,单片机,

引言

随着表面贴装技术(SurfaceMounted Technology,SMT)的不断优化及贴片元器件制作工艺的迅速发展,贴片机在电子制造业中的应用日益突出。CM402型高速贴片机是由日本松下公司研发和生产,针对某些特定工件、按特定工序进行批量加工的专用设备。根据笔者为期两周的现场调查和论证,传统CM402型高速贴片机在拼接料生产过程中,若出现拼接料检知停止时,停机扫料的时间将影响到生产效率。通过认真分析该设备的工序流程及阅读其用户手册,可将此拼接料检知、停机扫料程序进行技术改造,并在原有电控系统上利用PVS控制系统替代TImer(计时器),可实现接料不停机控制功能,从而可提升其生产效率。

本文以利用PIC16F628单片机构成PVS控制系统为例,从硬件系统设计和软件系统设计入手,给出了印制电路板图、电路原理图及源代码。

硬件系统设计

该PVS控制系统以PIC16F628单片机为核心,由PIC16F628单片机及其外围元器件、电源模块、继电器模块组成,印制电路板和电路原理图如图1、图2所示。

图1 印制电路板

基于PIC16F628单片机的PVS控制系统设计

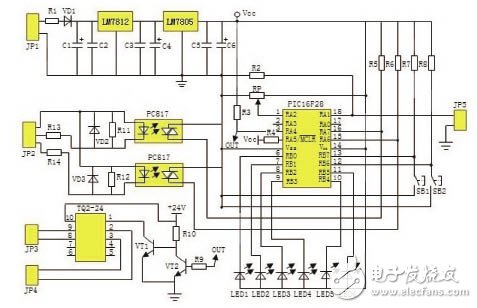

图2 原理图
来源;21ic

来源:工程师周亮   作者:21ic  2019/10/21 16:23:00
