声音导引系统，主要是靠声音来完成对机器的智能控制，既方便又快捷。尤其是环境比较恶劣、不适合人类停留的地方，可以依靠声音来控制机器的正常运行。声音导引系统也是智能化控制的一个方面，对未来的智能化发展有较大的促进作用，对未来智能机器人的研究也大有帮助。

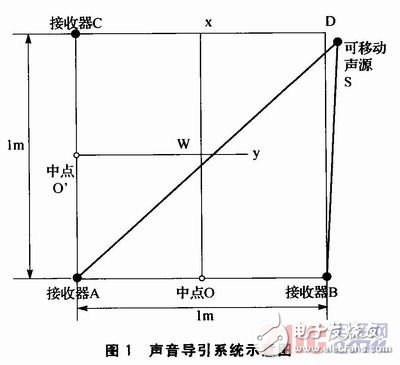

如图1所示，声音导引系统由1个可移动声源S，声音接收器A、B和C构成。其中，可移动声源由发声模块和无线接收模块组成；A、B、C三处各放置一个声音接收器。
针对系统设计要求，可以采用以下实现方案：在O点设置一个STM32单片机控制器，作为A、B、C三个声音接收器的公共控制器，并通过一个公共无线发送模块向可移动声源发送反馈信号。可移动声源开始运动并发出声音后，声音接收器A、B和C收到声音，将声音信号分别传送给STM32单片机，由STM32单片机判别A、B和C哪个声音接收器先接收到该声音信号。
若声音接收器B先收到，则不发送反馈信号给可移动声源。一旦声音接收器A先收到声音信号，表明可移动声源已经在定位误差的范围内到达Ox线，无线发送模块立即向可移动声源发送反馈信号，可移动声源接收到该信号后，立即停止运动。该方案电路简单，只需要一套无线收发系统，因此也节约了成本。
本系统中，可移动声源由EDC-CarX V1．0-2007．06四驱版DIY竞赛小车、日本NEC电机控制ASSP芯片MMC-1、STM32 Cortex-M3系列单片机、无线接收模块、天线、蜂鸣器组成；音频接收模块、无线发送模块、天线组成声音接收器。

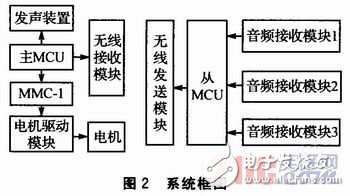

如图2所示，本系统主要靠无线模块实现主从控制器之间的通信，进而通过MCU-1来控制电机的运行状态。由于该系统要求系统的响应速度快、功耗低、稳定性高等，一般的C51单片机不能满足要求，综合考虑选择ST公司Cortex-M3系列的STM32F1103VE作为主控芯片。该芯片基于专为要求高性能、低成本、低功耗的嵌入式应用设计的ARM Cortex-M3内核。其特点如下：工作时钟频率最高达到72 MHz；单周期乘法和硬件除法；256～512KB的Flash，高达64 KB的SRAM；睡眠、停机和待机3种低功耗模式；2通道12位D／A转换器；多达13个通信接口；11个定时器，可以进行输入捕捉／输出比较／PWM信号通道和增量编码输入。

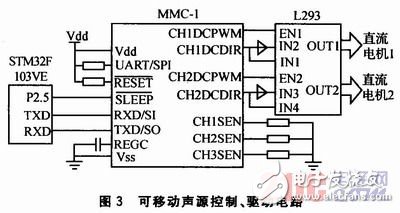

可移动声源电机部分由STM32-F103VE、MMC-1和L293芯片驱动，其控制、驱动电路如图3所示。MMC-1和L293都是直流电机的控制芯片，这种组合更有利于精确控制。

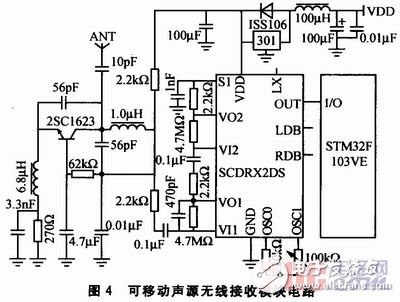

无线接收模块电路如图4所示。SCDRX2DS为无线接收模块的控制芯片。301是电路的稳压芯片，起到电压保护的作用。
本系统的软件部分主要分为移动声音模块和声音接收模块。采用ST公司提供的函数库进行开发。该函数库是一个固件函数包，它由程序、数据结构和宏组成，包括了微控制器所有外设的性能特征，以及每一个外设的驱动描述和应用实例。通过使用函数库，无需深入掌握细节，用户就可以轻松地应用外设，从而大大缩短了用户的编程时间，进而降低了开发成本。为了减小开发难度，本设计以引用函数库为主，添加自己的用户程序完成整个系统的软件部分。

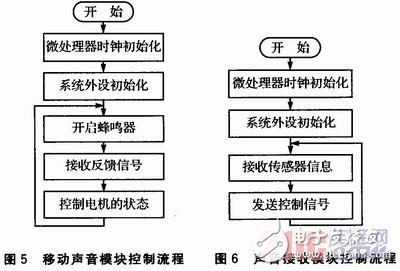

本模块主要实现移动声音控制器的功能。利用延时的方法产生高低电平来驱动蜂鸣器产生声源。通过SPI串口和NEC的从控芯片进行通信，发送命令进而来控制电机的运行状态。通过无线模块接收的信息先暂存在SPI的缓冲区中，以备控制命令及时发送。发送的控制命令有前进、后退、左转、右转和停止信号。移动声音模块控制流程如图5所示。
本模块的功能主要是循环接收传感器的信息，根据3个接收器传回声音的顺序不同，来判断移动声音的位置和运行状态，进而将前进、后退、左转和右转控制命令发送给移动声源。由于该控制器的采样频率要高，因此把主控制器的时钟频率通过PLL调到最大72 MHz。声音接收模块控制流程如图6所示。
测试仪器包括：100 MHz数字示波器，数字万用表（型号VICTOR-VC890D），STM32单片机开发板，秒表，卷尺。
用示波器观测单片机、MMC-1芯片的输入／输出引脚信号波形，用数字万用表检查元件有无虚焊，从而确定对电机的驱动情况。
用秒表、卷尺测试小车运动的平均速度，并量取定位误差。假设小车初始位置为S0，小车停止位置为S且SS0与间夹角为α，全程运动时间为t，S与0x线间距离为d，则小车平均速度为SS0·tan（α／t）。

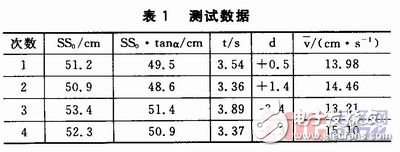

测试数据如表1所列。
可移动声源开始运动并发出声音，3个声音接收器收到来自可移动声源的声音信号后，立即发出各自载波频率的反馈信号给可移动声源。可移动声源根据接收到的不同信号频率判断反馈信号的源头，从而由MCU发出相应控制信号（前进、倒退和转弯），导引可移动声源在定位误差的范围内。
