STM32作为现在最流行的单片机，广泛应用与各个领域。现在的手持设备也经常用STM32作为主控芯片。手持设备一般带有显示器、数据存储单元、按键、蜂鸣器这几个最常见的部分。

以上设备就是把电路板装进去的效果，由于涉嫌本人的项目隐私，给大家打了马赛克。

下面，我把电路板的原理图和电路板PCB一一奉献给大家。

1.STM32主控mcu电路

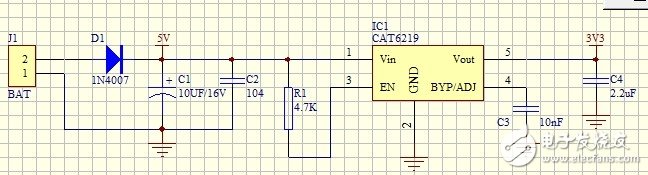

2.电源电路图

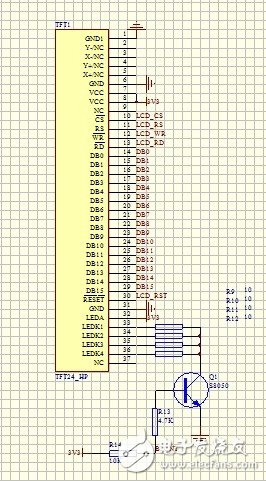

3.液晶屏电路图

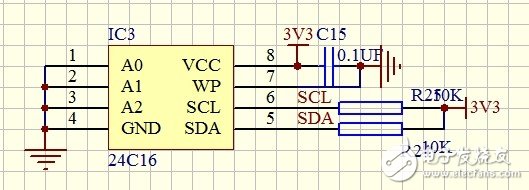

4.EEPROM部分

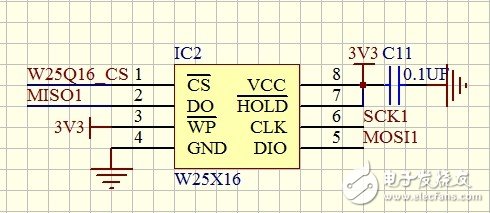

5.FLASH部分

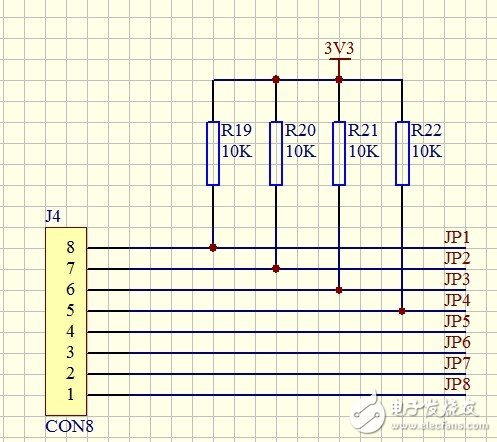

6.矩阵键盘部分

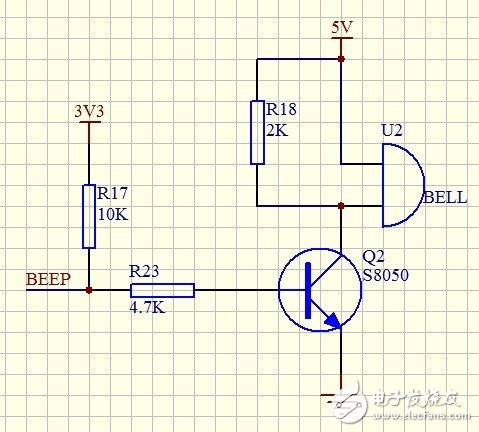

7.蜂鸣器部分

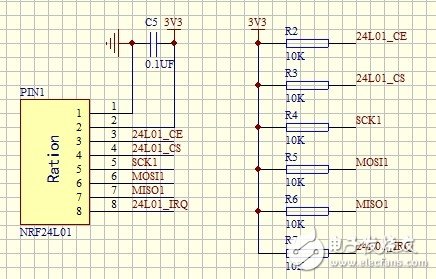

8.无线通信部分（可做远程遥控）

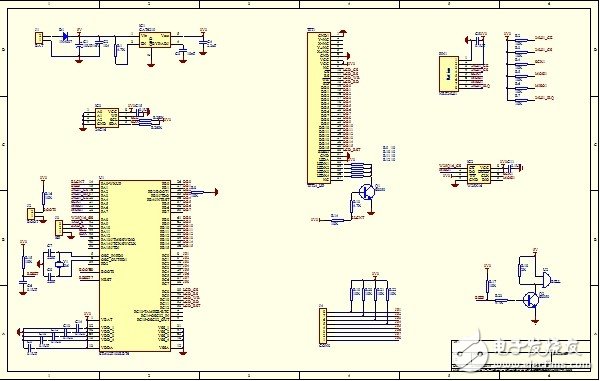

9.完整的原理图

10.制作好的PCB图
