1．实验任务
用AT89S51单片机的定时/计数器T0产生一秒的定时时间，作为秒计数时间，当一秒产生时，秒计数加1，秒计数到60时，自动从0开始。硬件电路如下图所示
2．电路原理图

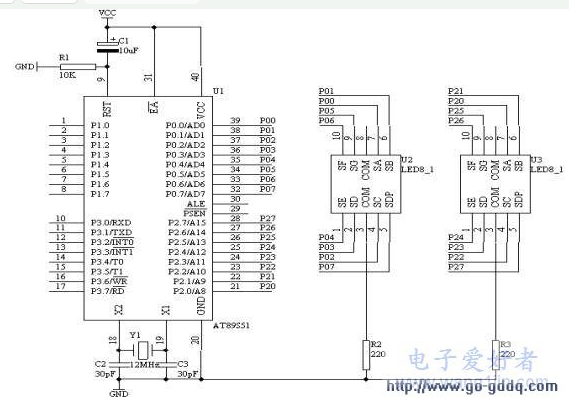

图4.15.1
3．系统板上硬件连线
（1）．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。
（2）．把“单片机系统”区域中的P2.0/A8－P2.7/A15端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P2.0/A8对应着a，P2.1/A9对应着b，……，P2.7/A15对应着h。
4．程序设计内容
AT89S51单片机的内部16位定时/计数器是一个可编程定时/计数器，它既可以工作在13位定时方式，也可以工作在16位定时方式和8位定时方式。只要通过设置特殊功能寄存器TMOD，即可完成。定时/计数器何时工作也是通过软件来设定TCON特殊功能寄存器来完成的。
现在我们选择16位定时工作方式，对于T0来说，最大定时也只有65536us，即65.536ms，无法达到我们所需要的1秒的定时，因此，我们必须通过软件来处理这个问题，假设我们取T0的最大定时为50ms，即要定时1秒需要经过20次的50ms的定时。对于这20次我们就可以采用软件的方法来统计了。
因此，我们设定TMOD＝00000001B，即TMOD＝01H
下面我们要给T0定时/计数器的TH0，TL0装入预置初值，通过下面的公式可以计算出
TH0＝（216－50000） / 256
TL0＝（216－50000） MOD 256
当T0在工作的时候，我们如何得知50ms的定时时间已到，这回我们通过检测TCON特殊功能寄存器中的TF0标志位，如果TF0＝1表示定时时间已到。
5．程序

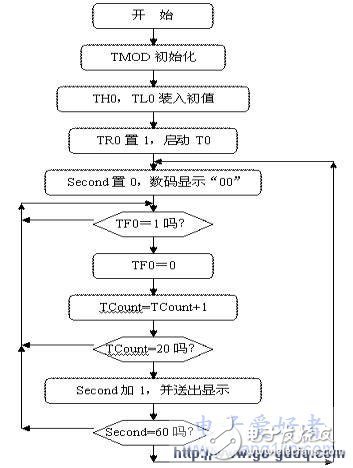

图4.15.2
6．汇编源程序（查询法）
SECOND EQU 30H
TCOUNT EQU 31H
ORG 00H
START： MOV SECOND，#00H
MOV TCOUNT，#00H
MOV TMOD，#01H
MOV TH0，#（65536-50000） / 256
MOV TL0，#（65536-50000） MOD 256
SETB TR0
DISP： MOV A，SECOND
MOV B，#10
DIV AB
MOV DPTR，#TABLE
MOVC A，@A+DPTR
MOV P0，A
MOV A，B
MOVC A，@A+DPTR
MOV P2，A
WAIT： JNB TF0，WAIT
CLR TF0
MOV TH0，#（65536-50000） / 256
MOV TL0，#（65536-50000） MOD 256
INC TCOUNT
MOV A，TCOUNT
CJNE A，#20，NEXT
MOV TCOUNT，#00H
INC SECOND
MOV A，SECOND
CJNE A，#60，NEX
MOV SECOND，#00H
NEX： LJMP DISP
NEXT： LJMP WAIT
TABLE： DB 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH
END
7．C语言源程序（查询法）
#include
unsigned char code dispcode［］={0x3f，0x06，0x5b，0x4f，
0x66，0x6d，0x7d，0x07，
0x7f，0x6f，0x77，0x7c，
0x39，0x5e，0x79，0x71，0x00};
unsigned char second;
unsigned char tcount;
void main（void）
{
TMOD=0x01;
TH0=（65536-50000）/256;
TL0=（65536-50000）%6;
TR0=1;
tcount=0;
second=0;
P0=dispcode［second/10］;
P2=dispcode［second］;
while（1）
{
if（TF0==1）
{
tcount++;
if（tcount==20）
{
tcount=0;
second++;
if（second==60）
{
second=0;
}
P0=dispcode［second/10］;
P2=dispcode［second］;
}
TF0=0;
TH0=（65536-50000）/256;
TL0=（65536-50000）%6;
}
}
}
8．汇编源程序（中断法）
SECOND EQU 30H
TCOUNT EQU 31H
ORG 00H
LJMP START
ORG 0BH
LJMP INT0X
START： MOV SECOND，#00H
MOV A，SECOND
MOV B，#10
DIV AB
MOV DPTR，#TABLE
MOVC A，@A+DPTR
MOV P0，A
MOV A，B
MOVC A，@A+DPTR
MOV P2，A
MOV TCOUNT，#00H
MOV TMOD，#01H
MOV TH0，#（65536-50000） / 256
MOV TL0，#（65536-50000） MOD 256
SETB TR0
SETB ET0
SETB EA
SJMP $
INT0X：
MOV TH0，#（65536-50000） / 256
MOV TL0，#（65536-50000） MOD 256
INC TCOUNT
MOV A，TCOUNT
CJNE A，#20，NEXT
MOV TCOUNT，#00H
INC SECOND
MOV A，SECOND
CJNE A，#60，NEX
MOV SECOND，#00H
NEX： MOV A，SECOND
MOV B，#10
DIV AB
MOV DPTR，#TABLE
MOVC A，@A+DPTR
MOV P0，A
MOV A，B
MOVC A，@A+DPTR
MOV P2，A
NEXT： RETI
TABLE： DB 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH
END
9．C语言源程序（中断法）
#include
unsigned char code dispcode［］={0x3f，0x06，0x5b，0x4f，
0x66，0x6d，0x7d，0x07，
0x7f，0x6f，0x77，0x7c，
0x39，0x5e，0x79，0x71，0x00};
unsigned char second;
unsigned char tcount;
void main（void）
{
TMOD=0x01;
TH0=（65536-50000）/256;
TL0=（65536-50000）%6;
TR0=1;
ET0=1;
EA=1;
tcount=0;
second=0;
P0=dispcode［second/10］;
P2=dispcode［second］;
while（1）;
}
void t0（void） interrupt 1 using 0
{
tcount++;
if（tcount==20）
{
tcount=0;
second++;
if（second==60）
{
second=0;
}
P0=dispcode［second/10］;
P2=dispcode［second］;
}
TH0=（65536-50000）/256;
TL0=（65536-50000）%6;
}
