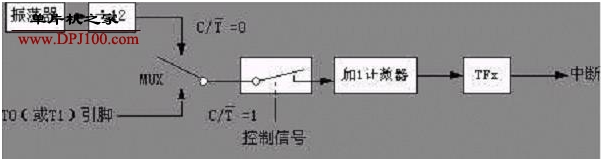

1、定时器/计数器的结构如图1所示。


2 、定时器/计数器方式控制寄存器TMOD

TMOD用于控制定时器/汁数器的工作模式及工作方式，其字节地址为80H，格式如下。其中，低4位用于决定T0的工作方式，高4位用于决定T1的工作方式。


1）、M1和M0工作方式控制位

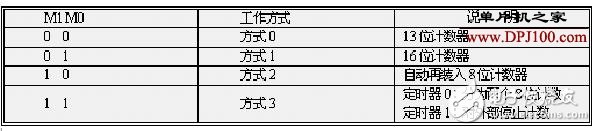

M0和M1为工作方式控制位，确定4种工作方式，如表1所示。


2）、C/T定时器/计数器方式选择位

C/T=0，设置为定时方式，对机器周期进行计数；

C/T=1，设定为计数方式，对外部信号进行计数，外部信号接至T0（P3.4）或T1（P3.5）引脚。

3）、GATE门控位

GATE=0时，只要用软件使TR0（或TR1）置1就能启动定时器T0（或T1）；

GATE=1时，只有在INT0（或INT1）引脚为高电平的情况下，且由软件使TR0（或TR1）置1时，才能启动定时器T0（或T1）工作。
