倒计时器在生活非常有用，用单片机自制，不但电路简单，而且功能可根据需要自行设计。由74系列、40系列小规模数字芯片设计的倒计时器非常多，但有显示不直观（无LED数码管）；调整参数不灵活；计时精度低（采用RC振荡）等缺点。
一、功能介绍
1． 独立的三路倒计时。均可独立设置启动、关闭。
2． 范围：0~20小时，可任意设定。关机后数据不丢失。计时精度高：《0.1S
3．。独立的三路输出：
a：第1路 蜂鸣器输出： 15S
b：第2路PNP晶体管输出：5S
c：第3路 PNP晶体管输出：直致关机
二、工作原理

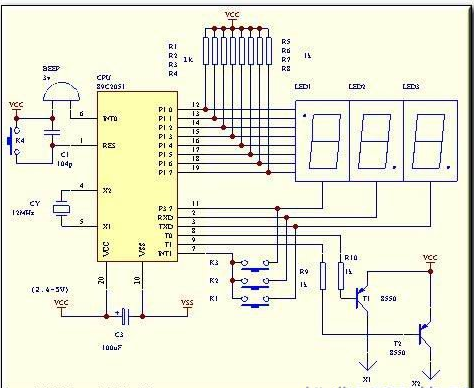

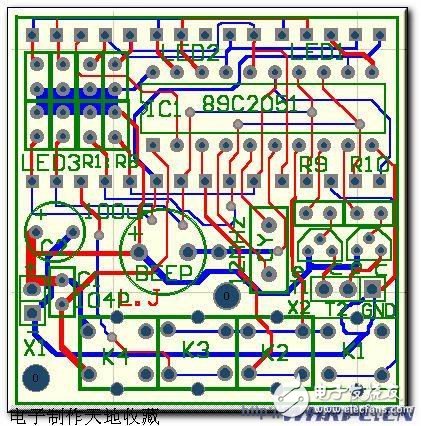

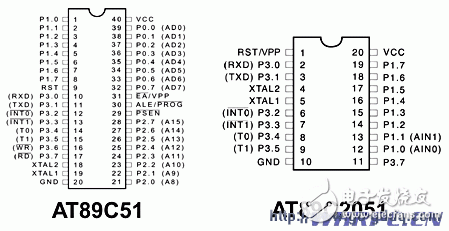

电路见上图整机由89c2051、三位LED数码管、K1-K4、R、T等元器件组成。89C2051内部T1定时器完成100mS定时中断功能。为了减少硬件，由89C2051的P1口直接输出LED的段码，BCD转换由软件完成。位选码由P3.0，P3.1，P3.7输出。键盘扫描与LED位选码的脚共用。
由于89C2051的灌入电流：20mA。故直接驱动：蜂鸣器、PNP晶体管。LED数码管采用共阴高亮型，LED1数码管要旋转180度。因为要显示：“19：99”，而只有三位数码管，因此用第三位的数码管的小数点表示“1”。
三、软件编制

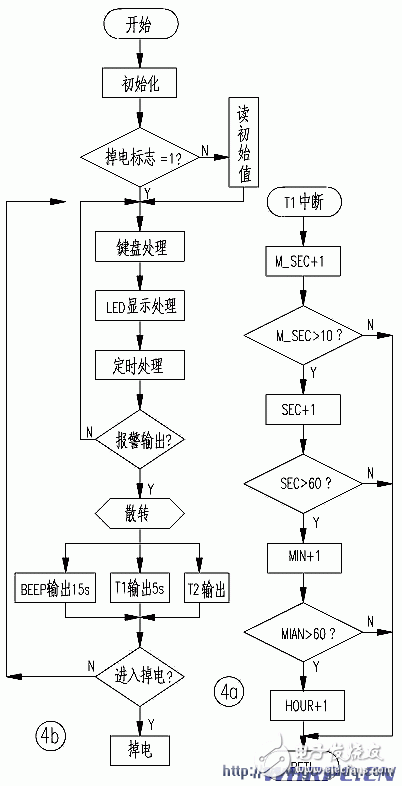

（软件流程见图三）
在T1中断程序中做一个软时钟，在定时处理程序不断查寻时间，并根据每路的启动状态，判别是否要减数。每路倒计时到“0”后，均要判别其它两路是否已启动。如果没有启动，则CPU进入掉电模式，电流《1.5uA，因此电路中无电源开关，再次启动，由K4（复位键）完成。每路倒计数的初值、启动状态（是否开始倒计数），均可单独设定并存在89c2015的RAM中，只要不断电，数据不会改变。
四、操作说明
电路中设有K1~K4四个开关：
1．功能如下：
K1：定时路数切换。上电：LED显示第1路定时时间，按下k1，LED显示第1路定时启动状态： 【F】表示：关 。【n】表示：开。再按下K1后，依此进入第2路、3路的设置，最后进入关机状态。 LED显示：【OFF】，K3按下则关机。
K2：小时位加1。当超过9小时后，LED1的小数位亮。表示“1”，因此LED显示最大的定时时间：19小时。LED1安装时要倒过来，而且最好用绿色的。K3：分位加1 、 启动状态切换【F-n-F】、关机确认。
1、 当LED数码管显示定时时间时，按下K3则相应路数的分位加1。范围：0~59分钟。
2、 当LED数码管显示【1.F】或【2.F】或【3F】时，按下K3则【F】变为【n】，再次按下K3则【n】变为【F】，一旦进入【n】则相应路数的倒计时就启动。
3、 当LED数码管显示【OFF】时，表示CPU已处于关机模式，只要按下K3，则CPU进入掉电模式。
K4：复位 复位89C2051，把MCU从掉电模式拉出重新启动。以上电路定时初值及启动状态均可时时改变。
2．定时初值及启动状态的设定：
三路定时初值及启动状态均可一次设置好，方法如下：
1、K1~K3键任意键按下不松约5s后，LED数码管显示开始闪烁，表示已进入初值和启动状态设定模式。
2、通过K1-K3的操作，可对三路的定时初值及启动状态进入设定。
四、注意事项
1、 当MCU用6MHz晶振时，工作电压可在2.6-5.5V之间。
2、 外接继电器，请注意工作电压，及晶体管的保护。
;***************
;TImer_program 2000-12-3 倒计时器源程序
;***************
TImers equ 08h
;**************************************************
al1_min equ TImers+1h
al1_hour equ TImers+2h
al2_min equ timers+3h
al2_hour equ timers+4h
al3_min equ timers+5h
al3_hour equ timers+6h
flash equ timers+7h
;****************************************************************
del1 equ flash+1h
del2 equ flash+2h
del3 equ flash+3h ;ram addres at 12h
;*****************************************************************
key_data equ del3+1h
sec equ del3+2h
timer_no equ sec+1h
del4 equ timer_no+1h
key_power equ del4+1h
;*************************************************
time_led1 equ 24h
time_led2 equ time_led1+1
time_led3 equ time_led2+1
led1 equ time_led3+1h
led2 equ led1+1
led3 equ led2+1
;*************************************************
al1_min_t equ led3+1
al1_hour_t equ al1_min_t+1
al2_min_t equ al1_hour_t+1h
al2_hour_t equ al2_min_t+1h
al3_min_t equ al2_hour_t+1h
al3_hour_t equ al3_min_t+1h
;***************************************************
beep_timer equ al3_hour_t+1h
;****************以上进行内存分配*******************
led_1 bit p3.0;P3.0控制最右边的数码管
led_2 bit p3.1;P3.1控制中间的数码管
led_3 bit p3.7;P3.7控制最左边的数码管
;（原理图标的好象有出入，以PCB为准，最左边的数码管是颠反安装的）
HA BIT P3.2;接蜂鸣器
key_f bit p3.3;接按钮公共端
pnp1 bit p3.4;T1路控制输出
pnp2 bit p3.5;T2路控制输出
timer_50ms bit 00h;定时50毫秒标志位
timer_1s bit 01h;定时1秒标志位
timer_3s bit 03h;定时3秒标志位
; timer_20s bit 04h;定时20秒标志位
timer_1min bit 05h;定时1分钟标志位
timer_10min bit 06h;定时10分钟标志位
;timer_am bit 07h
key_set_f bit 08h
sec_flash_f bit key_set_f+1h
;*************************************************************
al1_f bit sec_flash_f+1h
al2_f bit al1_f+1h
al3_f bit al2_f+1h
flash_f bit al3_f+1h
set_f bit flash_f+1h
;*****************************************************************
al_f bit set_f+1h
al_out_f bit al_f+1h
all_s bit al_f+2h
turn_f bit all_s+1h
aal1_f bit turn_f+1h
aal2_f bit turn_f+2h
aal3_f bit turn_f+3h
;*****************************************************************
tih equ 3ch ;9e58h 6MHz
til equ 0b0h ;3cb0h 12MHz
tis equ 10d ;20d 12MHz， 10d 6MHz
ti_no equ 3h
led_blk equ 0ah
led_c equ 0bh
led_e equ 0ch
;主程序开始
oRG 0000H; ;
sJMP start
ORG 0003H; ;
reti;
ORG 000BH ;
reti ;
ORG 0013H
reti ;
ORG 001BH ;
aJMP T1 ;
ORG 0023H ;
RETI; AJMP RS_485 ;
;**************************************
start：
MOV R7，#78h ;
MOV R0，#10H ;
CLR A ;
CR： INC R0 ;
MOV @R0，A ;
djnz r7，cr ;将内存清零
MOV SP，#40H ;
clr ea
clr set_f
clr turn_f
setb pnp2
setb pnp1
;********************************* j al1-3 data
mov r0，#al1_min
mov r1，#al1_min_t
mov r7，#07h
op_4：
mov a，@r0
cjne a，#19d ，op_1
op_2： mov a，#00h
mov @r0，a
sjmp op_3
op_1：
jnc op_2
op_3：
mov a，@r0
mov @r1，a
inc r0
inc r1
djnz r7 ，op_4
mov a，flash
mov c，aCC.1 ;acc.1 al1 acc.2 al2 。..。
mov al1_f，c
mov c，acc.2 ;acc.1 al1 acc.2 al2 。..。
mov al2_f，c
mov c，acc.3 ;acc.1 al1 acc.2 al2 。..。
mov al3_f，c
;************************************************
;************** INT_CTRL
; SETB ie0 ;
; SETB EX0 ;
; SETb ex1 ;
setB ET0 ;
SETB ET1 ;
; SETB IT0 ;
; setb IT1 ;
MOV TMOD，#00010001b ;
MOV TH1，#tih
mov tl1，#til
mov th0，#00h
mov tl0，#00h
;***********RS_CTRL
; MOV SCON，#00H ;
;*****************
; MINI_Pragram
;*****************
mov timers，#tis
mov sec，#00d
;mov al1_hour_t ，al1_hour
;mov al1_min_t ，al1_min
;mov al2_hour_t ，al2_hour
;mov al2_min_t ，al2_min
;mov al3_min_t ，al3_min
;mov al3_hour_t，al3_hour
mov timer_no，#ti_no
mov del4，#00h
;mov beep_timer，#8d
mov del1，#00d
mov del2，#00d
mov del3，#00d
mov del4，#00d
mov key_power，#01d
setb al_out_f
setb tr1
setb ea
setb timer_50ms
STAR_BI：
; setb flash_f
acall led_jmp_1;led_times
aCALL KEY_1
acall al_out_way
acall delay
sjmp star_bi
;;;;;;;;;;;;;;;;;
delay：
inc del3
mov a，del3
cjne a，#0ffh，del_1
mov del3，#00h
inc del4
mov a，del4
cjne a，#040h，del_1
mov del4，#00h
clr flash_f
clr set_f
del_1：
ret
;****************************
; key_pragm
;****************************
KEY_1：
mov p1，#00h
mov p3，#0ffh
clr key_f
mov a，p3
setb key_f
anl a ，#10000011b
cjne a，#10000011b，you_key_1
key_e：
mov p3，#0ffh
setb key_f
mov key_data，#00h
key_1_end：
ret
you_key_1：
mov del3，#0feh
mov del4，#0feh
setb key_f
mov b，#20h
lll_1：
push b
lcall led
pop b
djnz b ，lll_1
mov p1，#00h
mov p3，#0ffh
clr key_f
mov a，p3
setb key_f
anl a ，#10000011b
cjne a，#10000011b，you_key_2
sjmp key_e
you_key_2： jb acc.0 ，key_set
mov key_data，#01h
sjmp you_key_33
key_set： jb acc.1 ，you_key_3
mov key_data，#02h
sjmp you_key_33
you_key_3：
jb acc.7 ，you_key_33
mov key_data，#03h
sjmp you_key_33
you_key_33：
setb key_f
acall led
inc del1
mov a，del1
cjne a，#0ffh ，jhg_1
mov del1，#00h
inc del2
mov a，del2
cjne a，#08h ，jhg_1
mov del2，#00h
setb flash_f
setb set_f
; mov key_power，#01h
; mov key_data，#00h
jhg_1：
mov p1，#00h
mov p3，#0ffh
clr key_f
mov a，p3
anl a ，#10000011b
cjne a，#10000011b，you_key_33
setb key_f
mov p3，#0ffh
mov del1，#00h
mov del2，#00h
; acall beep
mov r6，#040h
bb_1：
;！！！！！！！！！！！！！！！！！！！！！！！！！！
clr ha
setb key_f
acall led
acall led
djnz r6 ，bb_1
setb ha
;******************************************
mov dptr，#key_ord_1
mov a，key_data
mov b，#03h;！！！！！！！！！！！！！！！
mul ab
jmp @a+dptr
key_ord_1： ljmp key_k0_0
ljmp key_k1_0
ljmp key_k2_0
ljmp key_k3_0
key_k0_0： ;no key
ajmp key_1_end
key_k1_0： ; key_3
acall key_3
ajmp key_1_end
key_k2_0： ; key_2
acall key_2
ajmp key_1_end
key_k3_0： ; key_1
inc key_power
mov a，key_power
cjne a，#08h ，io_1
mov key_power，#01h
io_1：
ajmp key_1_end
