P3口有两个功能：

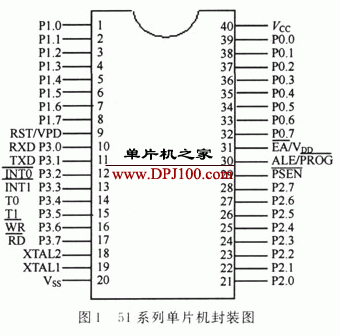

有内部EPROM的单片机芯片（例如8751），为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚的形式提供的，即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池，这个电池是干什么用的呢？这就是单片机的备用电源，当外接电源下降到下限值时，备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入，以保护内部RAM中的信息不会丢失。


（注：这些引脚的功能应用，除9脚的第二功能外，在“新动力2004版”学习套件中都有应用到。）

在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦，当作为输入时，上拉电阻将其电位拉高，若输入为低电平则可提供电流源；所以如果P0口如果作为输入时，处在高阻抗状态，只有外接一个上拉电阻才能有效。

ALE/PROG地址锁存控制信号：在系统扩展时，ALE用于控制把P0口的输出低8位地址送锁存器锁存起来，以实现低位地址和数据的隔离。（在后面关于扩展的课程中我们就会看到8051扩展EEPROM电路，在图中ALE与74LS373锁存器的G相连接，当CPU对外部进行存取时，用以锁住地址的低位地址，即P0口输出。ALE有可能是高电平也有可能是低电平，当ALE是高电平时，允许地址锁存信号，当访问外部存储器时，ALE信号负跳变（即由正变负）将P0口上低8位地址信号送入锁存器。当ALE是低电平时，P0口上的内容和锁存器输出一致。关于锁存器的内容，我们稍后也会介绍。

在没有访问外部存储器期间，ALE以1/6振荡周期频率输出（即6分频），当访问外部存储器以1/12振荡周期输出（12分频）。从这里我们可以看到，当系统没有进行扩展时ALE会以1/6振荡周期的固定频率输出，因此可以做为外部时钟，或者外部定时脉冲使用。

PORG为编程脉冲的输入端：在第五课 单片机的内部结构及其组成中，我们已知道，在8051单片机内部有一个4KB或8KB的程序存储器（ROM），ROM的作用就是用来存放用户需要执行的程序的，那么我们是怎样把编写好的程序存入进这个ROM中的呢？实际上是通过编程脉冲输入才能写进去的，这个脉冲的输入端口就是PROG。

PSEN外部程序存储器读选通信号：在读外部ROM时PSEN低电平有效，以实现外部ROM单元的读操作。

1、内部ROM读取时，PSEN不动作；

2、外部ROM读取时，在每个机器周期会动作两次；

3、外部RAM读取时，两个PSEN脉冲被跳过不会输出；

4、外接ROM时，与ROM的OE脚相接。

EA/VPP访问和序存储器控制信号

1、接高电平时：

CPU读取内部程序存储器（ROM）

扩展外部ROM：当读取内部程序存储器超过0FFFH（8051）1FFFH（8052）时自动读取外部ROM。

2、接低电平时：CPU读取外部程序存储器（ROM）。 在前面的学习中我们已知道，8031单片机内部是没有ROM的，那么在应用8031单片机时，这个脚是一直接低电平的。

3、8751烧写内部EPROM时，利用此脚输入21V的烧写电压。

RST复位信号：当输入的信号连续2个机器周期以上高电平时即为有效，用以完成单片机的复位初始化操作，当复位后程序计数器PC=0000H，即复位后将从程序存储器的0000H单元读取第一条指令码。

XTAL1和XTAL2外接晶振引脚。当使用芯片内部时钟时，此二引脚用于外接石英晶体和微调电容；当使用外部时钟时，用于接外部时钟脉冲信号。

VCC：电源+5V输入

VSS：GND接地。
