位操作代码在sys.h文件中，实现对STM32各个IO口的位操作，包括读入和输出。当然在这些函数调用之前，必须先进行IO口时钟的使能和IO口功能定义。

一。位带操作的原理

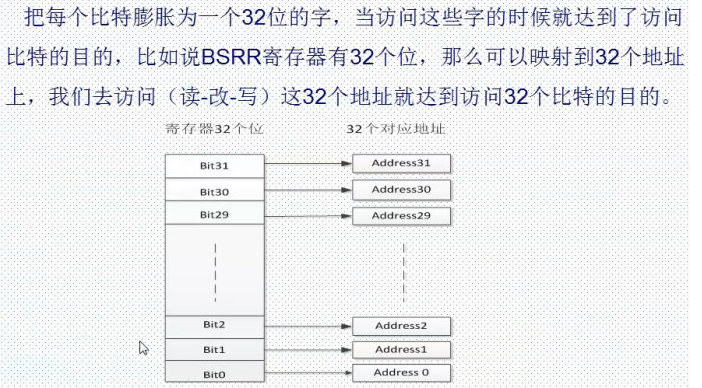

把一个位膨胀为一个32位的地址，如果要写这个位为1，只需要往这个地址写1.

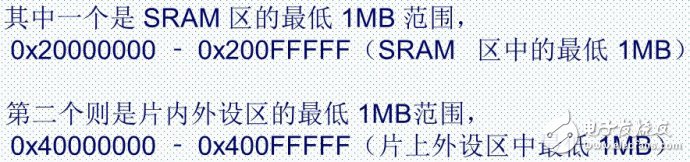

二。哪些区域支持位带操作？

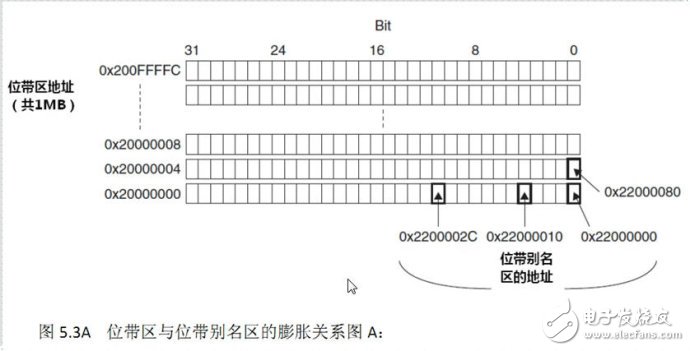

例如一个SRAM的区域

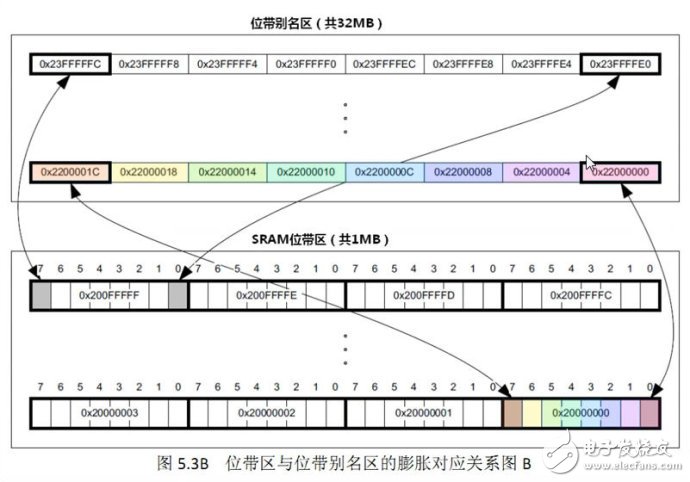

0x20000000上有32位，每一位都可以映射成一个地址，如果想往哪一位写1，只需要往这一位映射的地址写1.从而达到操作位的目的。

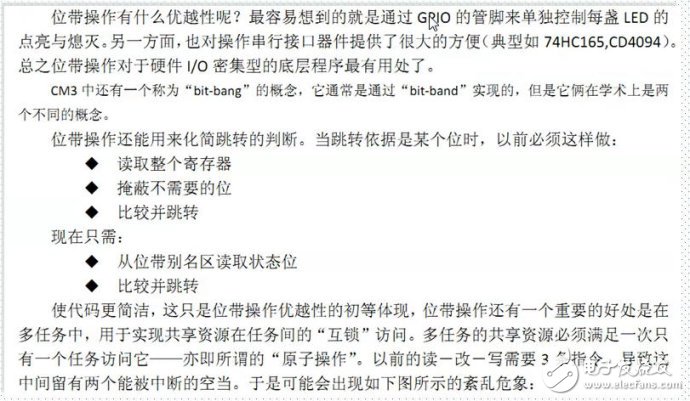

三。位带操作的优越性

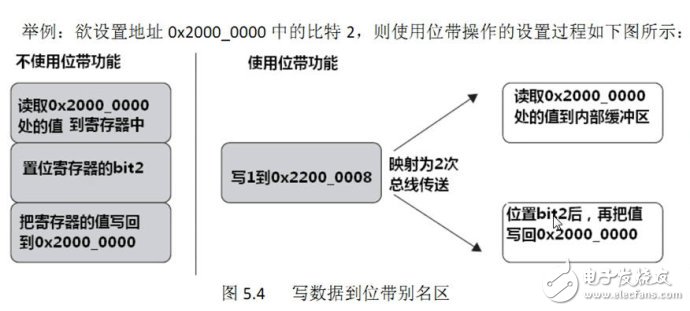

不用位带操作的话，要把bit2置1，要先读取0x20000000的值，然后把bit2置1，然后再把寄存器的值写回0x20000000，如果用位带操作，已经知道bit2映射的地址是0x22000008， 直接往这个地址写1就可以了。

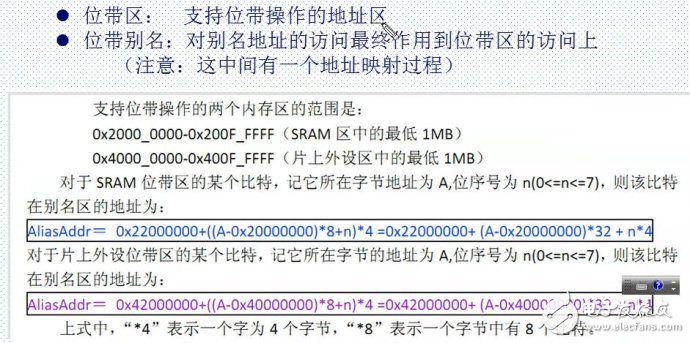

四。映射的关系

某个寄存器或某个外设都会有一个基地址，首先要找到寄存器的地址，然后才能找到相关的位，然后通过公式计算就可以得到映射的地址。这里不必深究。

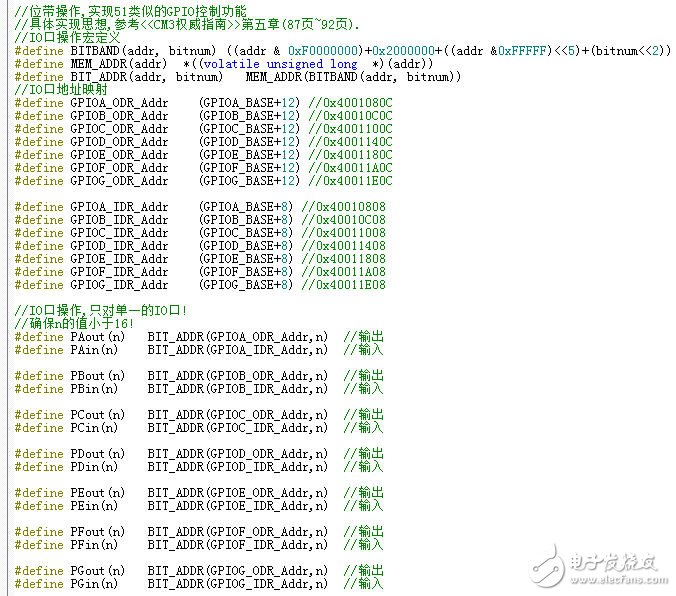

五。sys.h中对GPIO的输入输出部分实现了位带操作

GPIOA中ODR的地址为 GPIOA的基地址+ODR的偏移地址=GPIOA_BASE+0x0C

例如 PAout输出是操作ODR寄存器，PAout（1）就是经过一系列计算算出这一位映射的地址，对这个地址进行操作

PAin输入就是操作IDR寄存器。

六。实例操作

跑马灯实验

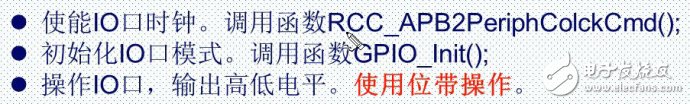

程序编写步骤：

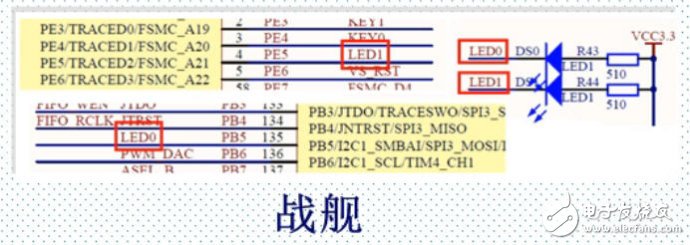

LED0接PB5，LED1接PE5

led.c文件

//初始化PB5和PE5为输出口。并使能这两个口的时钟

//LED IO初始化

void LED_Init（void）

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd（RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE， ENABLE）; //使能PB，PE端口时钟

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED0--》PB.5 端口配置

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz

GPIO_Init（GPIOB， &GPIO_InitStructure）; //根据设定参数初始化GPIOB.5

GPIO_SetBits（GPIOB，GPIO_Pin_5）; //PB.5 输出高

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED1--》PE.5 端口配置， 推挽输出

GPIO_Init（GPIOE， &GPIO_InitStructure）; //推挽输出 ，IO口速度为50MHz

GPIO_SetBits（GPIOE，GPIO_Pin_5）; //PE.5 输出高

}

主函数

#include “stm32f10x.h”

#include “delay.h”

#include “led.h”

int main（void）

{

delay_init（）;

LED_Init（）;

while（1）

{

PBout（5）= 1; //采用位带操作PB.5引脚

PEout（5）= 1;

delay_ms（500）;

PBout（5）= 0; //采用位带操作PB.5引脚

PEout（5）= 0;

delay_ms（500）;

}

}
来源；21ic
