stm32自带两个看门狗模块，独立看门狗IWDG和窗口看门狗WWDG。

　　看门狗的原理：单片机系统在外界的干扰下会出现程序跑飞的现象导致出现死循环，看门狗电路就是为了避免这种情况的发生。看门狗的作用就是在一定时间内（通过定时计数器实现）没有接收喂狗信号（表示 MCU 已经挂了），便实现处理器的自动复位重启（发送复位信号） 。

　　看门狗主要作用是可用来检测和解决由软件错误引起的故障；当计数器达到给定的超时值时，触发一个中断（仅适用于窗口型看门狗）或产生系统复位。

　　具体的实现步骤：开启看门狗，设置减计数的初始值，当计数值达到超时值时，产生MCU复位，此时本来运行的程序终止重新启动单片机（发生了故障）。在使用了看门狗之后，在正常运行的程序中加入喂狗的程序，即采用定时器的方式每隔一段时间进行一次喂狗重置计数装载值，这样，只要程序正常运行，没有出现故障或软件错误，就会不断的定时喂狗，从而不会使计数值达到超时值产生复位。

　　一、独立看门狗IWDG：

　　1、IWDG主要性能

　　1）自由运行的递减计数器

　　2）时钟由独立的RC振荡器提供（可在停止和待机模式下工作）

　　3）看门狗被激活后，则在计数器计数至0x000时产生复位

　　2、IWDG功能描述

　　在键寄存器（IWDG_KR）中写入0xCCCC，开始启用独立看门狗；此时计数器开始从其复位值0xFFF递减计数。当计数器计数到末尾0x000时，会产生一个复位信号（IWDG_RESET）。

　　无论何时，只要键寄存器IWDG_KR中被写入0xAAAA， IWDG_RLR中的值就会被重新加载到计数器中从而避免产生看门狗复位。

　　void IWDG_ConfiguraTIon（void）

　　{

　　写入0x5555，用于允许狗狗寄存器写入功能

　　IWDG_WriteAccessCmd（IWDG_WriteAccess_Enable）;

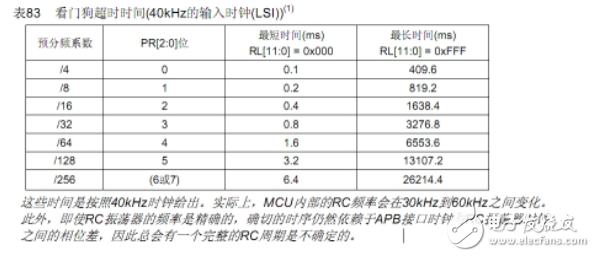

　　狗狗时钟分频，40K/256=156HZ（6.4ms）

　　IWDG_SetPrescaler（IWDG_Prescaler_256）;

　　喂狗时间 5s/6.4MS=781 。注意不能大于0xfff

　　IWDG_SetReload（781）;

　　喂狗

　　IWDG_ReloadCounter（）;

　　使能狗狗

　　IWDG_Enable（）;

　　}

　　二、窗口看门狗WWDG：

　　1、WWDG主要特性

　　1）可编程的自由运行递减计数器

　　2）条件复位

　　─当递减计数器的值小于0x40，（若看门狗被启动）则产生复位。

　　─当递减计数器在窗口外被重新装载，（若看门狗被启动）则产生复位。见图155。

　　3）如果启动了看门狗并且允许中断，当递减计数器等于0x40时产生早期唤醒中断（EWI），它可以被用于重装载计数器以避免WWDG复位。

　　如果看门狗被启动（WWDG_CR寄存器中的WDGA位被置’1’），并且当7位（T［6:0］）递减计数器从0x40翻转到0x3F（T6位清零）时，则产生一个复位。如果软件在计数器值大于窗口寄存器中的数值时重新装载计数器，也将产生一个复位。应用程序在正常运行过程中必须定期地写入WWDG_CR寄存器以防止MCU发生复位。只有当计数器值小于窗口寄存器的值时，才能进行写操作。储存在WWDG_CR寄存器中的数值必须在0xFF和0xC0之间：

　　4）启动看门狗在系统复位后，看门狗总是处于关闭状态，设置WWDG_CR寄存器的WDGA位能够开启看门狗，随后它不能再被关闭，除非发生复位。

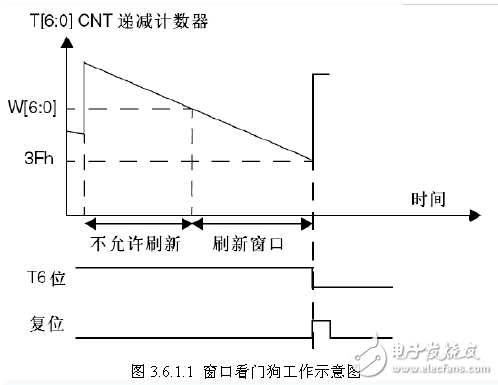

　　5）控制递减计数器递减计数器处于自由运行状态，即使看门狗被禁止，递减计数器仍继续递减计数。当看门狗被启用时，T6位必须被设置，以防止立即产生一个复位。 T［5:0］位包含了看门狗产生复位之前的计时数目；复位前的延时时间在一个最小值和一个最大值之间变化，这是因为写入WWDG_CR寄存器时，预分频值是未知的。配置寄存器（WWDG_CFR） 中包含窗口的上限值：要避免产生复位，递减计数器必须在其值小于窗口寄存器的数值并且大于0x3F时被重新装载，图155描述了窗口寄存器的工作过程。另一个重装载计数器的方法是利用早期唤醒中断（EWI）。设置WWDG_CFR寄存器中的WEI位开启该中断。当递减计数器到达0x40时，则产生此中断，相应的中断服务程序（ISR）可以用来加载计数器以防止WWDG复位。在WWDG_SR寄存器中写’0’可以清除该中断。

　　void WWDG_ConfiguraTIon（void）

　　{

　　窗口看门狗时钟允许

　　RCC_APB1PeriphClockCmd（RCC_APB1Periph_WWDG， ENABLE）;

　　看门狗节拍 = （36M/4096）/8 = 1098 Hz就是说一秒钟计数器减1098下

　　WWDG_SetPrescaler（WWDG_Prescaler_8）;

　　窗口值用0x42就是说计数器满是0x7f在减到0x42之前喂狗了就算喂早了-复位

　　WWDG_SetWindowValue（0x42）;

　　看门狗使能并初始化定时器为0x7f最大就是0x7f计数器减到到0x3F（T6位清零）时，则产生一个复位

　　WWDG_Enable（0x7F）;

　　Clear EWI flag 清中断标记

　　WWDG_ClearFlag（）;

　　使能 EW interrupt这个会在计数器减到0x40的时候产生一个“死前”中断 当然你也可以在这个中断里赶紧

　　喂狗-省的狗咬你（复位）

　　WWDG_EnableIT（）;

　　}
