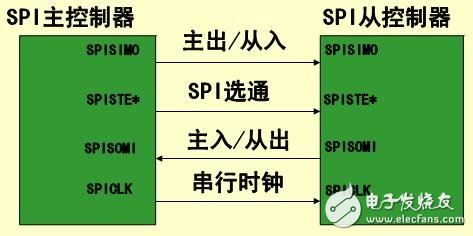

利用SPI总线可在软件的控制下构成各种系统。如1个主MCU和几个从MCU、几个从MCU相互连接构成多主机系统（分布式系统）、1个主MCU和1个或几个从I/O设备所构成的各种系统等。在大多数应用场合，可使用1个MCU作为控机来控制数据，并向1个或几个从外围器件传送该数据。从器件只有在主机发命令时才能接收或发送数据。其数据的传输格式是高位（MSB）在前，低位（LSB）在后。SPI总线接口系统的典型结构如图1所示。
当一个主控机通过SPI与几种不同的串行I/O芯片相连时，必须使用每片的允许控制端，这可通过MCU的I/O端口输出线来实现。但应特别注意这些串行I/O芯片的输入输出特性：首先是输入芯片的串行数据输出是否有三态控制端。平时未选中芯片时，输出端应处于高阻态。若没有三态控制端，则应外加三态门。否则MCU的MISO端只能连接1个输入芯片。其次是输出芯片的串行数据输入是否有允许控制端。因此只有在此芯片允许时，SCK脉冲才把串行数据移入该芯片；在禁止时，SCK对芯片无影响。若没有允许控制端，则应在外围用门电路对SCK进行控制，然后再加到芯片的时钟输入端；当然，也可以只在SPI总线上连接1个芯片，而不再连接其它输入或输出芯片。
对于不带SPI串行总线接口的MCS-51系列单片机来说，可以使用软件来模拟SPI的操作，包括串行时钟、数据输入和数据输出。对于不同的串行接口外围芯片，它们的时钟时序是不同的。对于在SCK的上升沿输入（接收）数据和在下降沿输出（发送）数据的器件，一般应将其串行时钟输出口P1.1的初始状态设置为1，而在允许接收后再置P1.1为0。这样，MCU在输出1位SCK时钟的同时，将使接口芯片串行左移，从而输出1位数据至MCS-51单片机的P1.3口（模拟MCU的MISO线），此后再置P1.1为1，使MCS-51系列单片机从P1.0（模拟MCU的MOSI线）输出1位数据（先为高位）至串行接口芯片。至此，模拟1位数据输入输出便宣告完成。此后再置P1.1为0，模拟下1位数据的输入输出……，依此循环8次，即可完成1次通过SPI总线传输8位数据的操作。对于在SCK的下降沿输入数据和上升沿输出数据的器件，则应取串行时钟输出的初始状态为0，即在接口芯片允许时，先置P1.1为1，以便外围接口芯片输出1位数据（MCU接收1位数据），之后再置时钟为0，使外围接口芯片接收1位数据（MCU发送1位数据），从而完成1位数据的传送。
图2所示为MCS-51系列单片机与存储器X25F008（E2PROM）的硬件连接图，图2中，P1.0模拟MCU的数据输出端（MOSI），P1.1模拟SPI的SCK输出端，P1.2模拟SPI的从机选择端，P1.3模拟SPI的数据输入端（MISO）。下面介绍用MCS-51单片机的汇编语言模拟SPI串行输入、串行输出和串行输入/输出的3个子程序，实际上，这些子程序也适用于在串行时钟的上升沿输入和下降沿输出的其它各种串行外围接口芯片（如A/D转换芯片、网络控制器芯片、LED显示驱动芯片等）。对于下降沿输入、上升沿输出的各种串行外围接口芯片，只要改变P1.1的输出电平顺序，即先置P1.1为低电平，之后再次置P1.1为高电平，再置P1.1为低电平……，则这些子程序也同样用。
从X25F008的SPISO线上接收8位数据并放入寄存器R0中的应用子程序如下：
SPIIN：SETB P1.1 ；使P1.1（时钟）输出为1
CLR P1.2 ；选择从机
MOV R1，#08H ；置循环次数
SPIIN1： CLR P1.1 ；使P1.1（时钟）输出为0
NOP ；延时
NOP
MOV C，P1.3 ；从机输出SPISO送进位C
RLC A ；左移至累加器ACC
SETB P1.1 ；使P1.0（时钟）输出为1
DJNZ R1，SPIIN1 ；判断是否循环8次（8位数据）
MOV R0，A ；8位数据送R0
RET
将MCS-51单片机中R0寄存器的内容传送到X25F008的SPISI线上的程序如下：
SPIOUT：SETB P1.1 ；使P1.1（时钟）输出为1
CLR P1.2 ；选择从机
MOV R1，#08H ；置循环次数
MOV A，R0 ；8位数据送累加器ACC
SPIOUT1：CLR P1.1 ；使P1.1（时钟）输出为0
NOP ；延时
NOP
RLC A ；左移至累加器ACC最高位至C
MOV P1.0，C ；进位C送从机输入SPISI线上
SETB P1.1 ；使P1.1（时钟）输出为1
DJNZ R1，SPIOUT1 ；判是否循环8次（8位数据）
RET
将MCS-51单片机R0寄存器的内容传送到X25F008的SPI SI中，同时从X25F008的SPI SO接收8位数据的程序如下：
SPIIO：SETB P1.1 ；使P1.1（时钟）输出为1
CLR P1.2 ；选择从机
MOV R1，#08H ；置循环次数
MOV A，R0 ；8位数据送累加器ACC
SPIIO1：CLR P1.1 ；使P1.1（时钟）输出为0
NOP ；延时
NOP
MOV C，P1.3 ；从机输出SPISO送进位C
RLC A ；左移至累加器ACC最高位至C
MOV P1.0，C ；进位C送从机输入
SETB P1.1 ；使P1.1（时钟）输出为1
DJNZ R1，SPIIO1 ；判断是否循环8次（8位数据）
RET
本文介绍了通过SPI总线接口实现数据传输的实现方法，给出了用MCS-51单片机汇编语言模拟SPI串行总线的输入、输出，输入/输出以传送8位数据的子程序。实际上，也可以根据SPI串行总线的操作时序特点来在MCS-96系列、ATMEL89系列等单片机上实现SPI总线的接口。
