常见的五大ARM存储器之一:协处理器CP15
内容导读:
ARM存储系统有非常灵活的体系结构,可以适应不同的嵌入式应用系统的需要。ARM存储器系统可以使用简单的平板式地址映射机制(就像一些简单的单片机一样,地址空间的分配方式是固定的,系统中各部分都使用物理地址),也可以使用其他技术提供功能更为强大的存储系统。

  ARM存储系统有非常灵活的体系结构,可以适应不同的嵌入式应用系统的需要。ARM存储器系统可以使用简单的平板式地址映射机制(就像一些简单的单片机一样,地址空间的分配方式是固定的,系统中各部分都使用物理地址),也可以使用其他技术提供功能更为强大的存储系统。比如:

  · 系统可能提供多种类型的存储器件,如FLASH、ROM、SRAM等;

  · Caches技术;

  · 写缓存技术(write buffers);

  · 虚拟内存和I/O地址映射技术。

  大多数的系统通过下面的方法之一实现对复杂存储系统的管理。

  · 使能Cache,缩小处理器和存储系统速度差别,从而提高系统的整体性能。

  · 使用内存映射技术实现虚拟空间到物理空间的映射。这种映射机制对嵌入式系统非常重要。通常嵌入式系统程序存放在ROM/FLASH中,这样系统断电后程序能够得到保存。但是通常ROM/FLASH与SDRAM相比,速度慢很多,而且基于ARM的嵌入式系统中通常把异常中断向量表放在RAM中。利用内存映射机制可以满足这种需要。在系统加电时,将ROM/FLASH映射为地址0,这样可以进行一些初始化处理;当这些初始化处理完成后将SDRAM映射为地址0,并把系统程序加载到SDRAM中运行,这样很好地满足嵌入式系统的需要。

  · 引入存储保护机制,增强系统的安全性。

  · 引入一些机制保证将I/O操作映射成内存操作后,各种I/O操作能够得到正确的结果。在简单存储系统中,不存在这样问题。而当系统引入了Cache和write buffer后,就需要一些特别的措施。

  在ARM系统中,要实现对存储系统的管理通常是使用协处理器CP15,它通常也被称为系统控制协处理器(System Control Coprocessor)。

  ARM的存储器系统是由多级构成的,每级都有特定的容量和速度。

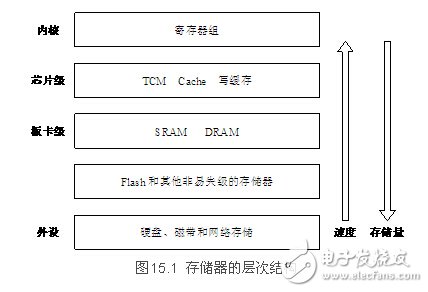

  图1显示了存储器的层次结构。

  ① 寄存器。处理器寄存器组可看作是存储器层次的顶层。这些寄存器被集成在处理器内核中,在系统中提供最快的存储器访问。典型的ARM处理器有多个32位寄存器,其访问时间为ns量级。



  图1 存储器的层次结构

  ② 紧耦合存储器TCM。为弥补Cache访问的不确定性增加的存储器。TCM是一种快速SDRAM,它紧挨内核,并且保证取指和数据操作的时钟周期数,这一点对一些要求确定行为的实时算法是很重要的。TCM位于存储器地址映射中,可作为快速存储器来访问。

  ③ 片上Cache存储器的容量在8KB~32KB之间,访问时间大约为10ns。

  ④ 高性能的ARM结构中,可能存在第二级片外Cache,容量为几百KB,访问时间为几十ns。

  ⑤ DRAM。主存储器可能是几MB到几十MB的动态存储器,访问时间大约为100ns。

  ⑥ 后援存储器,通常是硬盘,可能从几百MB到几个GB,访问时间为几十ms。

  注意TCM和SRAM在技术上相同,但在结构排列上不同;TCM在片上,而SRAM在板上。

  协处理器CP15

  ARM处理器支持16个协处理器。在程序执行过程中,每个协处理器忽略属于ARM处理器和其他协处理器的指令。当一个协处理器硬件不能执行属于它的协处理器指令时,将产生一个未定义指令异常中断,在该异常中断处理程序中,可以通过软件模拟该硬件操作。比如,如果系统不包含向量浮点运算器,则可以选择浮点运算软件模拟包来支持向量浮点运算。

  CP15,即通常所说的系统控制协处理器(System Control Coprocesssor)。它负责完成大部分的存储系统管理。除了CP15外,在具体的各种存储管理机制中可能还会用到其他的一些技术,如在MMU中除CP15外,还使用了页表技术等。

  在一些没有标准存储管理的系统中,CP15是不存在的。在这种情况下,针对协处理器CP15的操作指令将被视为未定义指令,指令的执行结果不可预知。

  CP15包含16个32位寄存器,其编号为0~15。实际上对于某些编号的寄存器可能对应多个物理寄存器,在指令中指定特定的标志位来区分这些物理寄存器。这种机制有些类似于ARM中的寄存器,当处于不同的处理器模式时,某些相同编号的寄存器对应于不同的物理寄存器。

  CP15中的寄存器可能是只读的,也可能是只写的,还有一些是可读可写的。在对协处理器寄存器进行操作时,需要注意以下几个问题。

  · 寄存器的访问类型(只读/只写/可读可写)。

  · 不同的访问引发的不同功能。

  · 相同编号的寄存器是否对应不同的物理寄存器。

  · 寄存器的具体作用。

  CP15寄存器访问指令

  通常对协处理器CP15的访问使用以下两种指令。

  MCR:将ARM寄存器的值写入CP15寄存器中;

  MRC:将CP15寄存器的值写入ARM寄存器中。

  注意通过协处理器访问指令CDP、LDC和STC指令对协处理器CP15进行访问将产生不可预知的结果。

  其中,CDP为协处理器数据操作指令,这个指令初始化一些与协处理器相关的操作;

  LDC为一个或多个字的协处理器数据读取指令,此指令从存储器读取数据到指定的协处理器中;

  STC为一个或多个32位字的协处理器数据写入指令,此指令初始化一个协处理器的写操作,从给定的协处理器把数据传送到存储器中。

  指令MCR和MRC指令访问CP15寄存器使用通用语法。

  语法格式为:

  MCR{《cond》} p15,《opcode1=0》,《Rd》,《CRn》,《CRm》{,《opcode2》}

  MRC{《cond》} p15,《opcode1=0》,《Rd》,《CRn》,《CRm》{,《opcode2》}

  其中:

  《cond》为指令的执行条件。当《cond》条件域为空时,指令无条件执行;

  《opcode1》在标准的MRC指令中,为协处理器的《opcode1》,即操作数1。对于CP15来说,此操作数恒为0,即0b000。当针对CP15的MRC指令中《opcode1》不为0时,指令的操作结果不可预知;

  《Rd》为ARM寄存器,在ARM和协处理器交换数据时使用。在MRC指令中作为目的寄存器,在MCR中作为源寄存器。

  注意r15不能作为ARM寄存器出现在MRC或MCR指令中,如果r15作为《Rd》出现在这里,那么指令的执行结果不可预知。

  《CRn》是CP15协处理器指令中用到的主要寄存器。在MRC指令中为源寄存器,在MCR中为目的寄存器。CP15协处理器的寄存器c0、c1、…、c15均可出现在这里。

  《CRm》是附加的协处理器寄存器,用于区分同一个编号的不同物理寄存器和访问类型。当指令中不需要提供附加信息时,将《CRm》指定为C0,否则指令的操作结果不可预知。

  《opcode2》提供附加信息,用于区分同一个编号的不同物理寄存器,当指令中没有指定附加信息时,省略《opcode2》或者将其指定为0,否则指令的操作结果不可预知。

  MCR和MRC指令只能操作在特权模式下,如果处理器运行在用户模式,指令的执行结果不可预知。

  注意在用户模式下,如果要访问系统控制协处理器,通常的做法是由操作系统提供SWI软中断调用来完成系统模式的切换。由于不同型号的ARM处理器对此管理差别很大,所以建议用户在应用时将SWI作为一个独立的模块来管理并向上提供通用接口,以屏蔽不同型号处理器之间的差异。

  例1给出了一个典型的利用SWI进行模式切换的例子。

  【例1】

  典型的在SWI中进行模式切换的例子。利用此例,调用SWI 0来完成系统模式切换。

  EHT_SWI

  LDR sp,=EHT_Exception_Stack ;更新SWI堆栈指针

  ADD sp,sp,#EXCEPTION_SIZE ;得到栈顶指针

  STMDB sp!,{r0-r2,lr} ;保存程序中用到的寄存器

  MRS r0,SPSR ;得到SPSR

  STMDB sp!,{r0} ;保持SPSR

  LDR r0,[lr,#-4] ;计算SWI指令地址

  BIC r0,r0,#0xFF000000 ;提取中断向量号

  CMP r0,#MAX_SWI ;检测中断向量范围

  LDRLS pc,[pc,r0,LSL #2] ;如果在范围内,跳转到软中断向量表

  B EHT_SWI_Exit ;为定义的SWI指令出口

  EHT_Jump_Table

  DCD EHT_SU_Switch

  DCD EHT_Disable_Interrupts

  ;*********************************************************************************

  ;用户可在此添加更多的自定义软中断,在此SWI0作为系统保留的软中断,调用例程EHT_SU_Switch,来进行模式切换

  ;*********************************************************************************

  EHT_SU_Switch

  MMU_DISABLE ;转换前禁用MMU

  LDMIA sp!,{r0} ;从堆栈中取出SPSR

  BIC r0,r0,#MODE_MASK ;清除模式位

  ORR r0,r0,#SYS_MODE ;设置程序状态字的supper模式位

  STMDB sp!,{r0} ;从新将SPSR放入堆栈

  B EHT_SWI_Exit

  EHT_Disable_Interrupts

  LDMIA sp!,{r0} ;从堆栈中读出SPSR

  ORR r0,r0,#LOCKOUT ;禁止中断

  STMDB sp!,{r0} ;存储SPSR到中断

  ; B EHT_SWI_Exit

  EHT_SWI_Exit

  LDMIA sp!,{r0} ;从堆栈中读出SPSR

  MSR SPSR_cf,r0 ;将SPSR放入SPSR_cf

  LDMIA sp!,{r0-r2,pc}^ ;寄存器出栈并返回

  END

  1.2 CP15中的寄存器

  表1给出了CP15主要寄存器的功能和作用。

  表1 CP15寄存器

  寄存器编号基 本 作 用特 殊 用 途

  0ID编号(只读)ID和Cache类型

  1控制位各种控制位

  2存储器保护和控制MMU:地址转换表基地址

  PU:Cache属性设置

  3内存保护和控制MMU:域访问控制

  PU:写缓存控制

  4内存保护和控制保留

  5内存保护和控制MMU:错误状态

  PU:访问权限控制

  6内存保护和控制MMU:错误状态

  PU:保护区域控制

  7Cache和写缓存Cache和写缓存控制

  8内存保护和控制MMU:TLB控制

  PU:保留

  9Cache和写缓存Cache锁定

  续表

  寄存器编号基 本 作 用特 殊 用 途

  10内存保护和控制MMU:TLB锁定

  PU:保留

  11保留保留

  12保留保留

  13进程ID进程ID

  14保留保留

  15芯片生产厂商定义芯片生产厂商定义

  1.3 寄存器c0

  寄存器c0包含的是ARM本身或芯片生产厂商的一些标识信息。当使用MRC指令读c0寄存器时,根据第二个操作码opcode2的不同,读出的标识符也是不同的。操作码与标识符的对应关系如表2所示。寄存器c0是只读寄存器,当用MCR指令对其进行写操作时,指令的执行结果不可预知。

  表2 操作码和标识符的对应关系

  操作码opcode2对应的标识符寄存器

  0b000主标识符寄存器

  0b001Cache类型寄存器

  其他保留

  在操作码opcode2的取值中,主标识符(opcode2=0)是强制定义的,其他标识符由芯片的生产厂商定义。如果操作码opcode2指定的值未定义,指令将返回主标识符。其他标识符的值应与主标识符的值不同,可以由软件编程来实现,同时读取主标识符和其他标识符,并将两者的值进行比较。如果两个标识符值相同,说明未定义该标识符;如果两个标识符值不同,说明定义了该标识符,并且得到该标识符的值。

  (1)主标识符寄存器

  当协处理器指令对CP15进行操作,并且操作码opcode=2时,处理器的主标识符将被读出。从主标识符中,可以确定ARM体系结构的版本型号。同时也可以参考由芯片生产厂商定义的其他标识符,来获得更详细的信息。

  在主标识信息中,bit[15:12]区分了不同的处理器版本:

  · 如果bit[15:12]为0x0,说明处理器是ARM7之前的处理器;

  · 如果bit[15:12]为0x7,说明处理器为ARM7处理器;

  · 如果bit[15:12]为其他值,说明处理器为ARM7之后的处理器。

  对于ARM7之后的处理器,其标识符的编码格式如图2所示。

  其中各部分的编码含义说明如下。

  bit[3:0]:包含生产厂商定义的处理器版本型号。

  bit[15:4]:生产厂商定义的产品主编号,可能的取值为0x0~0x7。

  bit[19:16]:ARM体系的版本号,可能的取值如表3(其他值由ARM公司保留将来使用)所示。



  图2 ARM7之后处理器标识符编码

  表3 bit[19:16]与ARM版本号

  可能的取值版 本 号

  0x1ARM体系版本4

  0x2ARM体系版本4T

  0x3ARM体系版本5

  0x4ARM体系版本5T

  0x5ARM体系版本5TE

  bit[23:20]:生产厂商定义的产品子编号。当产品主编号相同时,使用子编号区分不同的产品子类,如产品中不同的cache的大小。

  bit[31:24]:生产厂商的编号现已定义的如表4所示。其他的值ARM公司保留将来使用。

  表4 bit[31:24]值与ARM生产厂商

  可能的取值ARM芯片生产厂商

  0x41(A)ARM公司

  0x44(D)Digital Equipment

  0x69(i)Intel公司

  对于ARM7系统的处理器,其主标识符的编码如图3所示。



  图3 ARM7处理器标识符编码

  其中各部分的含义说明如下。

  bit[3:0]:包含生产厂商定义的处理器版本型号。

  bit[15:4]:生产厂商定义的产品主编号,其最高4位的值为0x7。

  bit[22:16]:生产商定义的产品子编号。当产品的主编号相同时,使用子编号区分不同的产品子类,如产品中不同的产品子类、不同产品中高速缓存的大小。

  bit[23]:ARM7处理器支持下面两种ARM体系的版本号。0x0代表ARM体系版本3;0x1代表ARM体系版本4T。

  bit[31:24]:生产厂商的编号已定义的如表5所示,其他的值ARM公司保留将来使用。

  表5 bit[31:24]值与ARM生产厂商

  可能的取值ARM芯片生产厂商

  0x41(A)ARM公司

  0x44(D)Digital Equipment

  0x69(i)Intel公司

  对于ARM7系统的处理器,其主标识符的编码如图4所示。



  图4 ARM7之前处理器标识符编码

  其中各部分的含义说明如下。

  bit[3:0]:包含生产厂商定义的处理器版本型号。

  bit[31:4]:处理器标识符及其含义如表6所示。

  表6 ARM之后处理器标识符与含义

  处理器标识符含 义

  0x4156030ARM3(体系版本2)

  0x4156060ARM600(ARM体系版本3)

  0x4156061ARM610(ARM体系版本3)

  0x4156062ARM620(ARM体系版本3)

  (2)Cache类型标识符寄存器

  如前所述,对于指令MRC来说,当协处理器寄存器为r0,而第二操作数opcode2为0b001时,指令读取值为Cache类型,即可以用下面的指令将处理器的Cache类型标识符寄存器的内容读取到寄存器r0中。

  MRC P15,0,r0,c0,c0,1

  Cache类型标识符定义了关于Cache的信息,具体内容如下所述。

  · 系统中的数据Cache和指令Cache是分开的还是统一的。

  · Cache的容量、块大小以及相联特性。

  · Cache类型是直(write-through)写还是回写(write-back)。

  · 对于回写(write-back)类型的Cache如何有效清除Cache内容。

  · Cache是否支持内容锁定。

  Cache类型标识符寄存器各控制字段的含义编码格式如图5所示。



  图5 Cache属性寄存器标识符编码格式

  其中各控制字段的含义说明如下。

  属性字段(ctype):指定没有在S位、数据Cache相关属性位、指令Cache相关属性类中指定的属性,其具体编码参见表7。

  表7 Cache类型标识符寄存器属性字段含义

  编 码Cache类型Cache内容清除方法Cache内容锁定方法

  0b0000直写不需要内容清除不支持

  0b0001回写数据块读取不支持

  0b0010回写由寄存器定义不支持

  0b0110回写由寄存器定义支持格式A,见后

  0b0111回写由寄存器定义支持格式B,见后

  S位:定义系统中的数据Cache和指令Cache是分开的还是统一的。如果S=0,说明指令Cache和数据Cache是统一的,如果S=1,则说明数据Cache和指令Cache是分离的。

  数据Cache相关属性:定义了数据Cache容量、行大小和相联(associativity)特性(如果S≠0)。

  指令Cache相关属性:定义了指令Cache容量、行大小和相联(associativity)特性(如果S≠0)。

  数据Cache相关属性和指令Cache相关属性分别占用控制字段[23:12]和[11:0],它们的结构相同,图6以指令Cache为例,显示了编码结构。



  图6 指令Cache编码结构

  其中,各部分的含义说明如下。

  bit[11:9]:保留用于将来使用。

  bit[8:6]:定义Cache的容量,其编码格式及含义如表8所示。

  表8 类型标识符寄存器控制字段bit[8:6]含义

  编 码M=0时的含义M=1时的含义

  0b0000.5KB0.75KB

  0b0011KB1.5KB

  0b0102KB3KB

  0b0114KB6KB

  续表

  编 码M=0时的含义M=1时的含义

  0b1008KB12KB

  0b10116KB24KB

  0b11032KB48KB

  0b11164KB96KB

  bit[1:0]:定义Cache的块大小,其编码格式及含义如表9所示。

  表9 类型标识符寄存器控制字段bit[1:0]含义

  编 码Cache块大小

  0b002个字(8字节)

  0b014个字(16字节)

  0b108个字(32字节)

  0b1116个字(64字节)

  bit[5:3]:定义了Cache的相联属性,其编码格式及含义如表10所示。

  表10 类型标识符寄存器控制字段bit[5:3]含义

  编 码M=0时的含义M=1时的含义

  0b0001路相联

  (直接映射)没有Cache

  0b0012路相联3路相联

  0b0104路相联6路相联

  0b0118路相联12路相联

  0b10016路相联24路相联

  0b10132路相联48路相联

  0b11064路相联96路相联

  0b111128路相联192路相联

  1.4 寄存器c1

  CP15中的寄存器c1包括以下控制功能:

  · 禁止/使能MMU以及其他与存储系统有关的功能;

  · 配置存储系统以及ARM处理器中相关的工作。

  注意在寄存器c1中包含了一些没有使用的位,这些位在将来可能被扩展其他功能时使用。因此为了编写代码在将来更高版本的ARM处理器中仍可以使用,在修改寄存器c1中的位时应该使用“读取-修改特定位-写入”的操作序列。

  当对寄存器c1进行读操作时,指令中CRm和opcode2的值将被处理器忽略,所以要人工将其置位为0。

  例2用MRC/MCR指令将协处理器寄存器c1的值进行读取和写入。

  【例2】

  MRC P15,0,r0,c1,0,0 ;将寄存器c1的值读取到ARM寄存器r0中

  MCR P15,0,r0,c1,0,0 ;将ARM寄存器r0的值写入寄存器c1

  图7显示了寄存器c1的编码格式。



  图7 寄存器c1编码格式

  寄存器c1各控制字段的含义如表11所示。

  表11 寄存器c1中各控制位字段的含义

  C1中的控制位含 义

  M(bit[0])禁止/使能MMU或者MPU

  0:禁止MMU或者MPU

  1:使能MMU或者MPU

  如果系统中没有MMU或者MPU,读取时该位返回0,写入时忽略

  A(bit[1])对于可以选择是否支持内存访问时地址对齐检查的系统,本位禁止/使能地址对齐检查功能

  0:禁止地址对齐检查功能

  1:使能地址对齐检查功能

  对寄存器进行写操作时,忽略该位

  C(bit[2])当数据Cache和指令Cache分开时,本控制位禁止/使能数据Cache。

  当数据Cache和指令Cache统一时,该控制位禁止/使能整个Cache

  0:禁止Cache

  1:使能Cache

  如果系统中不含Cache,读取时该位返回0,写入时忽略

  当系统中Cache不能禁止时,读取返回1,写入时忽略

  W(bit[3])禁止/使能写缓存

  0:禁止写缓存

  1:使能写缓存

  如果系统中不含写缓存,读取时该位返回0,写入时忽略

  当系统中的写缓存不能禁止时,读取时该位返回0,写入时忽略

  P(bit[4])对于向前兼容26位ARM处理器,本控制位控制PRGC32控制信号

  0:异常中断处理程序进入32位地址模式

  1:异常中断处理程序进入26位地址模式

  如果系统不支持向前兼容26位地址,读取该位时返回1,写入时被忽略

  D(bit[5])对于向前兼容26位ARM处理器,本控制位控制DATA32控制信号

  0:禁止26位地址异常检查

  1:使能26位地址异常检测

  如果系统不支持向前兼容26位地址,读取该位时返回1,写入时被忽略

  续表

  C1中的控制位含 义

  L(bit[6])对于ARMv3及以前版本,本控制位可以控制处理器的中止模式

  0:选择早期中止模式

  1:选择后期中止模式

  对于以后的处理器读取该位时返回1,写入时忽略

  B(bit[7])对于存储系统同时支持大/小端(big-endian/little-endian)的ARM处理器,该控制位配置系统使用哪种内存模式

  0:使用小端(little-endian)

  0:使用大端(big-endian)

  对于只支持小端(little-endian)的系统,读取时该位返回0,写入时忽略

  对于只支持大端(big-endian)的系统,读取时该位返回1,写入时忽略

  S(bit[8])支持MMU的存储系统中,本控制位用作系统保护

  R(bit[9])支持MMU的存储系统中,本控制位用作ROM保护

  F(bit[10])本控制位由生产厂商定义

  Z(bit[11])对于支持跳转预测的ARM系统,本控制位禁止/使能跳转预测功能

  0:禁止跳转预测功能

  1:使能跳转预测功能

  对于不支持跳转预测的ARM系统,读取时该位返回0,写入时忽略

  I(bit[12])当数据Cache和指令Cache是分开的,本控制位禁止/使能指令Cache

  0:禁止指令Cache

  1:使能指令Cache

  如果系统中使用统一的指令Cache和数据Cache或者系统中不含Cache,读取该位时返回0,写入时忽略该位

  当系统中的指令Cache不能禁止时,读取该位返回1,写入时忽略该位

  V(bit[13])支持高端异常向量表的系统中,本控制位控制向量表的位置

  0:选择0x00000000~0x0000001c

  1:选择0Xffff0000~0xffff001c

  对于不支持高端中断向量表的系统,读取时返回0,写入时忽略

  RR(bit[14])如果系统中Cache的淘汰算法可以选择的话,本控制位选择淘汰算法

  0:选择常规的淘汰算法,如随机淘汰算法

  1:选择预测性的淘汰算法,如轮转(round-robin)淘汰算法

  如果系统中淘汰算法不可选择,写入该位时被忽略,读取该位时,根据其淘汰算法是否可以比较简单地预测最坏情况返回1或者0

  L4(bit[15])ARM版本5及以上的版本中,本控制位可以提供兼容以前的ARM版本的功能

  0:保持当前ARM版本的正常功能

  1:对于一些根据跳转地址的bit[0]进行状态切换的指令,忽略bit[0],不进行状态切换,保持和以前ARM版本兼容

  此控制位可以影响以下指令:LDM、LDR和POP

  对于ARM版本5以前的处理器,该位没有使用,应作为UNP/SBZP

  对于ARM版本5以后的处理器,如果不支持向前兼容的属性,读取时该位返回0,写入时忽略

  Bit(bit[31:16])这些位保留将来使用,应为UNP/SBZP
