摘要 给出一种基于CH371实用USB接口的硬件设计与软件实现。该USB接口具有硬件接口简单、软件编制容易、勿需了解任何USB协议或固件程序甚至驱动程序等特点，是一种非常适用于工程应用的USB接口。

关键词 CH371 USB 接口 AT89C52

　　通用串行总线USB(Universal Serial Bus)是由Intel、Compaq、Digital、IBM、Microsoft、NEC、Northern Telecom七家世界著名的计算机和通信公司共同推出的新一代总线接口标准。作为一种PC机与外设之间的高速通信接口，USB具有连接灵活、可热插拔、一种接口适合多种设备、速度高(USB1.1协议支持12Mb/s，USB2.0协议支持480Mb/s)、自动配置、无需定位及运行安装程序、可为外设提供电源、低功耗、低成本、高可靠性等优点，因而在数码相机、便携式仪器、便携式存储设备等产品中广泛应用。

　　但是，USB接口的开发一般要求设计人员对USB的标准、Firmware(固件)编程及驱动程序的编写等有较深入的理解，因此限制了一般的硬件工程师对USB接口产品的开发使用。我们在便携式无线抄表系统中使用的USB接口芯片CH371，使用简单、性能卓越，价格低廉，只要熟悉单片机编程及简单的VB或VC应用程序编程，一般的硬件工程师在极短的周期内就能很容易地开发出相应的USB产品。

1  USB总线的通用接口芯片CH371简介

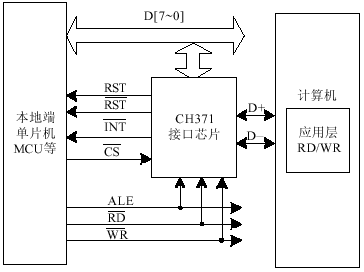

　　CH371是一个USB总线的通用接口芯片，如图1所示。在本地端，CH371具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机、DSP等控制器的系统总线上。在计算机系统中，CH371的配套软件提供了简洁易用的操作接口，与本地端的单片机通信就如同读写硬盘中的文件。CH371屏蔽了USB通信中的所有协议，在计算机应用层与本地端控制器之间提供端对端的连接。使用CH371，不需要了解任何USB协议或者固件程序，甚至驱动程序，就可以轻松地将并口、串口的产品升级到USB接口 。它具有以下特点：

图1

　　◇ 屏蔽USB协议，在计算机应用层与本地端之间提供端对端的连接。
　　◇ 两种通信模式：单向数据流模式、请求加应答模式，支持伪中断。
　　◇ 自动完成USB配置过程，完全不需要本地端控制器作任何处理。
　　◇ 标准的USB V1.1接口，即插即用，D+引脚内置上拉电阻。
　　◇ 内置4个端点，支持USB的控制传输、批量传输、中断传输。
　　◇ 通用Windows驱动程序，提供设备级接口和应用层接口。
　　◇ 通用的本地8位数据总线，4线控制，即读选通、写选通、片选输入、中断输出。
　　◇ 占用16个地址，可选直接地址方式或者复用地址方式。
　　◇ 内置输入输出缓冲区，以中断方式通知本地端控制器传输数据。
　　◇ 内置硬件实现的I2C主接口，应用层可以直接读写外挂的I2C从设备。
　　◇ 在主控方式下可以提供16根输入信号线或者12根独立控制的输出信号线。
　　◇ 内置上电复位，提供高电平有效复位输出和低电平有效复位输出。
　　◇ 内置可选的看门狗电路Watch-Dog，为本地端控制器提供监控。

2  基于CH371 USB接口的硬件设计

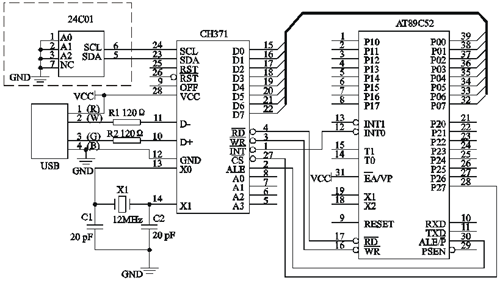

　　图2给出的是CH371与MCU的硬件接口简图。对MCU AT89C52的硬件连接比较简单，主要是在该系统的设计中，如晶振的选择连接以及复位电路等，没有什么特殊的要求，而CH371的复位完全可以采用单片机复位电路产生的复位信号。带I2C接口的串行EEPROM 24C01的作用是存储产品的VID、PID、设备序列号等信息，只要地址不相同，就可以挂接多片带I2C接口的外围芯片，用户可以利用提供的动态连接库的函数，非常方便地完成对串行EEPROM的读出和写入。系统设计中，也可以没有EEPROM，CH371将使用默认的VID、PID、产品描述符和电源描述符，并且没有设备的序列号。

图2

　　需要注意的是：最好在USB连接器的1和4之间跨接1个100μF的电解电容和1个0.1μF的独石或瓷片电容;12MHz晶振的外壳最好接地;阻抗匹配电阻为80Ω~150Ω。

3  信息传输软件实现流程

　　下位机数据上传子程序流程简图如图3所示。

图3

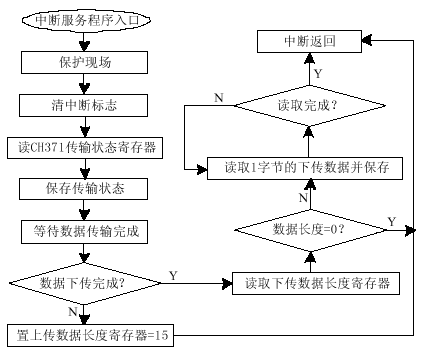

　　下位机中断服务程序流程如图4所示。

图4

　　对于计算机应用层的程序，在计算机上装载WINCHIPHEAD 提供的CH371的通用驱动程序后，不必再考虑USB通信协议、固件程序、驱动程序、自动配置过程和底层数据传输过程。只需要根据提供的动态连接库的接口函数，用VB或VC编制自己的应用程序即可。

结语

　　从目前实际应用来看，系统的设计是成功的。尤其是基于CH371的USB接口，具有硬件设计简单、软件编程容易、成本低、传输速率快、可靠性高等特点。相信基于CH371的USB 接口新产品将会越来越多。

参考文献

1  南京沁恒电子有限公司. USB总线接口芯片CH371中文手册. 2003
2  何立民. 单片机应用系统设计. 北京：北京航空航天大学出版社, 1995
3  汪晓平,等. Visual C++ 网络通信协议分析与应用实现. 北京：人民邮电出版社, 2003
