基于PIC单片机的热能表研制
内容导读:

  摘要:随着我国福利制度的改革和热能计量的规范化,对热能的准确计量成为一个比较关键的环节。文中介绍了热能表的组成和工作原理,给出了一种基于PIC16C64单片机的热能表设计方案,同时对设计和使用中的一些问题进行了讨论并提出了解决办法。

    关键词:热能表 单片机 温度传感器 PIC16C64

  随着我国福利制度的改革,供暖制度也发生了相应的变化。原来的供暖收费存在着对使用的热能估算不准确、收费不合理等问题。为此,国家建设部在一些城市实施供暖制度改革试点,并对热能实行计量收费,这就要求对使用的热能进行准确的计量。本文给出了一种基于PIC16C64单片机的、针对热水供暖的热能表设计方案。

1 热能表的组成原理

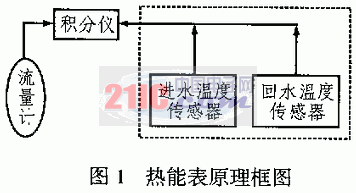

  一般热能表的原理框图如图1所示,它主要由积分仪、流量计和温度传感器三部分组成。流量计用于计量流过采暖设备的热水的体积。两只温度传感器分别用于测量进水温度和回水温度。积分仪是热能表的核心,它能够根据流量计提供的热水体积流量和进水、回水温度差等数据计算出消耗的热能。其计算公式如下:

  Q=CV(t供水-t回水)

  其中,Q为消耗的热能,单位为kWh;C为水的比热容(C=0.001167kWh/L.℃);V为流过采暖设备的热水体积,单位为升(L);t供水、t回水为流过采暖设备进水口和回水口的热水温度,单位为℃。

  从热能的消耗计算公式可以看出,只要测得采暖设备进水和回水的温差以及流过采暖设备的热水体积就可以计算出消耗的热能,因此,引起计量误差的因素有:

  (1)流量计的精度;

  (2)温度测量的准确度;

  (3)两只温度传感器的配对误差;

  (4)积分仪的计算精度。

  对于流量计引起的误差,可以通过选取精度较高的流量计来解决,计算精度可以采用合适的CPU和完善的算法来解决。对于温度测量,国家有相应的标准,温度测量误差一般不大于
