[转]arm开发经验!(连载4)
来源: 作者: 2006/9/25 16:50:53 人气:588
内容导读:
/*
******************************************************************************
***************************
*                                               Programming Arm
*
*
*                             (c) Copyright 1992-2008, 西安交通大学
*                                          All Rights Reserved
*
*                                              自控研究所158
*
* 文件      : 连载四
* 版本   : V1.00
* 作者      : 潘自强
*
* 对象      : ARM7
* 模式      : ARM
* 工具      : ADS1.20
******************************************************************************
***************************
*/

4.1.1.1 利用linker pre-define symbol使用汇编程序

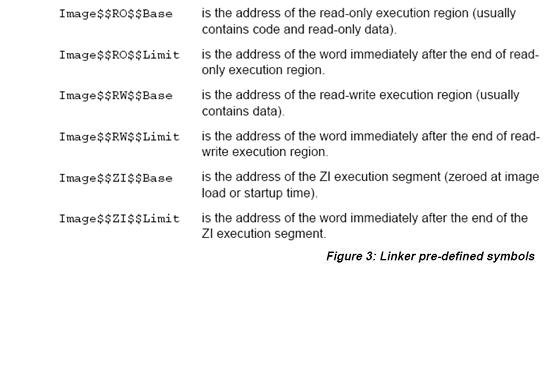

这是简单的方法,针对简单的memory map。在link时使用选项-ro, -rw, 等等指定memory map的地址。详细说明参看ADS_LinkerGuide中命令行选项说明。然后利用汇编使用pre-define symbol,来进行各种段的定位。Linker pre-define定义如下:
1 附图: tu1.jpg (22811 字节)

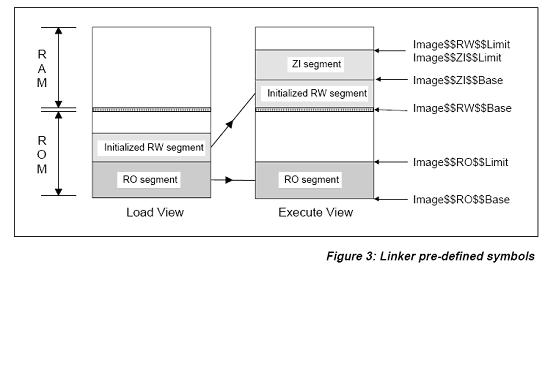

由前面对ZI的说明,Image$$RW$$Limit = Image$$ZI$$Limit。
2 附图: tu2.jpg (30577 字节)

这些都是linker预先定义的外部变量,在使用的时候可以用IMPORT引入。下面给出一个例子。
假设linker 选项为:-ro-base 0x40000000 -rw-base 0x40003000。程序和只读变量(const 变量)大小为0x84,这样RO section的大小为0x84 bytes。Data的大小为0x04 bytes,并且data被初始化,则RW section的大小为0x04,ZI section的大小为0x04。这样程序
在load view,地址是这样的:
0x40000000开始到地址0x40000080,是RO section部分(程序从0x40000000开始),Image$$RO$$Limit = 0x40000084.
0x40000084地址开始到地址0x40000084,是RW section部分。

在execution view,由linker的选项,各个section的地址是这样的:
RO section的地址不变。
RW section的起始地酚Φ蔽?x40003000,则Image$$RW$$Base = 0x40003000。
因为全部的0x04 bytes data被初始化,所以Image$$RW$$Limit = Image$$ZI$$Limt = 0x40003004。
现在要做的就是将RW section移到以0x40003000开始的地方,并且创造一个ZI section。
一个更通用的做法是:
首先比较Image$$RO$$Limit和mage$$RW$$Base,如果相等,说明execution view下RW section的地址和load view 下RW section的地址相同,这样,不需要移动RW section;如果不等,说明需要移动RW section 到它在execution view中的地方。然后将Image$$ZI$$Base地址到Image$$ZI$$Limt地址的内容清零。
示例代码如下:
;读入linker pre-define symbols

IMPORT Image$$RO$$Limit
IMPORT Image$$RW$$Base
IMPORT Image$$ZI$$Base
IMPORT Image$$ZI$$Limit

; .......一些其他的代码或伪指令

;R0读入section load address
LDR R0,= Image$$RO$$Limit
;R1读入section execution address
LDR R1,= Image$$RW$$Base
;R2读入execution section 后的紧跟的word address
LDR R2,= Image$$ZI$$Base
;检查RW section的地址在load view和execution view下
;是否相等,如果相等,就不移动RW section,直接建立
;ZI scetion
CMP R0,R1
BEQ do_zi_init

;否则就copy RW section到execution view下指定的地址
BL copy

; ......
; ......

;copy 是一个用于copy的子函数,它把从R0中的地址开始的
;section copy到R1中的地址开始的section,这个section的
;上限地址后紧跟的word address保存在R2中
copy
CMP R1,R2
LDRCC R3,[R0],#4
STRCC R3,[R1],#4
BCC copy
MOV PC,LR

; ......
; ......
;do_zi_int子函数是为创建ZI section做一些准备工作
do_zi_int
;将ZI section开始的地址装入R1
LDR R1,= Image$$ZI$$Base
;将ZI section结束后紧跟的word address装入R2
LDR R2,= Image$$ZI$$Limit
;将ZI section 需要的初始化量装入R3
MOV R3,#0
BL zi_int


; ......
; ......
;zi_int子函数用于建立并初始化ZI section,ZI section的
;开始地址储存在R1,ZI section结束后紧跟的word address
;地址储存在R2

zi_int
CMP R1,R2
STRCC R3,[R1],#4
BCC zi_int
MOV PC,LR

; ......
; ......

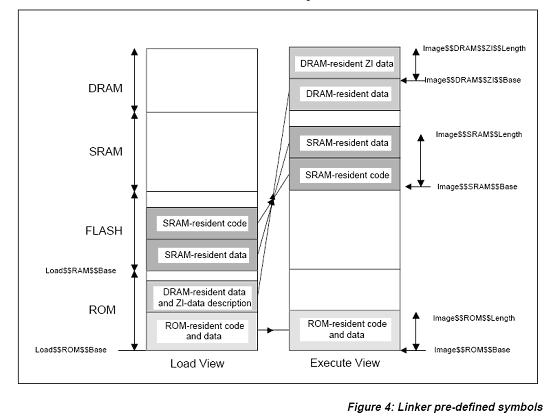

这个方法针对比较简单的应用,如果需要进行一个比较复杂的memory map,如下图,那么这个方法就不适用了。为了解决复杂memory map的问题
需要用到scatter load 机制。
3 附图: tu3.jpg (32473 字节)
