全球领先的整合单片机、混合信号、模拟器件和闪存专利解决方案的供应商——Microchip Technology Inc.（美国微芯科技公司）在近日举办的2014嵌入式世界国际展览会（Embedded World）上宣布推出全新的PIC12(L)F157X系列产品，以扩展其8位PIC单片机（MCU）产品组合。新器件的一大特点是在8引脚封装内集成了多个16位

全球领先的整合单片机、混合信号、模拟器件和闪存专利解决方案的供应商——Microchip Technology Inc.（美国微芯科技公司）在近日举办的2014嵌入式世界国际展览会（Embedded World）上宣布推出全新的PIC12(L)F157X系列产品，以扩展其8位PIC单片机（MCU）产品组合。新器件的一大特点是在8引脚封装内集成了多个16位PWM以及各种模拟外设和串行通信。

该单片机系列提供了三个带独立定时器的功能齐全的16位PWM，适用于各种需要高分辨率的应用，如LED照明、步进电机、电池充电及其他通用应用等。除了标准和中心对齐两种PWM输出模式，新器件的外设还具备四种比较模式，因此也可以用作一个额外的16位定时器。将互补波形发生器（CWG）与16位PWM相结合，可用于创建半桥和全桥驱动控制。CWG是一款功能强大的波形发生器，可以产生互补波形，同时对包括极性、死区和紧急关断状态在内的关键参数实现精细控制。

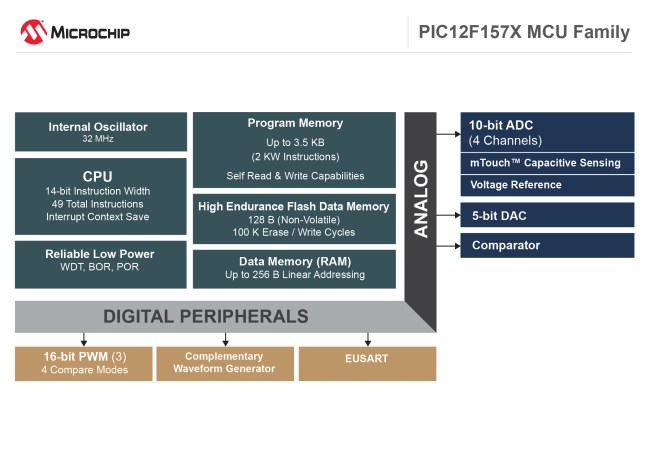

微芯扩展其8位PIC单片机产品组合

在电机控制和电源转换应用中，它既可驱动FET，又节省了电路板空间和元件成本，可谓一款高性价比的解决方案。通过独立于内核的外设（CWG和16位PWM）外加模拟外设（10位ADC、比较器和5位DAC），新器件还可实现闭环反馈和控制功能。PIC12F157X系列单片机应用范围广泛，涉及照明（如室内/室外LED照明和RGB LED混色照明）、消费类（如电动剃须刀和无线电遥控玩具）以及汽车（如内部LED照明）市场。
