2004年9月A版

飞思卡尔给世界电子产品带来了革命性的影响,ColdFire在飞思卡尔32位微处理器系列中扮演了关键性的角色。嵌入式产品的生产商都信赖ColdFire微处理器。极富诱惑的性价比,完善的系列标准产品和广泛支持的开发工具可以提供给系统设计者极大的自由度和多样的手段,为用户创造出有特色的解决方案。

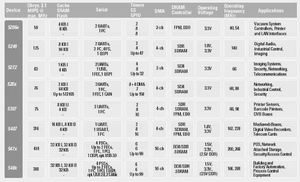

ColdFire MCF547x / MCF548x系列单片机 - 第4代增强型ColdFire核心

随着单片机技术的不断发展,32位嵌入式应用对系统性能也提出了更高的要求。应对这种挑战,飞思卡尔半导体推出了MCF547x和MCF548x系列单片机,这是首批基于ColdFire第4代增强型(V4e)核心的正式产品。ColdFireV4e核心是目前集成度最高的ColdFire核心,产品将丰富的连接外围设备。其特点如下：

丰富的通讯外设模块

MCF547X 和 MCF548X系列单片机通过集成各种通讯外设模块提供丰富的通讯功能：

引脚兼容

MCF547X和MCF548X系列单片机的引脚兼容,使嵌入式应用系统的硬件设计便于裁剪,为将来应用系统的扩展与升级,提供了灵活性。

广阔的应用领域

ColdFire系列单片机适用于网络互联与控制设备,MCF547x的工作范围是0到70摄氏度,是为商业终端(POS)系统、安全系统、机器人和医疗器械等应用场合设计的。MCF548x内置双CAN模块,工作范围是-40到85摄氏度,适合应用在工厂和建筑自动化、处理控制设备和其他工业控制应用等嵌入式应用场合。

主要特点：

1. 高性能ColdFire V4e内核

－MCF547x 可达410 Dhrystone2.1 MIPS@266MHz

－MCF548x 可达308 Dhrystone2.1 MIPS@200MHz

2. 32kB的指令高速缓存以及32kB的数据高速缓存

3. 片内内存管理单元(MMU),浮点单元(FPU)和增强的乘法累加器(EMAC)

4. 高集成度

－双10/100Mbps以太网控制器

－内建PHY的USB2.0高速接口(可选)

－32位v2.2PCI接口,33/66MHz,五个外部主控制器

－32kB片内SRAM

－16通道的DMA控制器

－四个32位的定时器,两个32位的片状定时器,一个看门狗定时器

－四个可编程串行控制器(UART, USART, IrDA,modem)

－双CAN2.0B总线(MCF548x)

－可选择的快速硬件加密(DES,3DES,RC4,AES,MD5,SHA-1,RNG)

－32位的133MHz DDR/SDR-SDRAM控制器

－核心电压1.5V,DDR 电压2.5V,I/O电压3.3V

应用案例

自动加油站和自动取款机(ATM)—MCF547x ColdFire微处理器应用加油站已成为一种信息设备。除了为客户加油,加油站还为业主提供出售商品的机会,并可作为基于Web的信息门户。加油站现在包括带有触摸屏或键盘的液晶显示屏,同时还提供扬声器、条码扫描仪、射频识别(RFID)系统、收款机和收据打印设备。

主要优势

设计挑战

典型的加油站/ATM带有几个输入/输出系统,包括读卡器、收款设备、条码扫描仪、扬声器、加油电子设备、触摸屏界面等。该应用的控制芯片需要多个连接接口来控制系统,而无需添加大量外部逻辑。

首先需要局域网,以远程监控加油泵、打印机和收款机,同时收集诊断信息,执行系统软件升级。此外,需提供单独的局域网接口,将加油站连接到互联网,直接与客户进行Web交互。由于财务和个人数据可在加油站收集,因而在不影响交易的情况下安全传输这些信息至关重要。

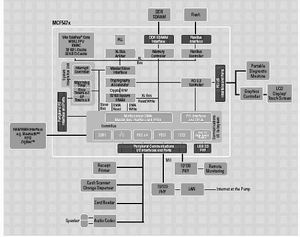

飞思卡尔解决方案

飞思卡尔的MCF547x处理器系列适合用作下一代信息设备(如自动加油站)中的主控制处理器。该设备上有大量的连接外围设备,包括四个可编程串行控制器、两个10/100以太网接口和DMA-SPI(直接存储器访问-串行外围设备接口),为设计提供了很大的灵活性。该产品支持多个10/100以太网连接,这就意味着加油站可以轻易地通过客户Web界面分离远程监控和诊断信息。此外,DMA-SPI能与下一代WAN和PAN设备(如RFID和ZigBee协议设备,以及蓝牙无线技术设备)连接。借助MCF547x设备的硬件加速加密功能,客户可通过系统中的任何通信外围设备,快速、安全地存储和传输信息。
