优异的性能

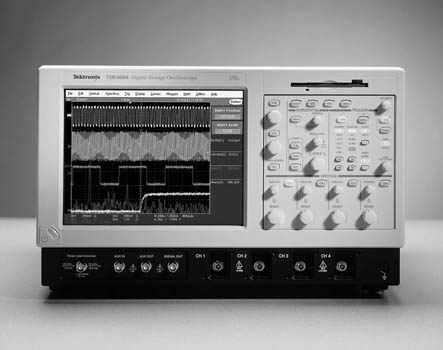

　　TDS6604的带宽为6GHz,同时使用1或2个通道时,采样速率为20GS/s;同时使用3或4个通道时,采样速率为10GS/s。记录长度为250KB（1或2个通道）或125KB（3或4个通道）。抖动测量可达3psrms,时基精度2.5ppm,峰值检测达50ps。

　　它可对1.5Mbaud到2.5Gbaud的串行数据流进行时钟恢复。用户可以单一连接完成模板测试和参数分析。为了检验与计算机和数据通信标准的一致性,TDS6604提供了整套标准模板,包括：IEEE802.3,X3.263,光纤通道电口标准,InfiniBand,USB,Serial ATA,IEEE1394b,PCI,3GIO,Rambus,DDR等。

　　基于硬件的串行码型触发可以隔离数据码型。用户可规定32位的码型。连续触发系统可以用外部信号源作为时钟,也可使用内部时钟恢复的方法,提供了单一连接的便利。

　　获专利的TekConnect探头接口适用于高带宽系统,替代传统的BNC输入连接器。P7000系列探头与TekConnect完全兼容,再配以各种转换器,可用于SMA、BNC和N等类型的连接。并提供抗偏斜夹具,可进行多通道时滞的校准。

更高级的信号完整性

　　TDS6604的优异性能对高速信号的完整性非常重要。它还具有很高的仪器保真度,其上升时间为70ps,触发抖动为7psrms,Delta时间精度为3psrms。

　　抖动分析软件TDSJIT2具有时钟和数据抖动测量功能,通过直方图、趋势和频谱图进行抖动分析,可测量多个项目,进行统计和数据登录。

提供整套工具,加快设计进程

　　TDS6604除了抖动分析软件外,还有USB1.1/2.0硬、软件全套一致性测试方案。它使用USB-IF测试规范,可自动测试眼图,能为各种测试自动设置示波器,提供完善的测试夹具可以快速完成各种测试设置。

　　TDS6604将高性能的示波器与独立的PC处理器结合在单一设备中,提供开放的Windows环境,以及Windows和UNIX的应用编程接口。它在数据的快速获取、分析能力及网络连接性方面具有明显的优势。其内部PCI总线可以把波形数据获取探头直接输送到Windows的应用软件,其速度要比通过电缆连接到外置PC机快得多。它提供即插即用的驱动程序,可方便、快速地通过GPIB、串行连接和以太网连接与LabView和Lab Windows程序通信。用户还可用Visual BASIC、C、C++、MATLAB、Mathcad,以及其他常用的API编写定制的软件。用户通过开放的Windows桌面,利用标准工具很容易实现文件生成、分析、信息浏览和通信。

　　泰克公司推出TDS6604不仅是因为具有这方面的技术实力,更是为了满足计算机及因特网追求更高速度的需要。高速信号、更小的定时容限及其他数字信号模拟特性导致的信号完整性问题,使得计算机和数据通信工程师正面临更大的挑战。TDS6604可以帮助设计人员迅速高效地开发尖端的计算机和通信产品。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（吴新瞻）
