摘要：介绍DS2480B UART/RS232至单总线协议转换器的主要特性、工作原理、接口技术,并具体阐述DS2480B在农业温室分布式测控系统设计中的应用。

    关键词：DS2480B 单总线 RS232　 分布式测控

单总线技术是美国Dallas半导体公司近年推出的新技术。它将地址线、数据线、控制线合为1根信号线,允许在这根信号线上挂接数百个单总线器件芯片。基于单总线的每个芯片内部均有1个出厂前被光刻好的64位ROM序列号,它可以看作是该芯片的地址序列码。开始8位是产品类型标号,如DSl8B20为28H,DS2450为20H等;接着的48位是该芯片自身的序列号,用以保证在同类芯片中的唯一性;最后8位是前面56位的循环冗余校验码,以确保数据传输的可靠性。光刻ROM的作用是使每个"单总线"器件的地址都各不相同,这是定位和寻址器件实现单总线测控功能的前提条件,并以此为依据实现1根总线上挂接多个"单总线"芯片。芯片内部集成有收发控制电路和电源存储电路。与微处理器的接口非常简单,可节省大量的引线和逻辑电路。芯片的耗电量很小,从总线上"偷"一点电(空闲时几μW,工作时几mW)存储在片内的电容中就可正常工作,一般不用另附电源。最可贵的是这些芯片在检测点已把被测信号数字化了,因此在单总线上传送的是数字信号,这使得系统的抗干扰性能好、可靠性高、传输距离远。

　　单总线技术具有节省I/O口线资源、结构简单、成本低廉、便于总线扩展和维护等优点,因此,在分布式测控系统中有着广泛应用。

1 DS2480B主要特性

◇ 串口UART/RS232至单总线通信协议的转接桥,可直接连到UART和5V RS232系统中, 支持Dallas全系列单总线器件,如数字温度传感器DS18B20、A/D转换器DS2450等;

◇ 将主机从单总线时序控制中解脱出来,提供规范的、灵活的和强驱动的单总线定时;

◇ 支持标准UART通信,支持9.6（默认）、 19.2、57.6和115.2 kbps速率;

◇ 具有较强的总线驱动能力,通信距离可达300 m;

◇ 可编程下拉摆率控制和有源上拉,工作范围 5 V,-40 ~ +85 ℃,8引脚SOIC封装。

2 引脚说明及原理框图

DS2480B为8脚贴片式封装,如图1所示。引脚功能如表1所列。

表1 引脚功能说明

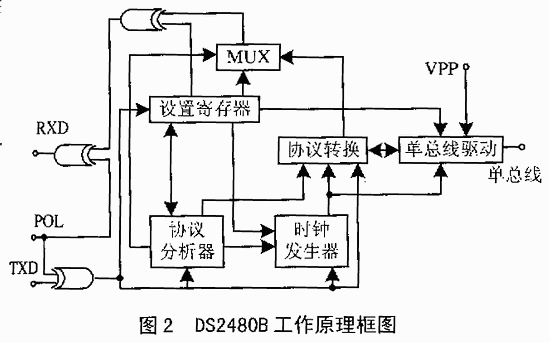

DS2480B工作原理框图如图2所示。

3 DS2480B与RS232的接口技术

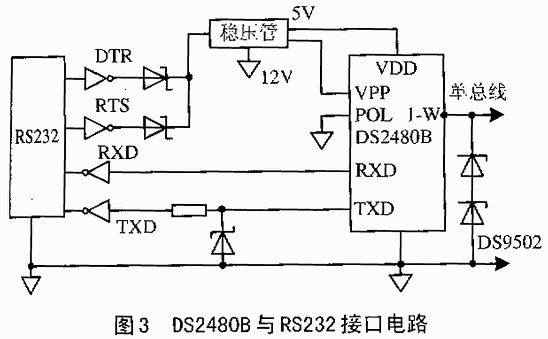

    电路应用了串口"窃电"技术,不用外加电源,同时有DS9502对单总线提供静电保护,如图3所示。

4 基于DS2480B的单总线农业温室分布式测控系统设计

    4.1 核心器件介绍

　　温度信号的检测选用单总线数字温度计DSl8B20。它利用温敏振荡器的频率随温度变化的关系,通过对振荡周期的计数来实现温度测量。DSl8B20采用3引脚TO-92小体积封装形式;温度测量范围为 -55~+125 ℃,可编程为9~12位 A/D转换精度,测温分辨率可达 0.0625 ℃,典型转换速度200 ms/次;被测温度用符号扩展的16位二进制补码数字量方式串行输出;内部非挥发的温度报警触发器可由用户设置高、低限报警值。

　　湿度信号、二氧化碳浓度等信号的检测,先由相应的传感器和信号调理电路将其转换成电压信号,然后挂接到DS2450上。DS2450是单总线4通道逐次逼近式A/D转换器,其输入电压范围、转换精度位数(2~6位)、报警门限电压等均可编程;每个通道有各自的存储器以存储电压范围设置、转换结果、门限电压等参数;普通方式下串行通信速率达16.3 kbps;片内16位循环冗余校验码生成器可用于检测通信的正确性;芯片正常工作时仅消耗2.5 mW功率,空闲情况下消耗25μW。

　　温室控制系统的执行机构采用开关量控制,选用可寻址的单总线控制开关DS2405,由它送出1位0或1作为控制码信息,先触发光电耦合器,经功率放大,驱动继电器、晶闸管或固态继电器,控制通风机、增湿器执行机构等的开启与关闭。

　　对于控制系统中所需要的数字输入信号,可选用DS2401。DS2401是符合单总线协议的ROM硅片。当外围电路接通DS2401后,通过条件搜索ROM命令,可以由计算机查询到该输入开关量的状态。

    4.2 系统硬件组成框图

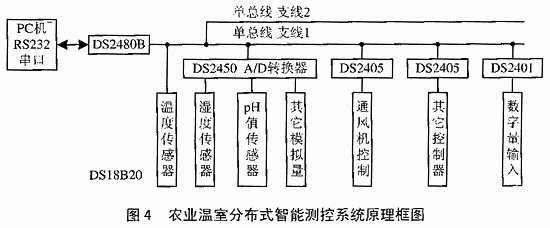

    系统硬件组成框图如图4所示。

    4.3 软件设计

　　为了保证数据可靠地传输,任一时刻单总线上只能有一个控制信号或数据。进行数据通信时应符合单总线协议,计算机对某一测控对象操作时,一般有以下4个过程：① 初始化;② 传送ROM命令;③ 传送RAM命令;④ 数据交换。每次传送的数据或命令是由一系列的时序信号组成,单总线上共有4种时序信号：① 初始化信号（复位信号）;② 写0信号;③ 写1信号;④ 读信号。软件设计时要产生这四种时序信号波形。在单总线系统中,软件设计是技术的关键。简捷的硬件设计是靠复杂的软件来支撑的。

　　为了提高开发效率,我们采用了Dallas公司授权的软件开发商(ASDB)提供的免费TMEX软件开发工具套件。在TMEX中已包含上述4种时序信号波形程序,编程时可直接调用。TMEX实际上是一些动态链接库,包括IBFS32.DLL 、IB97U32.DLL 等文件,提供了对单总线芯片进行访问和控制的函数。它支持Windows及DOS操作平台,可以采用C、C++、Delphi、VB等计算机语言开发用户应用程序;它还支持基于DS2480B的串口转换器DS9097U、DS1410D并行转换口。因此,可以设计精美、生动的界面,既可以看到测控系统的总布局图,又可查看某个测控现场的状态数据和指示信号,达到了现代化、自动化的管理水平。

　　下面是用VB6.0开发工具调用TMEX的API函数,驱动DS2480B进行单总线通信的程序。

......

Dim dmmy,search, result as integer

Dim Myhandle as long

State-buffer(15360) as byte

Private declare function TMExtendedStartSession lib "IBFS32.DLL"(Byval portnum as integer Byval portType as integer, Byval reserved as any) as long

Private declare function TMsetup lib "IBFS32.DLL"(Byval session_handle as long ,state_buffer as byte) as integer

Private declare function TMfirst lib "IBFS32.DLL" (Byval session_handle as long, state_buffer as byte) as integer

Private declare function TMrom lib "IBFS32.DLL" (Byval session_handle as long, state_buffer as byte,　rom as integer) as integer

Private declare function TMendsession lib "IBFS32.DLL"(Byval session_handle as long) as integer

．．．．．．

Myhandle= TMExtendedStartSession(1,5,vbNullstring)

''检查DS2480B是否准备就绪,准备建立会话注意,针

''对DS2480B,该函数第2个参数必须为５

If (Myhandle>0) then ''成功建立会话

Dmmy=TMSetup(Myhandle) ''初始化

Search=TMFirst(Myhandle,state_buffer(0)) ''查找设备,找

''到第1个设备返回"1"

If (search=1) then

ROM[0] = 0; ''表示读数据

result = TMRom(session_handle, state_buffer(0), ROM(0));

if (result = 1) then

''此时ROM中数据表示该设备的64位ROM序列号,其中

'' ROM[0]为器件类型代码,如ROM(0)=20H 表示找到

'' DS2450, ROM[7] 存放的是 8 bit CRC

．．．．．．　　　　　　　　　''对找到的设备进行相应操作

．．．．．．

end if

dmmy= TMendsession(Myhandle) ''结束会话,释放单总线

．．．．．．

结束语

　　基于DS2480B的单总线分布式测控系统,具有节省I/O口线资源、结构简单、开发快捷、成本低廉、便于总线扩展和维护等优点,因此有广阔的应用空间,具有较大的推广价值。
