具有串行LVDS接口的16位 2MSPS SAR ADC

发布时间:2006年8月30日点击次数:1367

来源: 作者:

　生产商：德州仪器　Texas Instruments(TI)

　产品说明：

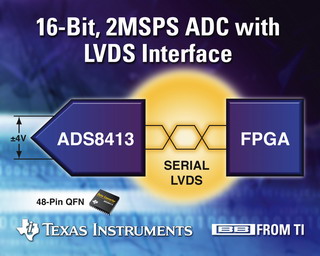

ADS8413与ADS8410是业界内首批可提供串行LVDS接口的16位 2MSPS SAR模数转换器产品系列。它们充分利用了串行LVDS输出,能够以更低的数字噪声提供高达200Mbps的数据传输速率。这些器件尤其适用于高速度、高精度应用领域,如医疗仪器、通信、数据采集以及封闭式循环系统。

ADS8413具有伪双极差动输入,可在不降低直流精度的情况下提供出色的交流性能：-107dB的总谐波失真、92dB的信噪比以及±1LSB的积分非线性。ADS8410 具备单极单端输入,并具有-98dB的THD、87.5dB的SNR与±1LSB INL等特性。

LVDS接口经过精心设计,可在同一总线上支持多个器件的菊花链连接或级联。这两款器件均能以2MSPS的速率实现290mW的低功耗特性,并且还提供了两种节电模式。在较低吞吐速率下使用时,其小睡模式(nap mode)可支持多种节电选项。而在不使用时,其硬件断电模式更有助于节省能耗(5μW)。
