ADI公司的R-R性能比较器是业界首款集成LVDS输出的比较器

——ADCMP60x比较器能够与高速FPGA连接
并且提供2.5 V～5.5 Vd单电源R-R性能

关于ADCMP60x系列

美国模拟器件公司（简称ADI）推出的ADCMP60x 系列具有满电源摆幅（R-R）性能的比较器适合于要求高速、低功耗、R-R摆幅和高精密度应用。该比较器系列支持各种主要的数字输出级——包括低电压差分信号传输（LVDS）、电流模逻辑（CML）和晶体管-晶体管逻辑和互补金属氧化物半导体（TTL和CMOS）——它们是医学仪器、测试和测量设备、RF（射频）和电信设备等应用所必需的。与LVDS兼容的输出级适合于驱动任何标准的LVDS输入,从而允许ADCMP60x比较器与现场可编程门阵列 （FPGA）以及专用标准产品（ASSP）连接,它们都具有高速输入和快速跳变的特性。

ADCMP60x系列可提供多种可编程延迟,从1 ns到35 ns （随机抖动小到2.5 ps RMS有效值）。ADCMP60x比较器可提供在2.5 V～5.5 V电源范围内完全达到规定的R-R性能。这在低电压应用中非常有利,特别是在前一代快速R-R比较器在低于2.7 V的工作电压时会出现死区的情况下。

隔离输入和输出电源

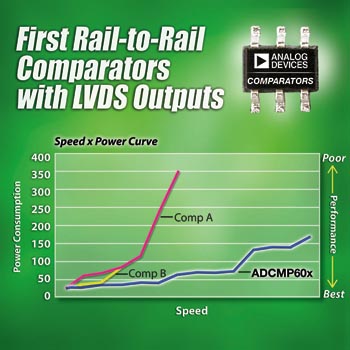

隔离输入和输出电源非常重要,因为当过驱动电压很低时,从输出到输入的寄生耦合会引起不稳定。ADCMP60x系列中的几个成员将两个电源隔离以提供多种输入信号范围并且功耗比同类产品减小50％。它们采用单引脚控制选择提供高速锁存和可编程滞后功能,从而产生平衡的输入输出延迟并且消除了振荡问题。

ADCMP60x比较器能够很好地与ADI公司的直接数字频率合成器（DDS）产品系列产品配合应用以产生可编程的高速、低抖动时钟。它们也可补充ADI公司的高速对数放大器（例如AD8318）以放大低电平RF脉冲串。
